CE+T Bravo invertersüsteemid: töökindel 3-pordiga moodultoide
Bravo invertersüsteemid on loodud keskkondadele, kus isegi millisekundi pikkune toitekatkestus ei ole lubatav. CE+T patenteeritud 3-pordiga arhitektuur hoiab süsteemi püsivas ja sünkroniseeritud ühenduses vahelduvvoolvõrgu, DC akupanga ja koormuse vahel. Seda võimaldab EPC tehnoloogia, mis tagab täieliku galvaanilise isolatsiooni ja filtreerib kõik võrguhäired, säilitades samal ajal 0 ms ümberlülitusaja põhiallika rikke korral. Erinevalt traditsioonilistest inverter-staatilise lüliti kombinatsioonidest välistab Bravo tavalised lülitusega seotud riskid, tagades pideva ja puhta vahelduvvoolu siinuslaine telekommunikatsiooniseadmetele, tööstusautomaatikale ja energiasüsteemide kaitsereleedele.
Bravo moodulpõhine arhitektuur võimaldab süsteemi võimsust kasvatada vastavalt vajadusele – alates ühest 1 kVA/2,5 kVA moodulist kuni suurevõimsuslike varundatud süsteemideni. Lai DC sisendpinge valik – 48 V telekomi ja 110 V/220 V tööstusalajaamade jaoks – tagab paindlikkuse erinevates sektorites. Haldus on tsentraliseeritud Inview kontrolleri perekonna kaudu, mis on saadaval Gateway, Slot ja Standalone versioonides ning pakub põhjalikku objektitelemeetriat ja kaughaldust veebiliidese ja SNMP kaudu. Kuumvahetatav (hot-swap) riistvara ja kõrge tõhusus EPC režiimis muudavad Bravo invertersüsteemid töökindlaks ja kulutõhusaks lahenduseks kõige nõudlikumatele kriitilise toite rakenduskohtadele.
Tehnilised eelised
Bravo invertersüsteemid tuginevad EPC tehnoloogiale, mis tagab kõrge käideldavusega vahelduvvoolutoite optimeeritud energiatõhususega ja allika vahetumisel 0 ms katkestusajaga.
EPC 3-pordiga arhitektuur
Pidev topeltmuundus konversioon AC-AC või DC-AC vahel tagab koormuse pideva kaitse võrguhäirete eest.
0 ms ümberlülitusaeg
Võrgukatkestuse korral ei teki toitepingelangust tänu püsivale ja sünkroniseeritud ühendusele akuallikaga.
Lai DC sisendpinge vahemik
Toetab 48 V, 110 V ja 220 V DC sisendit, tagades ühilduvuse erinevate standartsete akupankadega.
Moodulite kuumvahetus (hot-swap)
Võimaldab võimsuse suurendamist ja moodulite vahetamist ilma vahelduvvoolu väljundit katkestamata, tagades objekti 100% käideldavuse.
Bravo invertersüsteemide arhitektuur ja konfiguratsioonid
Bravo perekond hõlmab variante kompaktsetest moodulitest kuni kõrgepinge tööstuskonfiguratsioonideni – võrrelge ja leidke oma vajadusele sobiv.

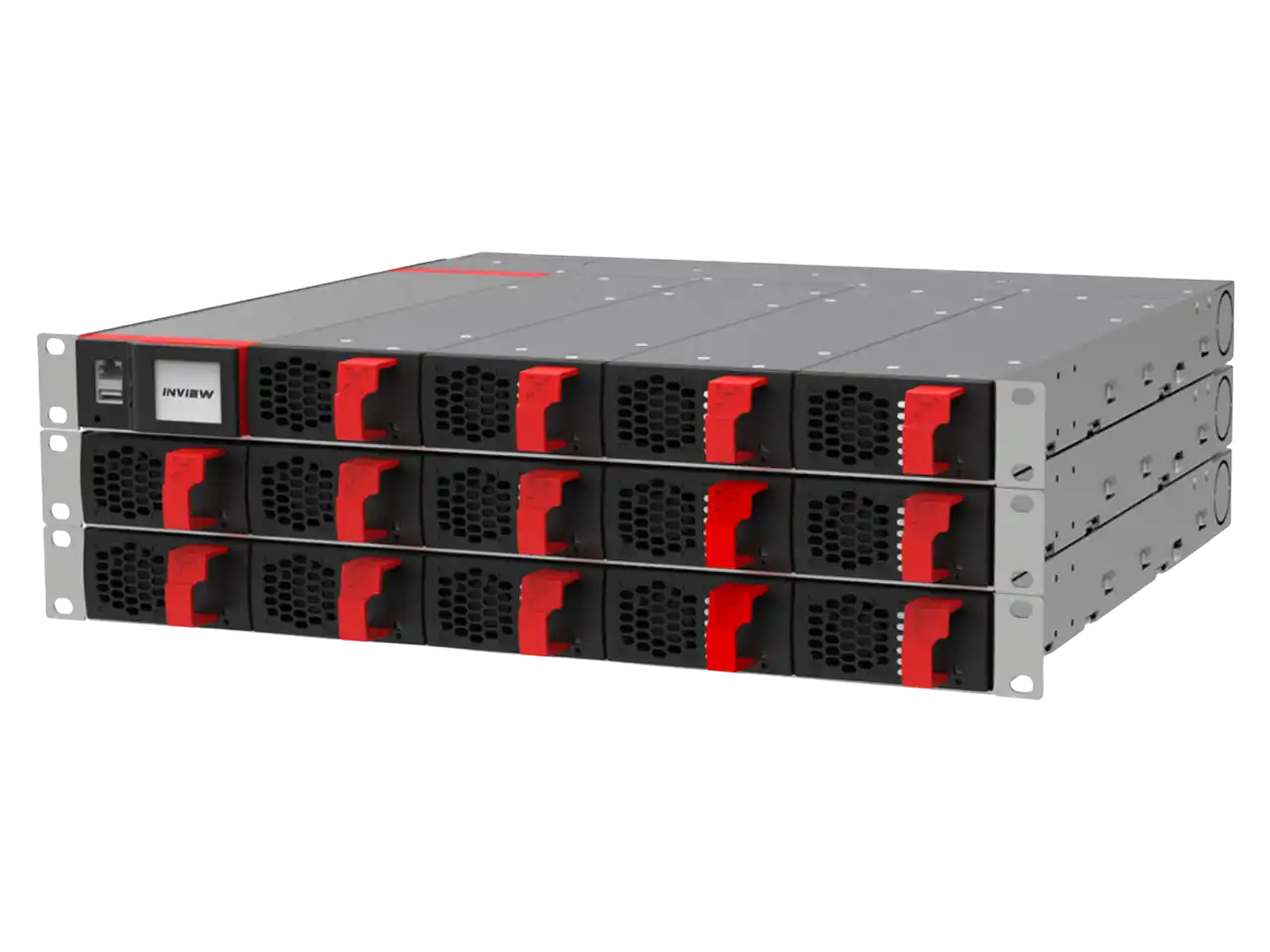

Bravo 10 miniatuurne invertersüsteem
Bravo 10 on Bravo perekonna kõige kompaktsem moodulvariant, loodud 48 V DC keskkondadele, kus on vaja kõrge käideldavusega 230 V AC toidet. Alates 1U korpuse kõrgusest sobib see ideaalselt ruumipuudusega telekomi objektidele ja hajutatud tööstuspaigaldistele. Vaatamata väikesele mõõtmetele pakuvad Bravo 10 moodulid CE+T patenteeritud 3-pordiga arhitektuuri täielikke eeliseid, tagades 0 ms ümberlülitusaja allikate vahel. Võimsust saab kasvatada sammhaaval, säilitades kõrge energiatiheduse ja täieliku varundatuse kriitilise taristu kaitseks.
Bravo 10 paistab silma erakordse skaleeritavusega – süsteemi saab laiendada kuni 32 kVA võimsuseni. Platvorm toetab nii ühe- kui kolmefaasilisi konfiguratsioone, sobides keerukatele tööstuskoormustele ja telekomi põhiobjektidele. Inview kontrolleriga integreerituna pakub see põhjalikku telemeetriat ja kaughaldust. 1U riiuli disain võimaldab kiiret paigaldust ja kuumvahetust (hot-swap), tagades kriitiliste teenuste katkematu töö süsteemi laiendamise ajal.

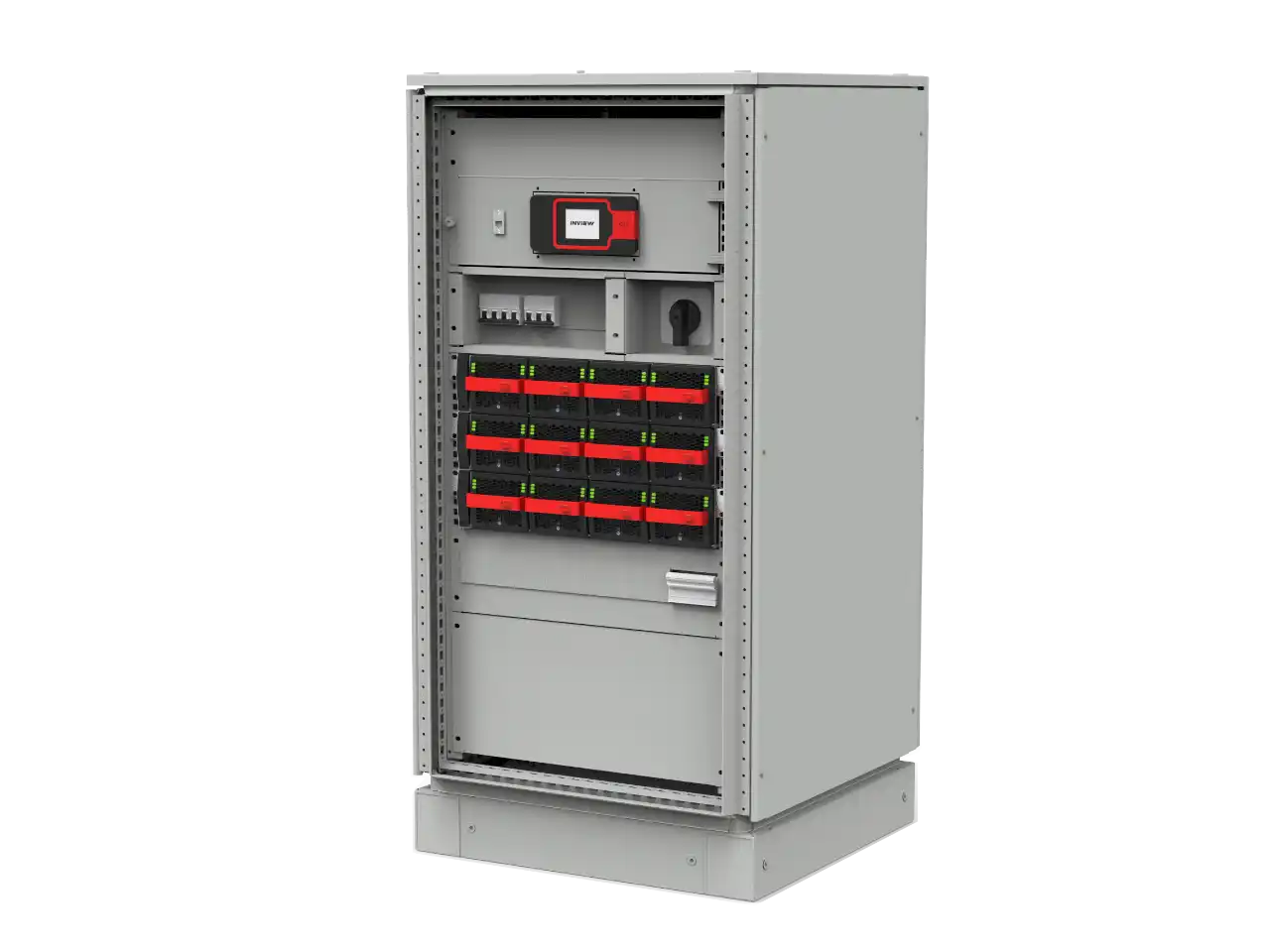

Bravo 25 suure võimsusega invertersüsteem
Bravo 25 on Bravo perekonna suure võimsusega tuum – 3 kVA mooduli kohta, ühilduv 48 V, 110 V ja 380 V DC sisendpingetega. Sobib mahukate tööstus- ja telekomipaigaldiste jaoks, toetab nii ühe- kui kolmefaasilisi konfiguratsioone ning skaleerub kuni 2,7 MVA-ni. Nii toite- kui andmesideühendused on täielikult varundatud, sisaldades eraldi varurežiimi, mis tagab katkematu töö ka Inview põhikontrolleri rikke korral.
Bravo 25 sobib erinevatesse kappidesse ning seda saab täiendada akupanga ja jaotuskaitsmete lisavalikutega. Bravo perekonna oluline tehniline eelis on 3-pordiga loogika – eraldi alaldeid ei vajata, kuna AC sisend kasutatakse otse ja sisemine alaldivõimsus on mõeldud akude laadimiseks. Kuumvahetatavad (hot-swap) moodulid ja varundatud andmesidesiin välistavad üksikud rikkepunktid kriitilistes energia- ja taristuprojektides.
TSI Bravo 220 V DC tööstusinverter
TSI Bravo 220 V DC on energeetika- ja tööstussektori töökindel põhilahendus, kus 220 V DC akuvarutoide on rahvusvaheline standard. See arhitektuur on eelistatud suurtes elektriülekandealajaamades ja rasketööstuse objektidel, kuna minimeerib pingelangu pikkadel kaablitrassidel. Otse 3-pordiga liidese kaudu kõrgepinge akupankadega ühendudes tagavad need invertersüsteemid kaitsereleedele, lülitusseadmetele ja juhtimissüsteemidele usaldusväärse toite ilma ebatõhusate pingemuunduskihtideta.
T2S kontrolleriga ühendatuna on need invertersüsteemid loodud pikaealiseks – nõudlikes keskkondades töötavad need usaldusväärselt aastakümneid. Süsteem toetab nii ühe- kui kolmefaasilisi konfiguratsioone kuni 80 kVA võimsuseni. Kuigi moodultehnoloogia areneb, on 220 V DC TSI Bravo jätkuvalt oluline taristu töökindluse tagamisel – alajaama akusüsteemide globaalne turg kasvab moderniseeritud ja digitaliseeritud energiavõrkude toetamiseks.

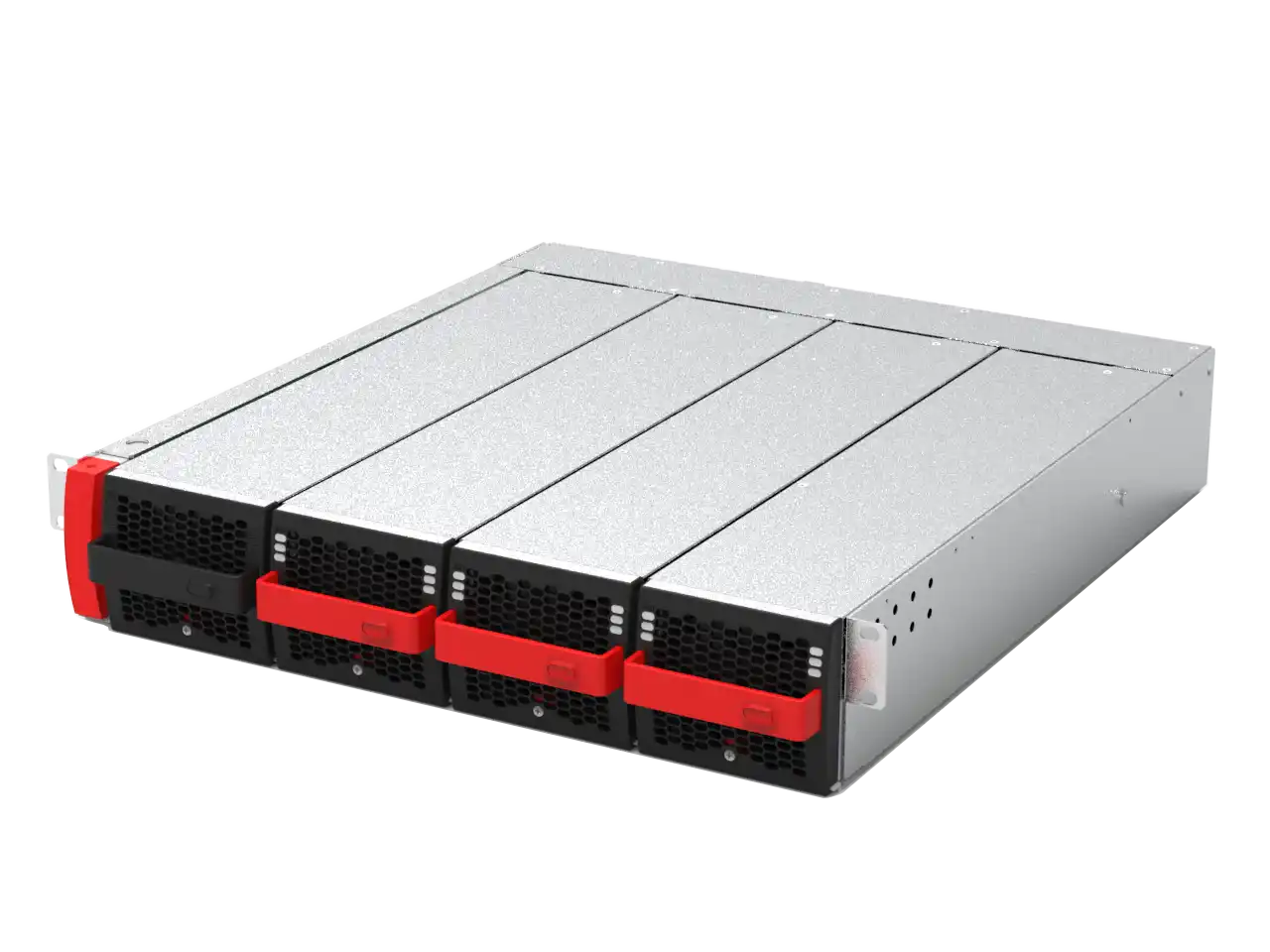

Bravo 25 riiuli- ja subrack konfiguratsioonid
Standardiseeritud 19-tollised 2U subrack-id on loodud Bravo 25 mooduliseeria jaoks ja paigaldatakse minimaalselt 600 mm sügavusesse kappi. Iga subrack haldab moodulite eraldi DC sisendit ja jagab ühist AC sisend- ja väljundsiini. Kuumvahetust (hot-swap) toetav arhitektuur tagab CE+T 3-pordiga loogika toimimise ja AC koormuse katkematu jaotuse moodulite vahetamise või laiendamise ajal.
- Skaleeritavus: Toetab kuni 32 moodulit (96 kVA) ühefaasilistes või 30 moodulit (90 kVA) kolmefaasilistes süsteemides, paralleelühendusega kuni 1350 kVA Power Extension Kit (PEK) abil.
- Varundatus: Sisaldab varundatud sisemist andmesiini (Bus A ja B), tagades sünkroniseeritud koordinatsiooni kõigi ühendatud riiulite vahel.
- Ohutus ja juhtimine: Eraldi klemmid kaugkäivituse/seiskamise signaalimiseks ning valikuline IP20 tagakaas klemmide kaitseks.
- Mõõtmed: 2U kõrgus ja 480 mm sügavus – kompaktne lahendus suure tihedusega toiteseadmete jaoks eestpoolt ligipääsuga kappides.

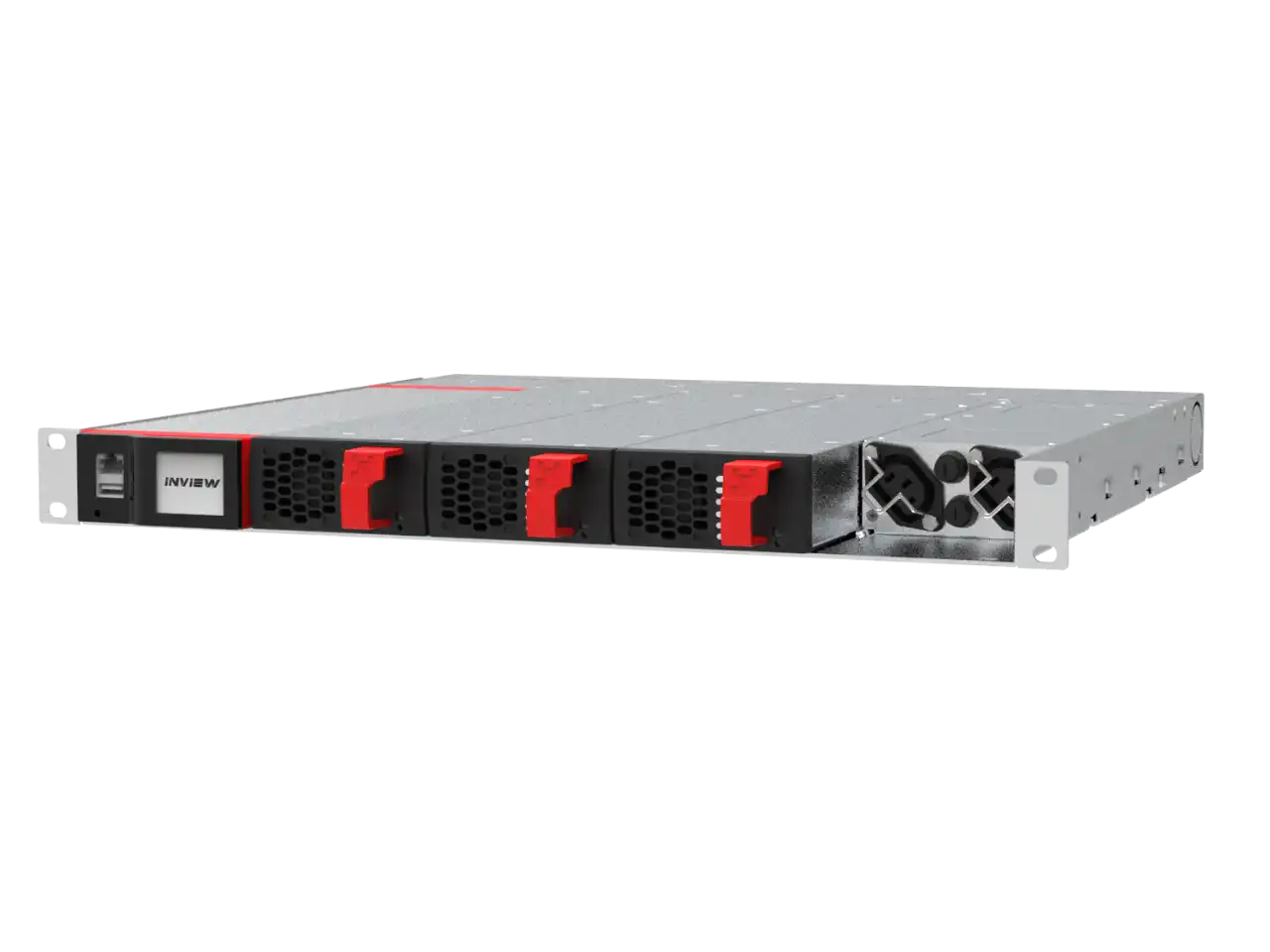

Bravo 10 kompaktne subrack süsteem
Bravo 10 subrack on kõik-ühes 1U lahendus väikeste kriitiliste AC koormuste kaitseks vahemikus 1,25 kVA kuni 5 kVA, kasutades 48 V DC taristut. CE+T patenteeritud ECI tehnoloogia integreerib inverterimoodulid, Inview S Slot monitooringu ja AC jaotuse ühte korpusesse. See suure tihedusega arhitektuur tagab 0 ms ümberlülitusaja ja 96% muundusefektiivsuse – ideaalne valik 4G/5G antennide, pääsukontrolli ja hajutatud turvaseadmete jaoks.
- Võimsuse skaleeritavus: Toetab võimsuse kasvatamist 1,25 kVA/1 kW sammuga kuni 5 kVA koguvõimsuseni minimaalses 1U kõrguses.
- Paindlik väljund: Saadaval standardse juhtmestatud versioonina või kõik-ühes pistikupesadega variandina, millel on kaks integreeritud IEC pistikupesa koormuse ühendamiseks.
- Integreeritud intelligentsus: Standardvarustuses Inview S Slot kontroller, mis pakub põhjalikku kaughaldust ja objektitelemeetriat ilma lisariiulipinda kasutamata.
- Puhas siinuslaine: Sisemine DC energiapuhver filtreerib kõik võrguhäired, tagades puhta siinuslaine väljundi sõltumata sisendallika kvaliteedist.
- Kuumvahetus (hot-swap): Mooduleid saab vahetada ja võimsust laiendada ilma teenust katkestamata.
Komponendid ja kontrollerid
See sektsioon kirjeldab moodulpõhiseid riistvarakomponente ja intelligentseid monitooringukihte, mis moodustavad Bravo invertersüsteemide selgroo. Kõrge tõhususega 3-pordiga inverterimoodulitest kuni täiustatud telemeetria kontrolleriteni töötavad need komponendid koos, tagades töökindla, sünkroniseeritud ja hallatava AC toitetaristu kriitilise tähtsusega objektidele.

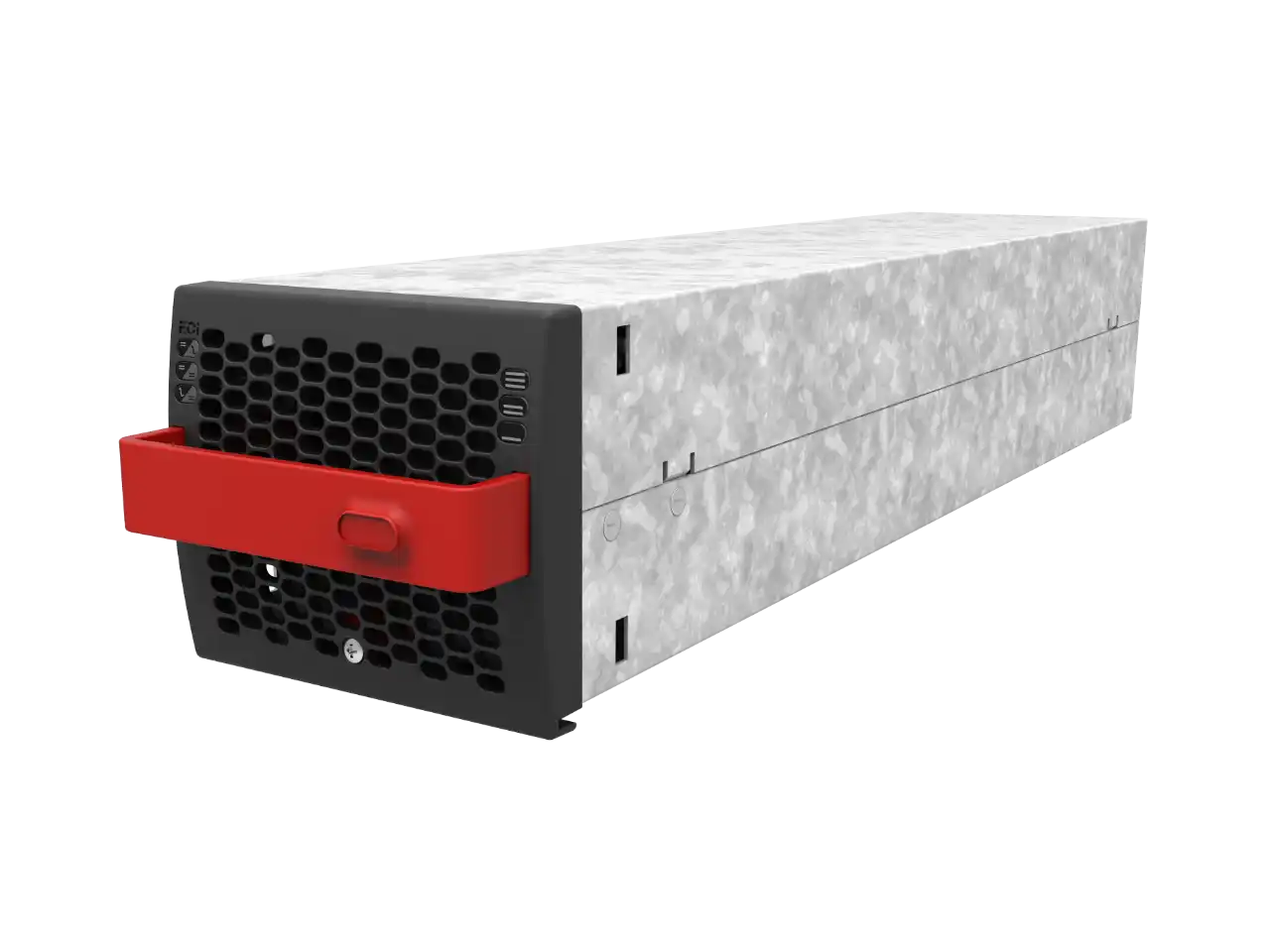

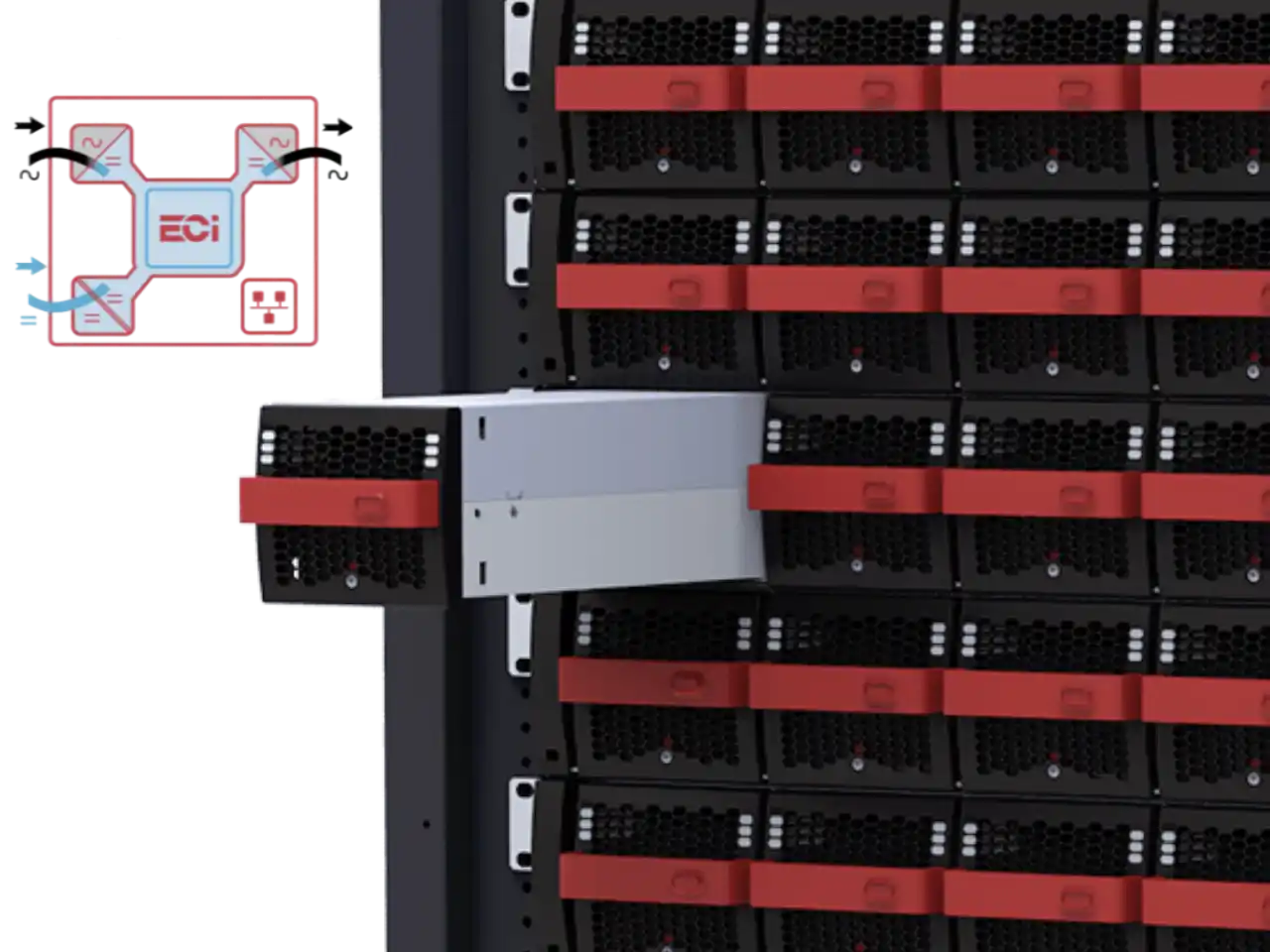

Bravo 25 EPC inverterimoodulid
Bravo 25 on Bravo perekonna suure võimsusega tuum. Iga moodul annab 3 kVA võimsust, kasutades EPC tehnoloogiat. 3-pordiga muundurid hoiavad püsivat ühendust AC ja DC allikate vahel ning saavutavad kuni 96% tõhususe AC-AC režiimis. Kuumvahetatav (hot-swap) disain ja detsentraliseeritud loogika tagavad puhta siinuslaine väljundi ilma üksikute rikkepunktideta kuni 1,35 MVA tööstus- ja telekomipaigaldistele.
- Paindlik kasutus: Saadaval 48 V, 110 V ja 380 V DC sisenditele, moodulid tagavad 0 ms ümberlülitusaja sisemise energiapuhvri abil.
- Tööstuslik vastupidavus: Lühisvoolu taluvus kuni 104 A rms 20 ms jooksul ning töökindel toimimine temperatuurivahemikus -20°C kuni +65°C.
- Tõeline varundatus: Iga moodul sisaldab iseseisvat sünkroniseerimisloogikat ja varundatud andmesiini, tagades kriitilise toite säilimise ka kontrolleri rikke korral.

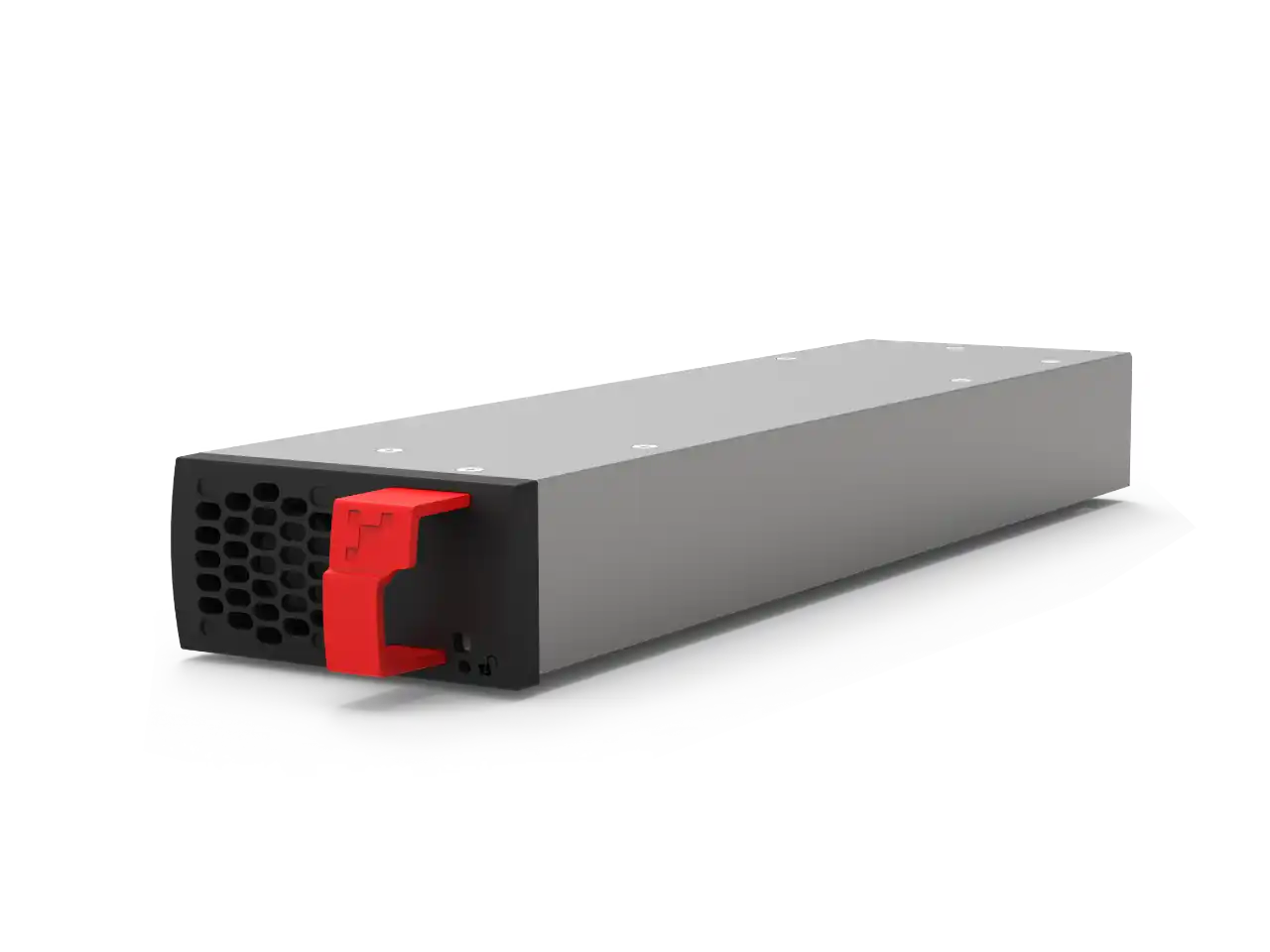

Bravo 10 kompaktsed inverterimoodulid
Bravo 10 on Bravo perekonna kõige kompaktsem moodulvariant, loodud väiksemate kriitiliste koormuste jaoks – 1,25 kVA/1 kW mooduli kohta. 1U riiulisse optimeeritud moodulid kasutavad ECI tehnoloogiat kõrge tõhususega energiamuunduseks 48 V DC keskkondades. Need pakuvad samu 0 ms ümberlülitusaja ja puhta siinuslaine eeliseid kui suuremad variandid, kuid kompaktses vormis telekomi väliobjektidele ja hajutatud turvataristule.
- Suur tihedus: Võimaldab süsteemi konfiguratsioone 1,25 kVA-st kuni 40 kVA-ni, mahutades kuni 5 moodulit ühte 19-tollisesse riiulisse.
- Tõhusus: Saavutab kuni 96% muundusefektiivsuse normaalrežiimis, vähendades oluliselt käitluskulusid võrreldes traditsiooniliste topeltmuundussüsteemidega.
- Hooldus: Kuumvahetuse (hot-swap) tugi võimaldab kiiret välihooldu ja võimsuse laiendamist ilma erialaste koolituste või seisaku vajaduseta.

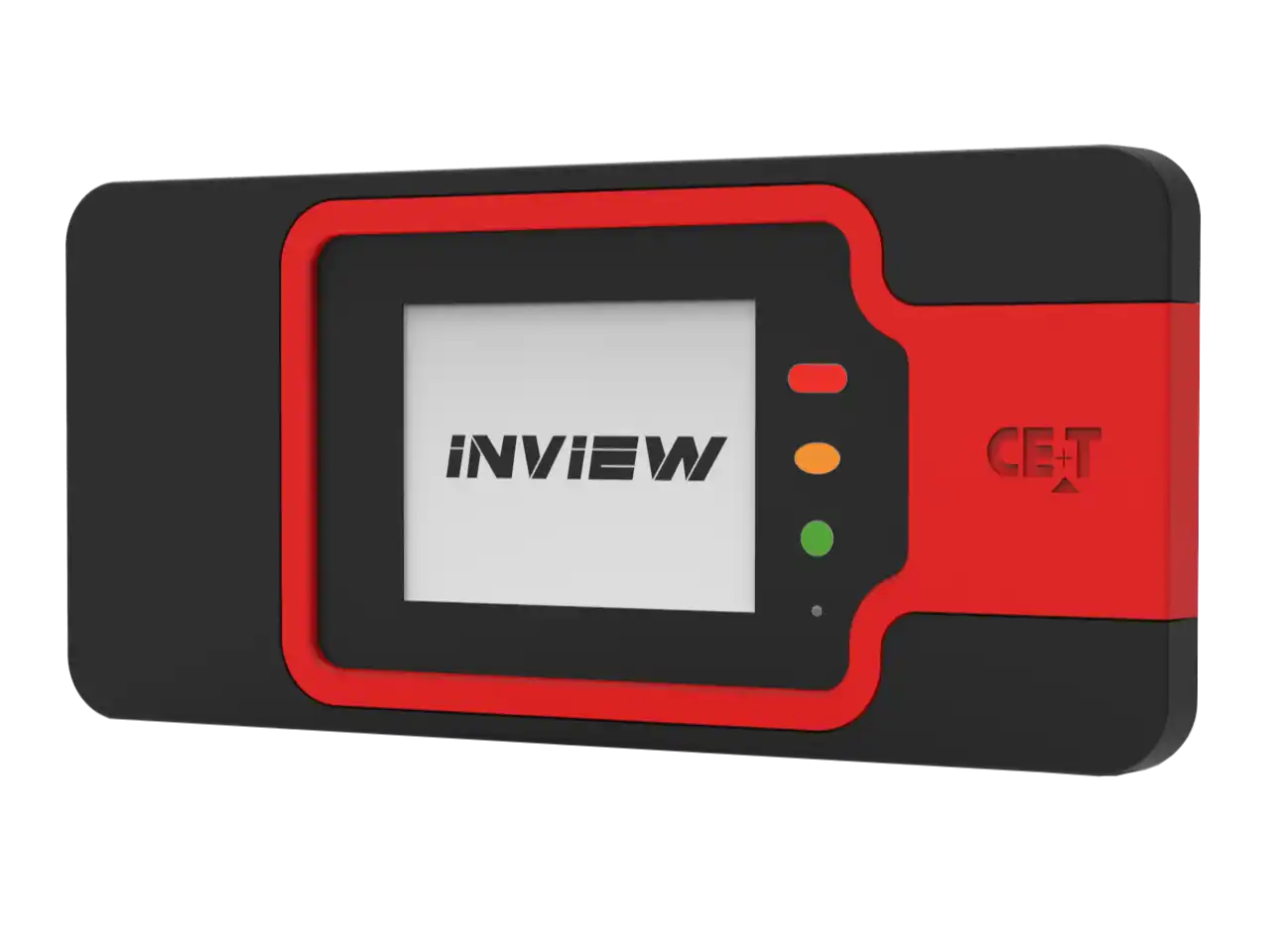

Inview kontrollerid
Inview perekond pakub Bravo invertersüsteemide keskset juhtimist, hõlmates põhjalikku objektitelemeetriat ja energiahaldust. Saadaval erinevates vormitegurites (Slot, S, X, X+ ja XC), sisaldavad need kontrollerid kasutajasõbralikku veebiliidest ja skriptimistööriistu kohandatud taristu haldamiseks. Need toimivad energiahaldurina, koordineerides sujuvalt energiavoogu mitme sisendallika vahel ning pakkudes põhjalikku diagnostikat.
- Ühenduvus: Toetab tööstusstandardi protokolle, sealhulgas Modbus RS485/TCP, SNMP v1-v3 ja HTTP/HTTPS, tagades sujuva BMS integratsiooni.
- Akuhaldus: Sisseehitatud algoritmid aku seisukorra monitooringuks ja juhtimiseks, tagades maksimaalse varutoite autonoomia.
- Küberturvalisus: Täiustatud turvaprotokollid ja krüpteerimine (SSL/TLS) kaitsevad kriitilist toitetaristut volitamata juurdepääsu eest.

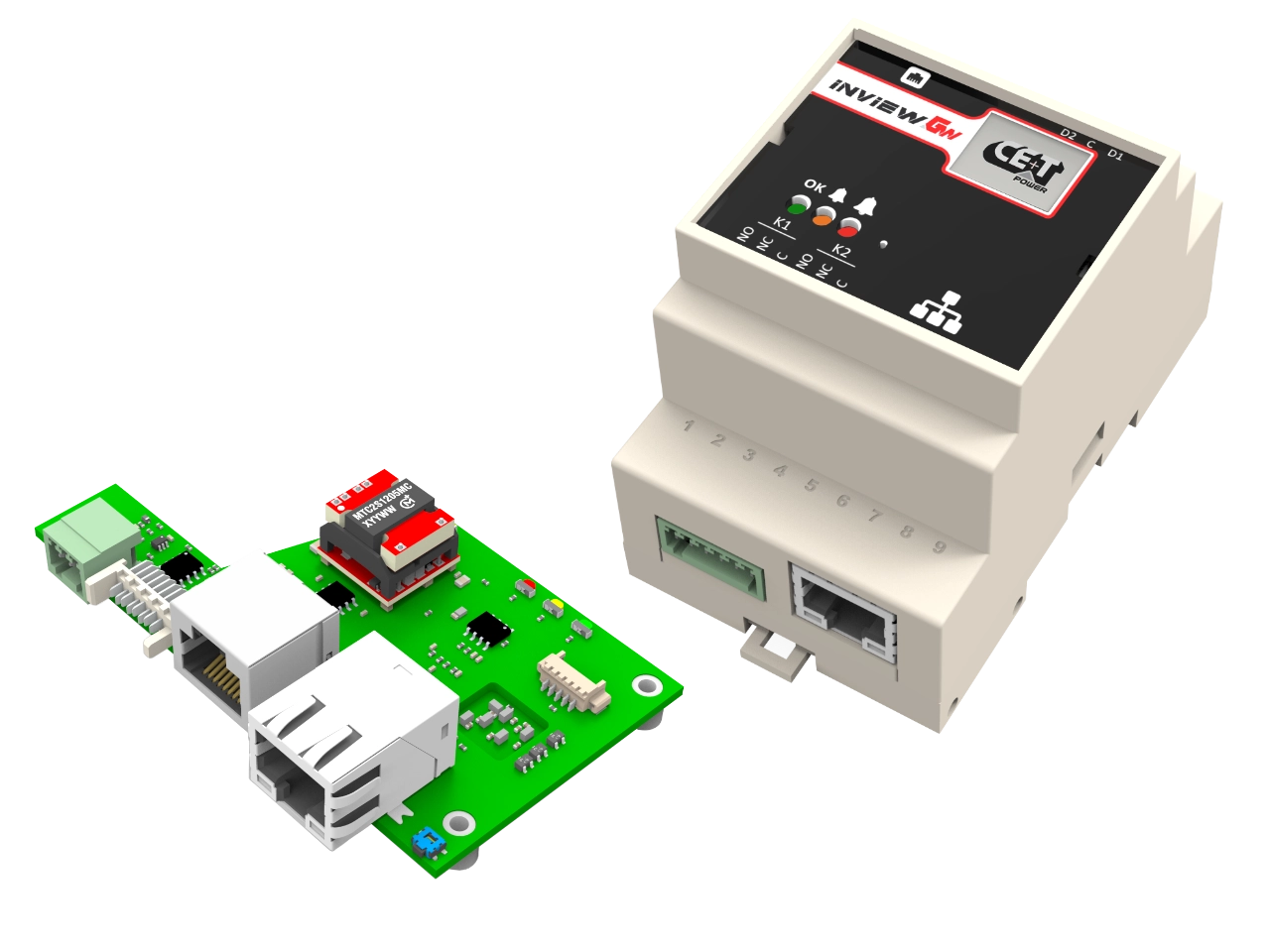

Inview GW – lihtsustatud gateway
Inview GW on Bravo invertersüsteemide lihtsustatud seire- ja gateway-lahendus, mis on mõeldud põhiseadistuste haldamiseks ning tööandmete kogumiseks. Seade ei vaja eraldi rackiruumi: selle saab paigaldada DIN-liistule kapi vabasse ossa või trükiplaadina otse Bravo subräki sisse.
See sobib kulutõhusaks ühenduslüliks objektidele, kus kasutatakse juba kolmanda osapoole seiresüsteemi, kuid vajatakse CE+T muunduritelt detailseid tööandmeid.
- Liides: Veebipõhine kasutajaliides süsteemi kasutuselevõtuks ja sündmuste logimiseks kuni 500 eraldi alarmi jaoks.
- Integratsioon: Kolmanda osapoole integratsiooniks kasutatakse peamiselt Modbus TCP/RTU protokolli, võimaldades välistel haldussüsteemidel süsteemi parameetreid lugeda ja kirjutada.
- Ühilduvus: Täielik tugi Bravo 10, 20 ja 25 seeria jaoks, toidetakse otse süsteemi sisemisest moodulisiiinist.

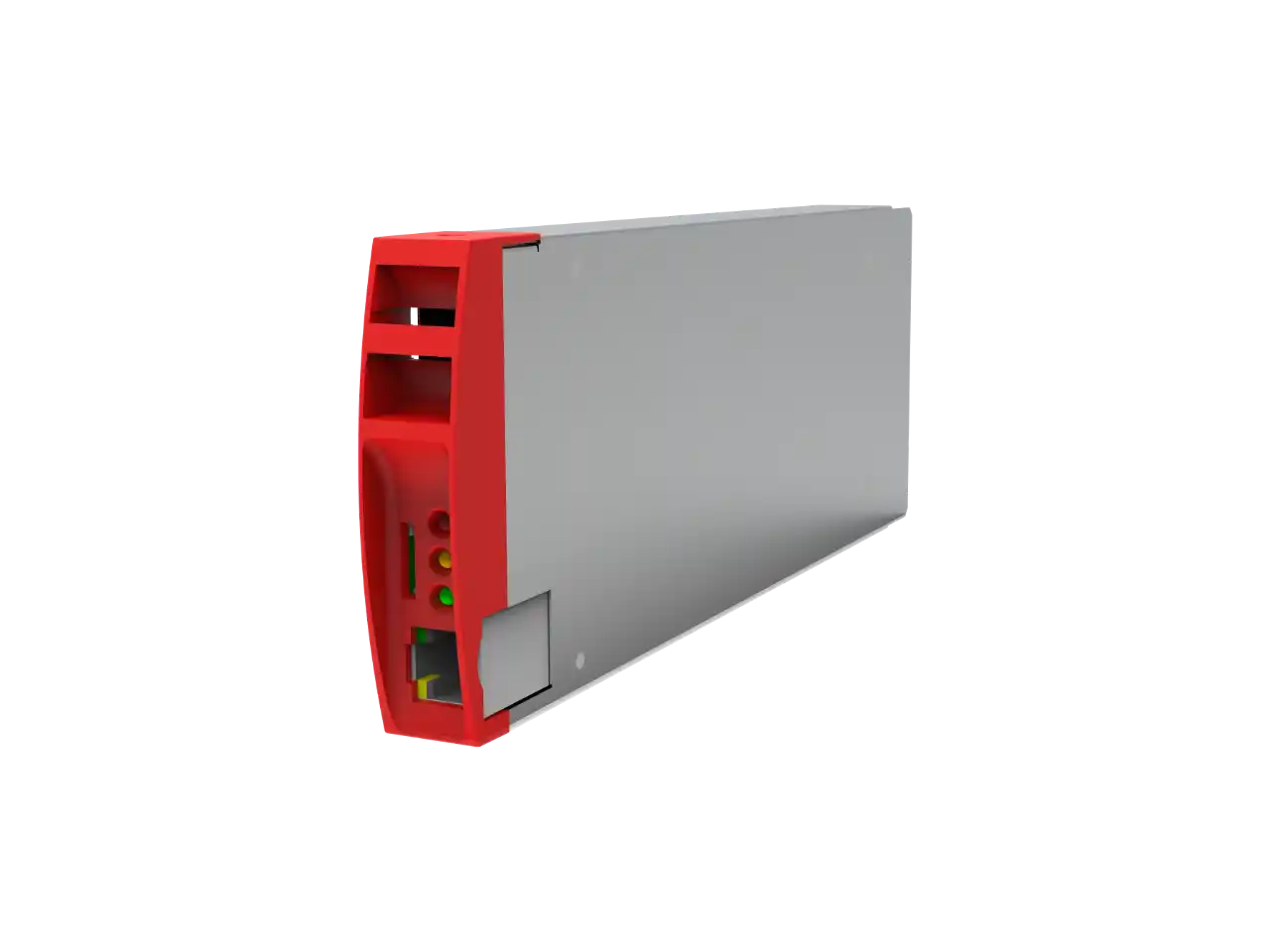

T2S ETH kontroller
T2S ETH on vastupidav subrack-i paigaldatav monitooringuseade Bravo invertersüsteemide ja TSI konfiguratsioonide jaoks. Eesmine Ethernet-port võimaldab kohalikku ja kaughaldust ning alarmide kaardistamist saab paindlikult seadistada nii süsteemi kui mooduli tasemel. Seade on loodud pikaajaliseks kasutamiseks energiakeskkondades ja pakub laiendatud mälumahtu objekti logimiseks.
- Protokollitugi: Toetab Modbus RTU ja SNMP v1 integratsiooni, hõlbustades andmeedastust välistele haldussüsteemidele.
- Riistvara liides: Sisaldab 3 väljundrelee (Major, Minor ja kasutaja poolt programmeeritav) ja 2 digitaalsisendit objektispetsiifiliseks signaliseerimiseks.
- Töökindlus: Loodud tööstustingimusteks, töötemperatuurivahemik -20°C kuni +50°C ning ühilduv Candis välisdisplayga.

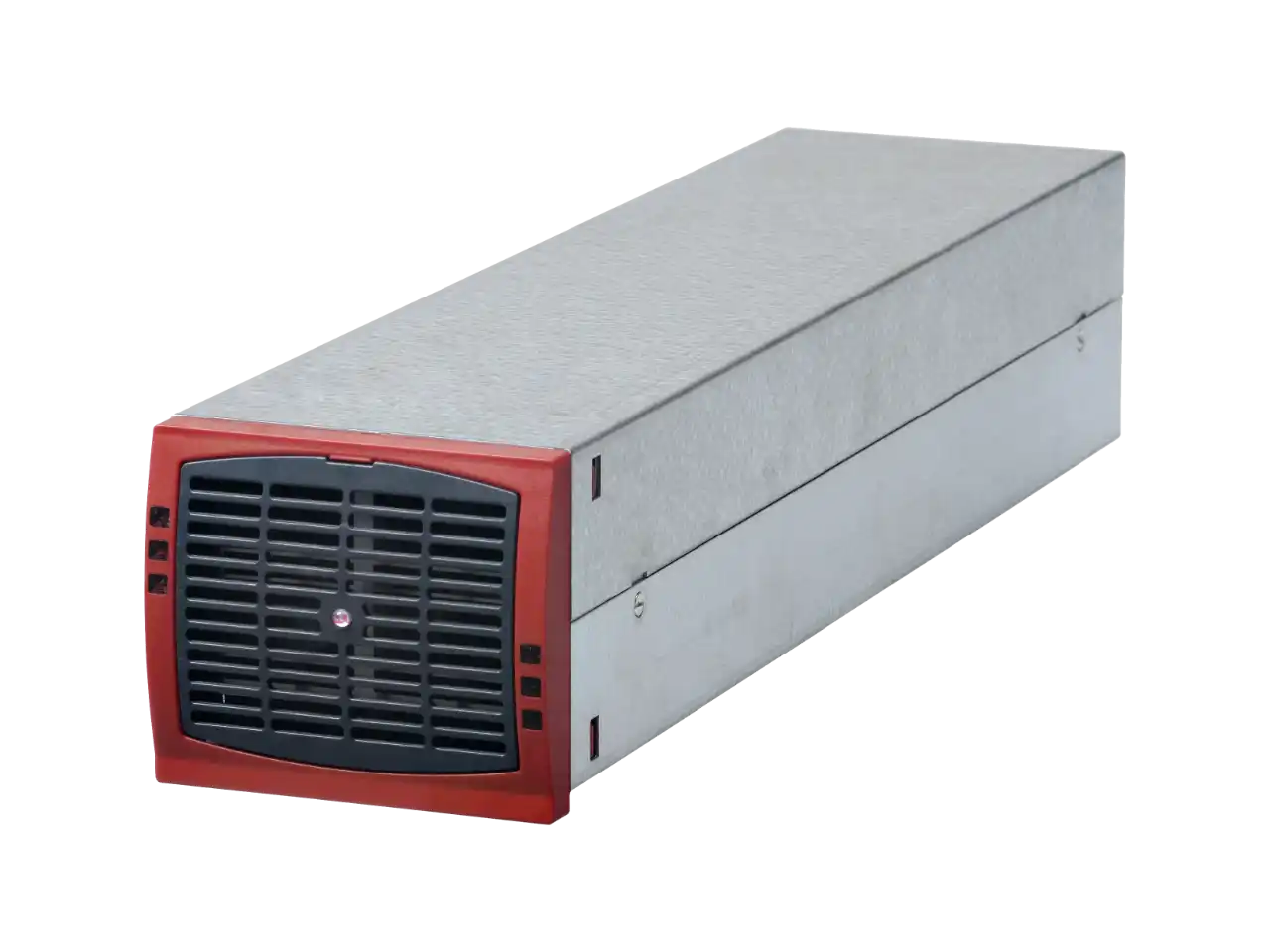

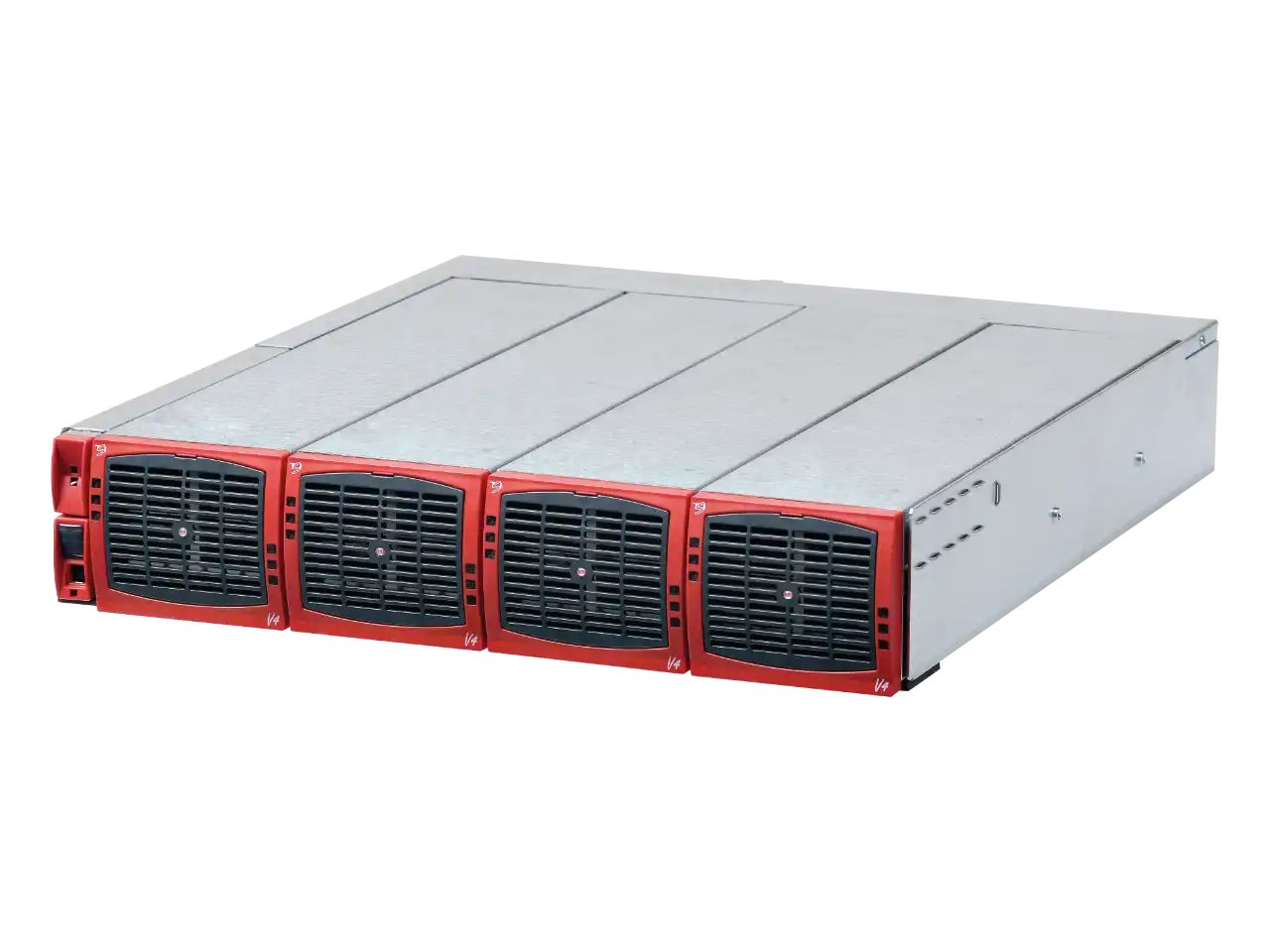

Bravo TSI 220 V DC tööstusinverteri moodul
Bravo invertersüsteemide spetsiaalne tööstuslik moodul, mis on loodud taluma elektrialajaama nõudlikku elektrikeskkonda. Ühildub otse suurte kõrgepinge akupatareidega ning tagab 230 V AC koormuse kaitse ilma täiendavate muunduskihtideta. 3-pordiga arhitektuur kindlustab kaitsereleedele ja juhtimissüsteemidele 0 ms ümberlülitusajaga toite ka täieliku võrgukatkestuse korral.
- Standardiseeritud integratsioon: Optimeeritud 220 V DC energeetikastandardite jaoks, säilitades samal ajal sama moodulvormi ja kuumvahetuse (hot-swap) eelised kui telekomivariantidel.
- Pikaealisus: Energeetikasektori töökindla põhilahendusena paaritatakse need moodulid tavaliselt T2S kontrolleriga, pakkudes aastakümneid usaldusväärset tööd kaugetes energiasõlmedes.
- Skaleeritavus: Toetab ühe- ja kolmefaasilisi konfiguratsioone, võimaldades ehitada töökindlaid tööstuslikke toitesüsteeme kuni 80 kVA võimsuseni.
Vajate nõu moodulpõhise 3-pordiga inverteri projekteerimisel?
Konsulteerige meiega, et määratleda moodulpõhise AC toite nõuded CE+T 0 ms ümberlülitusajaga EPC tehnoloogia põhjal. Pakume tehnilist tuge kõrge käideldavusega arhitektuuride konfigureerimisel 48 V, 110 V või 220 V DC keskkondade jaoks, tagades AC koormuse pideva toite.
