Eltek Rectiverter süsteemid: AC- ja DC-toide samas süsteemis
Eltek Rectiverter süsteemid ühendavad alaldi, puhta siinusega inverteri ja sisseehitatud staatilise lüliti funktsiooni ühte modulaarsesse toiteplokki. Kolme pordiga arhitektuur võimaldab varustada AC- ja DC-koormusi samast süsteemist ning kahesuunaline DC-port toimib lahenduse keskse liidesena. See saab võtta energiat akudest või ühiselt DC-siinilt, mida toidavad välised alaldid, näiteks Flatpack2 moodulid. Nii saab Rectiverter toimida keskse energiakeskusena, tagades võrgukatkestuse korral AC-koormuste 0 ms ümberlülituse DC-allikale ja lihtsustades kogu objekti toitearhitektuuri.
Modulaarne platvorm võimaldab väga erinevaid konfiguratsioone alates kompaktsetest 1U eraldiseisvatest süsteemidest kuni suure võimsusega 90 kVA toitesüsteemideni. Rectiverter süsteemid sobivad 48 V, 110 V ja 220 VDC keskkondadesse ning saavutavad võrgutoitel kuni 96% kasuteguri. Töökindel arhitektuur väldib üht keskset rikkepunkti. AC- ja DC-toite ühendamine ühte süsteemi aitab vähendada paigaldusruumi ja kogukulu telekomi-, energia- ja raudteetaristus.
Rectiverter süsteemide peamised eelised
Rectiverter süsteemid pakuvad AC- ja DC-toidet samalt modulaarselt platvormilt. Lahendus ühendab kõrge kasuteguri ja kiire ümberlülituse toiteallikate vahel. See on mõeldud töökindlaks toimimiseks kriitilise taristu keskkondades.
Kolm funktsiooni ühes moodulis
Ühes moodulis on ühendatud alaldi, inverter ja staatilise lüliti funktsioon. See välistab vajaduse eraldi muundus- ja ümberlülituskomponentide järele süsteemis.
Paindlik kahesuunaline DC-port
Võtab energiat akudest või ühiselt DC-siinilt ning tagab AC- ja DC-koormuste toite samast süsteemist.
Kõrge kasutegur
Saavutab võrgutoitel kuni 96% kasuteguri ja inverterrežiimis kuni 94% kasuteguri.
0 ms ümberlülitus toiteallikate vahel
Sisemine energiavaru väldib pingekatkestust, kui AC-koormused lülituvad elektrivõrgult DC-toiteallikatele.
Ülekoormuse taluvus ja selektiivsus
Annab kuni 20 ms jooksul kuni 600% nimivoolust, et järgmise astme kaitselülitid saaksid rikke korral töökindlalt rakenduda.
1- või 3-faasiline ja laiendatav
Toetab nii ühe- kui ka kolmefaasilisi väljundkonfiguratsioone, sealhulgas segalahendusi, kus kolmefaasiline sisend toidab kaitstud ühefaasilist väljundit.
Rectiverter süsteemide peamised konfiguratsioonid
Rectiverter süsteeme saab kasutada nii piiratud ruumiga objektidel kui ka suurema võimsusega toitesüsteemides telekomi-, energia- ja tööstuskeskkondades.

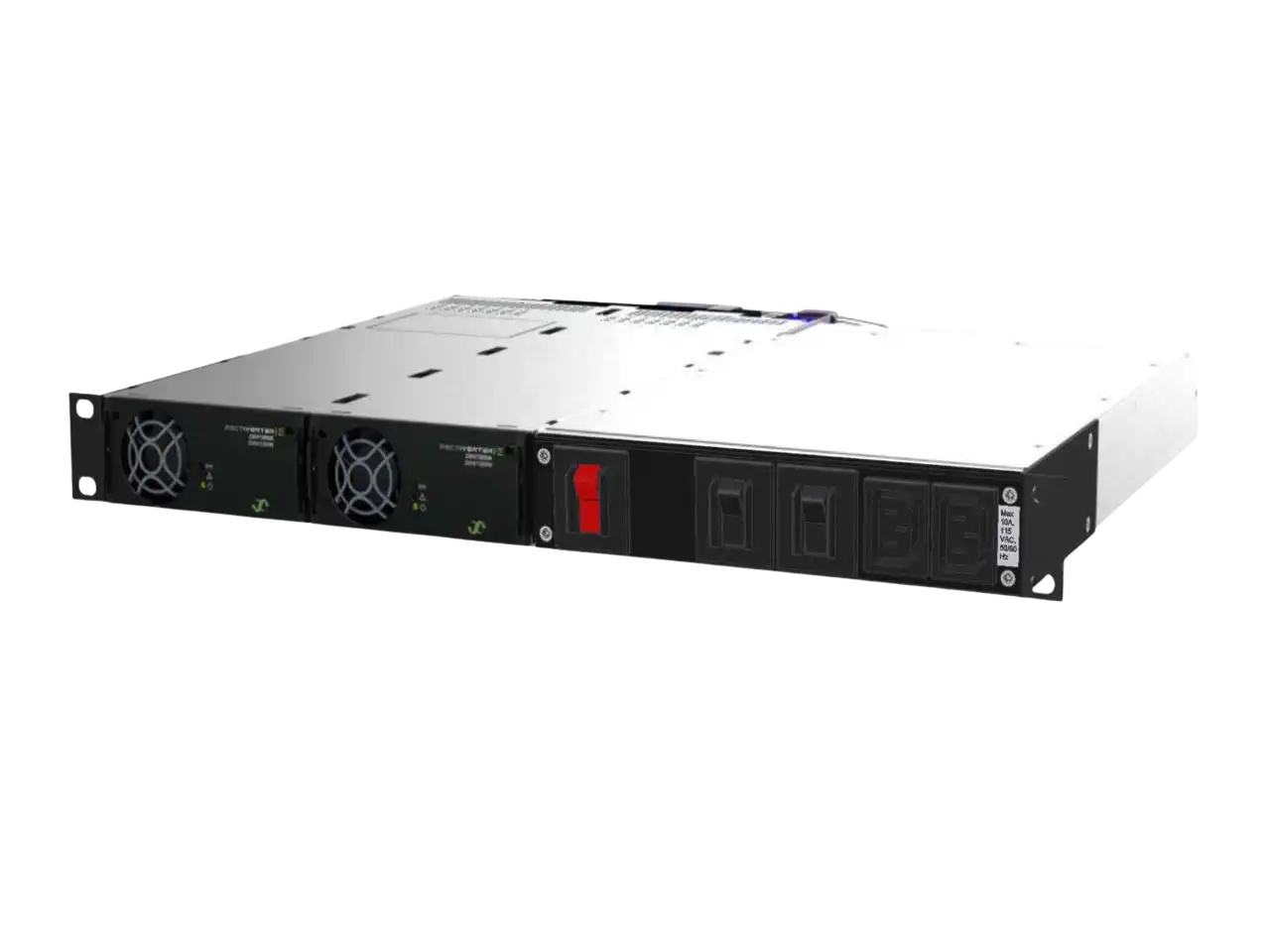

Rectiverter 1U 3 kVA süsteemid
Kompaktne 1U süsteem sobib piiratud ruumiga objektidele, kus DC-toite kõrval on vaja ka AC-varutoidet. Seda saab kasutada eraldiseisva seadmena või ühendada olemasoleva 48 VDC süsteemiga, kus energia võetakse ühiselt DC-siinilt.
Süsteemil on kaks esipaneelil paiknevat IEC-pesa koormuste kiireks ühendamiseks ning see töötab laias temperatuurivahemikus -40 °C kuni +55 °C. Sõltuvalt konfiguratsioonist võib süsteemi juhtida ka väline Smartpack või Orion kontroller. Kahesuunaline DC-port aitab hoida AC-koormuste toite katkematuna, võttes energiat akudest või ühise DC-siini alalditest.

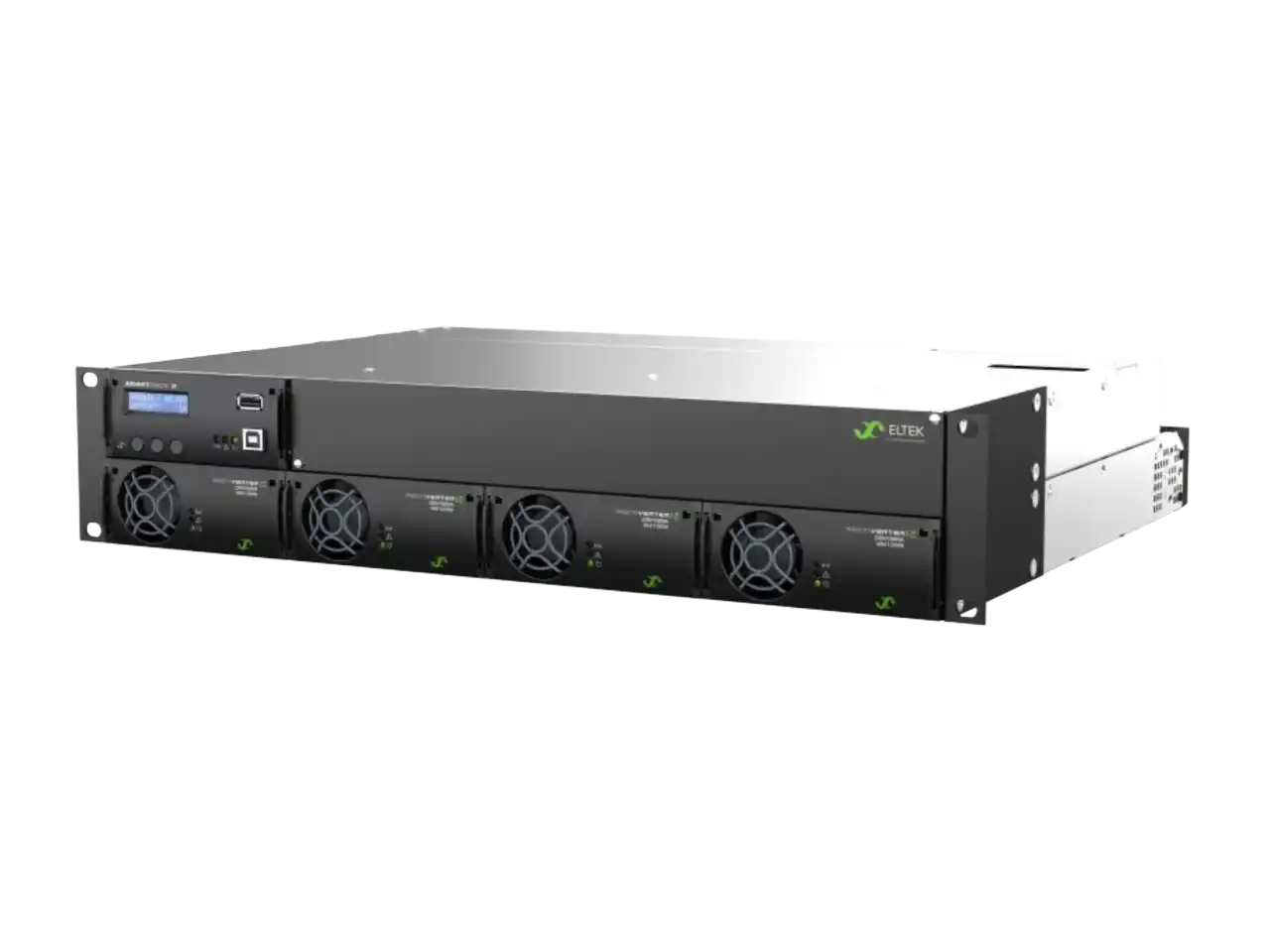

Rectiverter Power Core räkilahendused
Power Core süsteemid põhinevad 5U–7U modulaarsetel räkilahendustel, mis ühendavad AC-varutoite ja suure võimsusega 48 V, 110 V või 220 VDC toite ühele platvormile. Lahendused sisaldavad AC- ja DC-kaitseid, aku kaitselüliteid ning paindlikku jaotust AC- ja DC-koormuste jaoks.
Töö paindlikkust saab suurendada käsitsi juhitava möödaviigulüliti ja integreeritud LVBD-funktsiooniga, mis katkestab akuühenduse liiga madala pinge korral. Suure DC-koormusega objektidel saab Rectiverter Power Core süsteemidele lisada Flatpack2 alaldeid, et luua suure väljundvõimsusega hübriidne toitelahendus. Modulaarne ülesehitus võimaldab kuni 24 kW koguväljundvõimsust ning aitab tagada katkematu toite ja lihtsama laiendatavuse nii telekomitaristus kui ka nõudlikes tööstusautomaatika keskkondades.

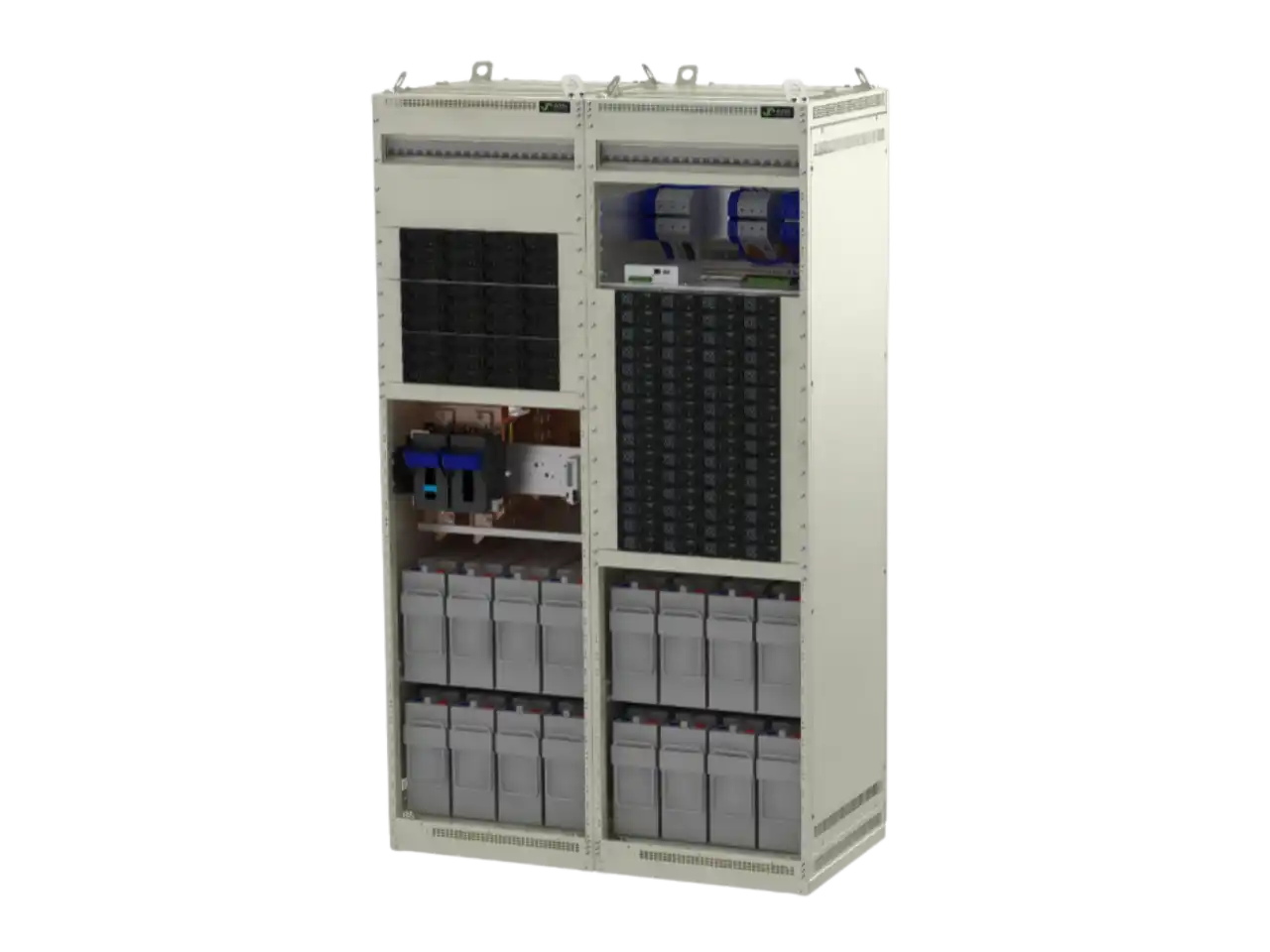

Laiendatavad Rectiverter toitekapid
Suure võimsusega tööstusrakenduste jaoks mõeldud süsteemid on laiendatavad 18 kVA-st kuni 90 kVA AC-koguväljundvõimsuseni. Need toetavad 48 V, 110 V või 220 VDC aku- ja siinisüsteeme, võimaldades kahesuunalisel DC-pordil kasutada erinevaid energiaallikaid. Valikulised kaks AC-sisendit ehk A/B-toide välistavad vajaduse väliste ümberlülitusseadmete järele.
Süsteemid paiknevad tugevates IP20–21 toitekappides, millel on paindlikud kaablisisendid ja Smartpack2 juhtimisega kaitselülitite jaotus. Need toetavad kuni 10-tunnist varutoiteaega ja annavad 600% lühiajalise rakendusvoolu, et kaitselülitid saaksid rikke korral kindlalt rakenduda. AC- ja DC-toite ühendamine ühte süsteemi aitab vähendada ruumivajadust, säilitades samal ajal toite katkematuse.
Komponendid ja kontrollerid
Rectiverter arhitektuur ühendab modulaarsed toitemoodulid intelligentse seire ja juhtimisega. Kahesuunaline DC-siin koordineerib energiavoogu akude, paralleelsete alaldite ning kriitiliste AC- ja DC-koormuste vahel.

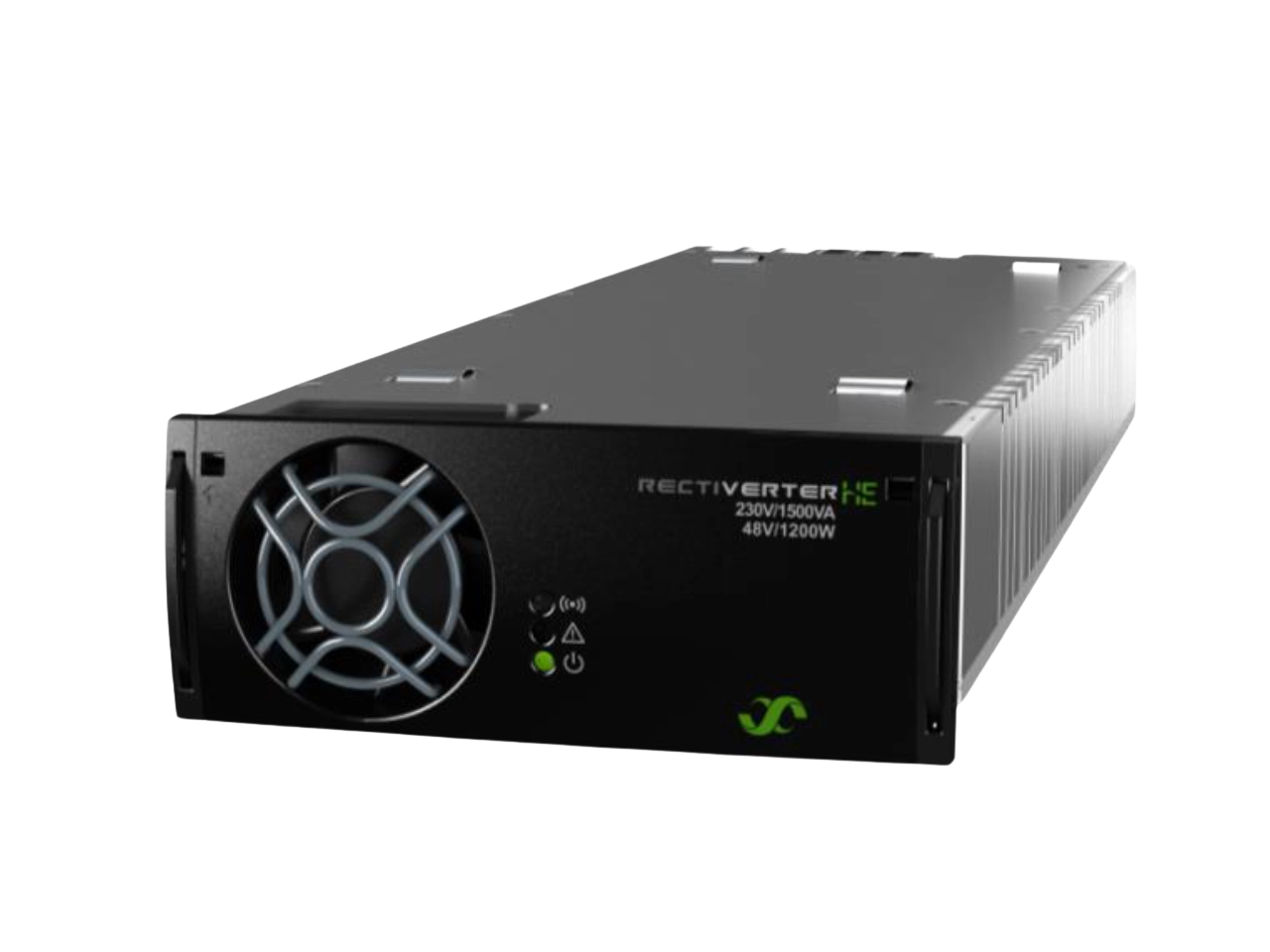

Rectiverter HE kahesuunalised moodulid
48 V, 110 V ja 220 VDC süsteemidele mõeldud kolme pordiga moodulid ühendavad alaldi ja puhta siinusega inverteri ühes kuumvahetatavas seadmes. Iga moodul annab 1500 VA AC-väljundi ja kuni 2000 W koguvõimsuse. Sisemine energiavaru võimaldab 0 ms ümberlülitust toiteallikate vahel.
Süsteemi saab optimeerida kolme moodulikonfiguratsiooniga: Full Rectiverter 1200 W DC-väljundiga, UPS Rectiverter 150 W DC-väljundiga ja ainult inverterina töötav moodul 0 W DC-väljundiga. Kõik variandid sisaldavad füüsilisi faasikodeeringu võtmeid, mis võimaldavad mooduleid kasutada sünkroniseeritud kolmefaasilistes süsteemides, ning tugevdatud isolatsiooni elektriohutuse suurendamiseks. See võimaldab kohandada AC- ja DC-väljundi suhet konkreetse rakenduse järgi, kasutades samal ajal kogu taristus ühtset riistvaraplatvormi.

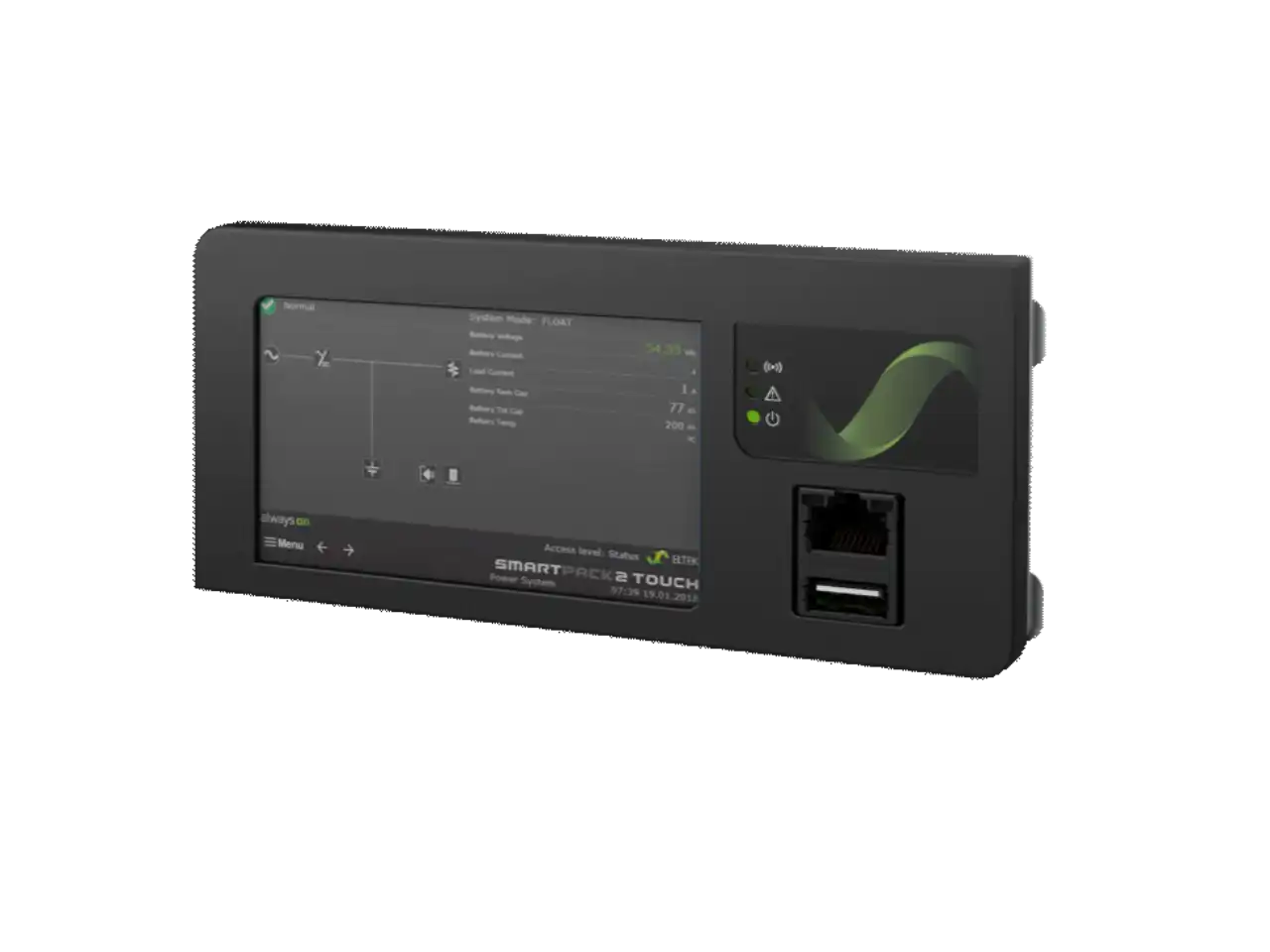

Smartpack ja Orion kontrollerid
Smartpack2, Smartpack S ja Delta Orion kontrollerid juhivad Rectiverter süsteemi ja moodulite tööd. Need juhivad energia liikumist akude, alaldite ja koormuste vahel, aitavad hoida AC-koormuste toite katkematuna, jälgivad akude seisundit ning edastavad objektipõhist seireinfot SNMP, Modbus ja veebiliideste kaudu.
Kontrollerid võimaldavad objektil seadistada AC- ja DC-piirväärtusi ning näitavad kõigi süsteemi moodulite faasikodeeringu olekut. Lisaks toetavad need täpsemat alarmide seadistust ja kaugkonfigureerimist suuremate paigaldiste jaoks.

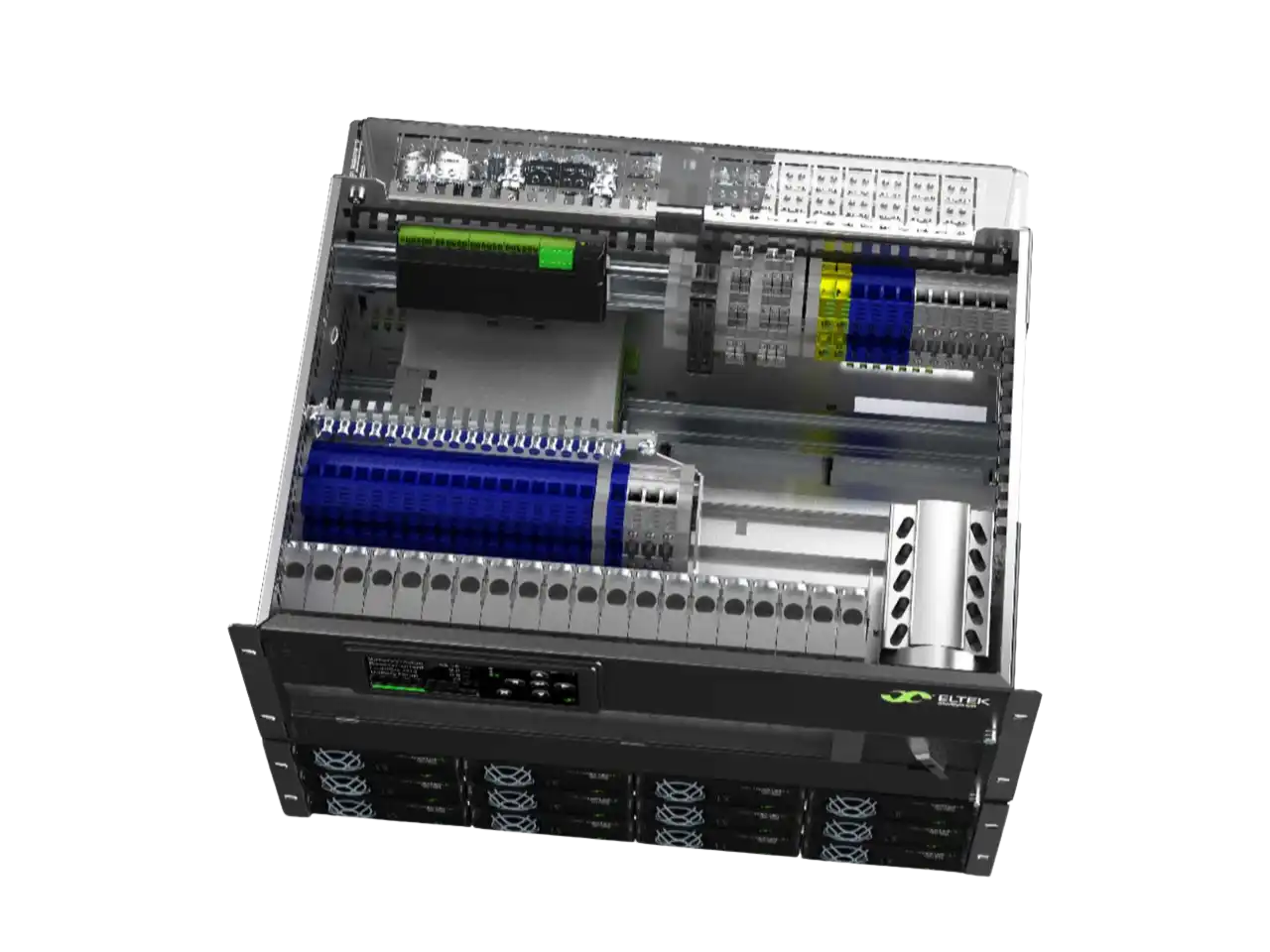

AC- ja DC-koormuskaitsmed ühes süsteemis
Rectiverter raamistik koondab AC- ja DC-koormuskaitsmed ühte suure tihedusega lahendusse, hõlmates nii 230 VAC kui ka 48/110/220 VDC väljundeid. Lahendus võib sisaldada eraldi aku kaitselüliteid ja valikulisi käsitsi juhitavaid möödaviigulüliteid, mis lihtsustavad hooldust.
Koormuskaitsete lahendus on mõeldud nõudlikesse rakendustesse ning kasutab LVBD- ja LVLD-loogikat akureservi ja kriitiliste koormuste kaitsmiseks. Kompaktne kaitselülitite jaotus võimaldab kaitsta mitut AC- ja DC-väljundharu.
Vajate AC- ja DC-toidet ühes süsteemis?
Aitame määrata 48 V, 110 V või 220 VDC keskkonna jaoks sobiva Rectiverter lahenduse ülesehituse, sh AC-varutoite, DC-jaotuse, akude ühendamise ja kontrollerite valiku.
