Flatpack S kompaktsed alaldisüsteemid
Flatpack S on kompaktsete 24 V, 36 V ja 48 V alaldisüsteemide tooteperekond telekomi- ja tööstuspaigaldustesse, kus olulised on rackiruum, madal paigaldussügavus ja paindlik laiendatavus. See sobib hästi juurdepääsuvõrkudesse, FTTx- ja raadiovõrgu kappidesse ning tööstus- ja moderniseerimisprojektidesse, kus seadmeruum on piiratud.
Flatpack S põhineb kuumvahetatavatel Flatpack S alaldimoodulitel ja töötab tavaliselt koos Smartpack S kontrolleriga. Platvorm sobib kompaktseks racki- ja kapipaigalduseks, selgeks süsteemiseireks ning eri võimsusega süsteemide konfigureerimiseks ilma süsteemi ülesehitust muutmata. Tüüpilised konfiguratsioonid jäävad 1–9 kW vahemikku, sõltudes alaldiriiulist, moodulitest, pingest ja redundantsuse lahendusest. Tooteperekonda kuuluvad 1U, 2U, eraldiseisvad ja teised kompaktsed süsteemivariandid.
Kompaktne ülesehitus piiratud ruumiga paigaldusteks
Flatpack S sobib telekomi- ja tööstuspaigaldustesse, kus on olulised piiratud seadmeruum, hooldusligipääs ja eri võimsusega süsteemide konfigureerimine samale platvormile.
Suur võimsustihedus kompaktses formaadis
Võimaldab kuni 9 kW võimsust madala paigaldussügavuse ja väikese ruumivajadusega formaadis.
Kuumvahetatavad moodulid
Alaldimoodulid, kontrollerid ja plug-in kaitsmed võimaldavad kiiret hooldust paigalduskohas.
Integreeritud juhtimine
Töötab tavaliselt koos Smartpack S kontrolleriga, kuid ühildub ka teiste Delta ja Eltek kontrolleritega.
Eriotstarbelised rakendused
Sobib ka projektipõhisteks konfiguratsioonideks, sealhulgas merendusse ja muudesse nõudlikesse keskkondadesse.
Flatpack S süsteemiversioonid
Flatpack S on saadaval mitmes formaadis, et sobituda erinevate paigaldusviiside, pingete ja jaotusvajadustega. Sektsioon annab ülevaate peamistest versioonidest: kompaktsed 1U ja 2U süsteemid, bulk-feed lahendused, alaldiriiulid, eraldiseisvad süsteemid ja seinapaigaldusega Wallbox. See näitab, kuidas sama põhiülesehitust saab kasutada erinevates tehnilistes keskkondades.

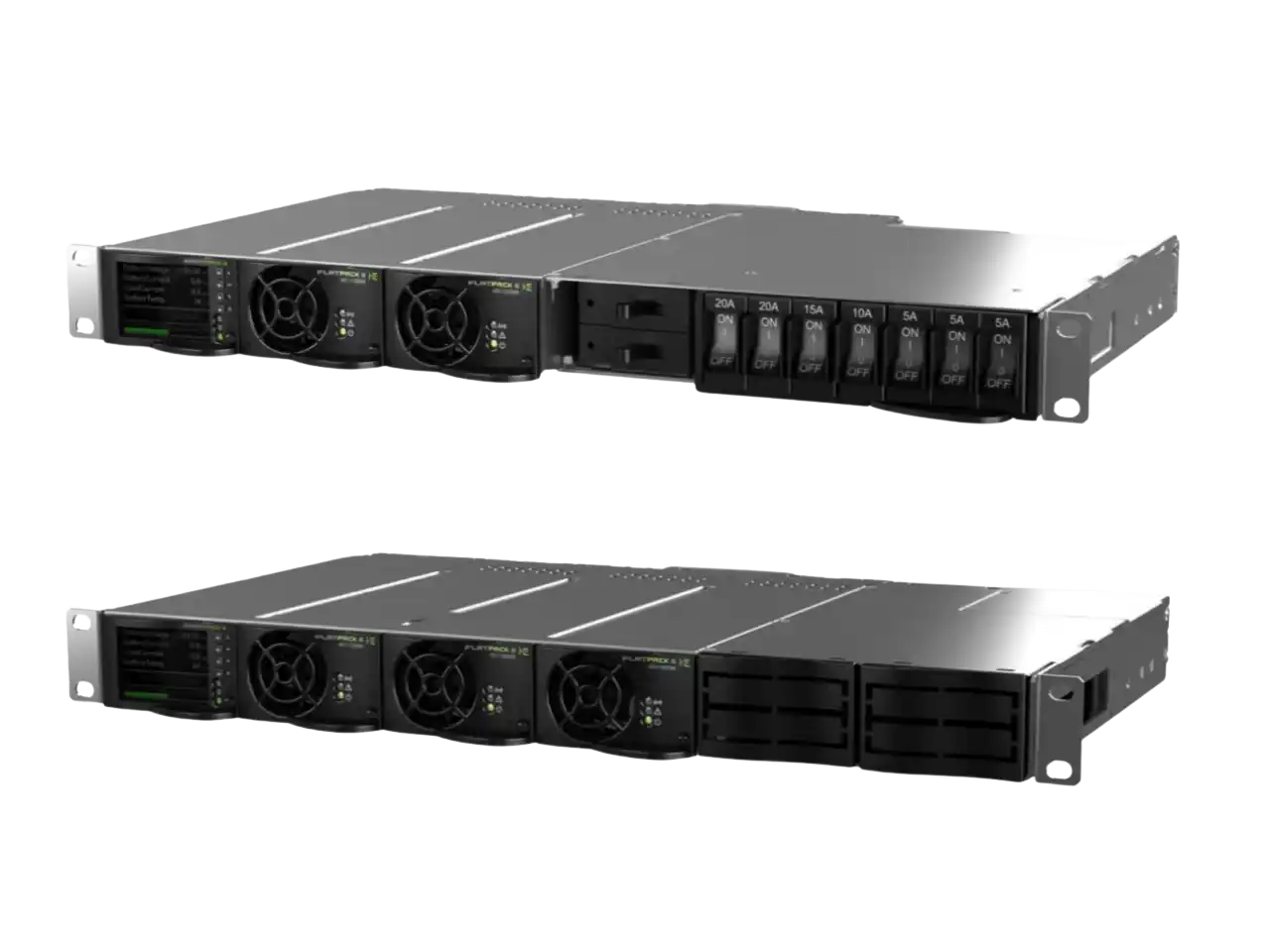

Flatpack S 1U süsteemid
Flatpack S 1U süsteem on kompaktne 48 V alaldisüsteem telekomi- ja võrgupaigaldustesse, kus on olulised väike paigaldussügavus, eest ligipääs ja integreeritud jaotus. See ühendab alaldimoodulid, Smartpack S kontrolleri, akujaotuse ja koormusjaotuse ühes 1U formaadis, mille sügavus on 262 mm. Süsteem on saadaval 2R ja 3R versioonina: 2R tähendab kahte alaldimooduli kohta ning 3R kolme alaldimooduli kohta. Nii saab samas kompaktses mehaanilises formaadis luua erineva võimsusega lahendusi.
Kaks versiooni katavad eri koormusvahemikke samas 1U formaadis. 2R süsteem kasutab ainult 1000 W alaldimooduleid ja sobib väiksematele koormustele, kus peamine eesmärk on kompaktne paigaldus. 3R süsteem toetab nii 1000 W kui ka 1800 W alaldimooduleid. See annab rohkem võimalusi suurema väljundvõimsuse, redundantsuse ja süsteemi algse konfigureerimise jaoks. Nii sobitub 1U platvorm paljudesse kompaktsetesse rakendustesse.

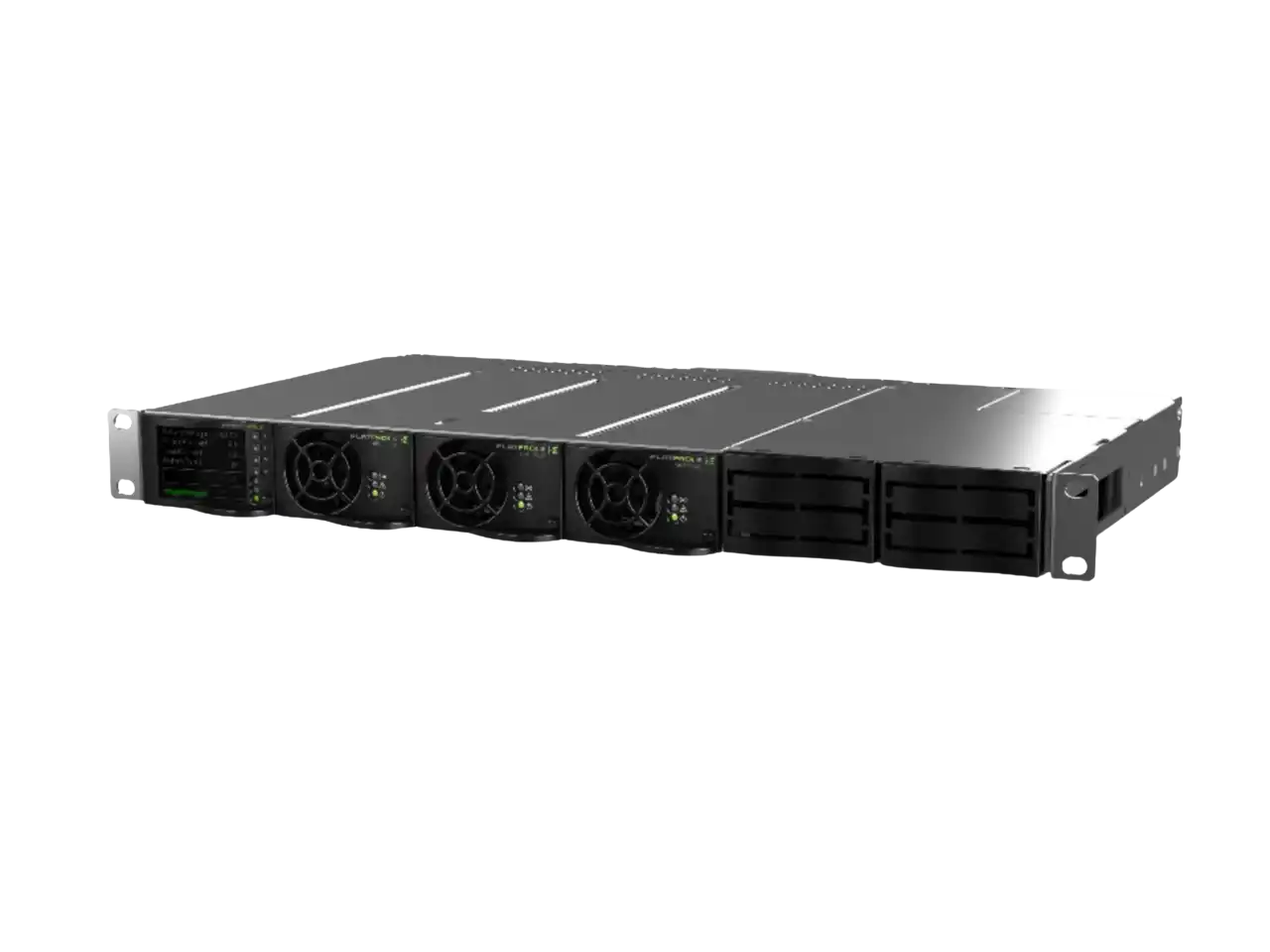

Flatpack S 1U Bulk Feed süsteem
Flatpack S 1U Bulk Feed süsteem on kompaktne alaldisüsteem välise jaotusega rakendustesse, kus on olulised erinevate jaotusmoodulite kasutamine, väike paigaldussügavus ja konfigureeritav ülesehitus. See on saadaval 48 V, 36 V ja 24 V versioonina ning kasutab 3R 1U formaati koos Smartpack S kontrolleri, kuumvahetatavate alaldimoodulite ja valikulise LVBD-ga. 262 mm sügavus teeb selle sobivaks vanemate alaldisüsteemide asendamiseks olemasolevates kappides, kus ruumi on vähe ja olemasolev jaotuslahendus tuleb säilitada.
See versioon sobib telekomi- ja tööstuskeskkondadesse, kus on vaja bulk DC-väljundit ning koormusharude kaitse lahendatakse eraldi välises jaotuses. Tüüpilised kasutusalad hõlmavad mobiili-, raadio- ja püsivõrke, offshore-, merendus- ja protsessitööstuse rakendusi. Väljundite ülesehitus võib hõlmata erinevaid polaarsuse ja pinge valikuid, kas otseste bulk-väljunditena või otseste ja LVBD kaudu juhitavate väljundite kombinatsioonina. See sobib olukordadesse, kus eelistatakse kompaktset süsteemi ja kohandatavat välist jaotust, mitte integreeritud koormusjaotust samas süsteemis.

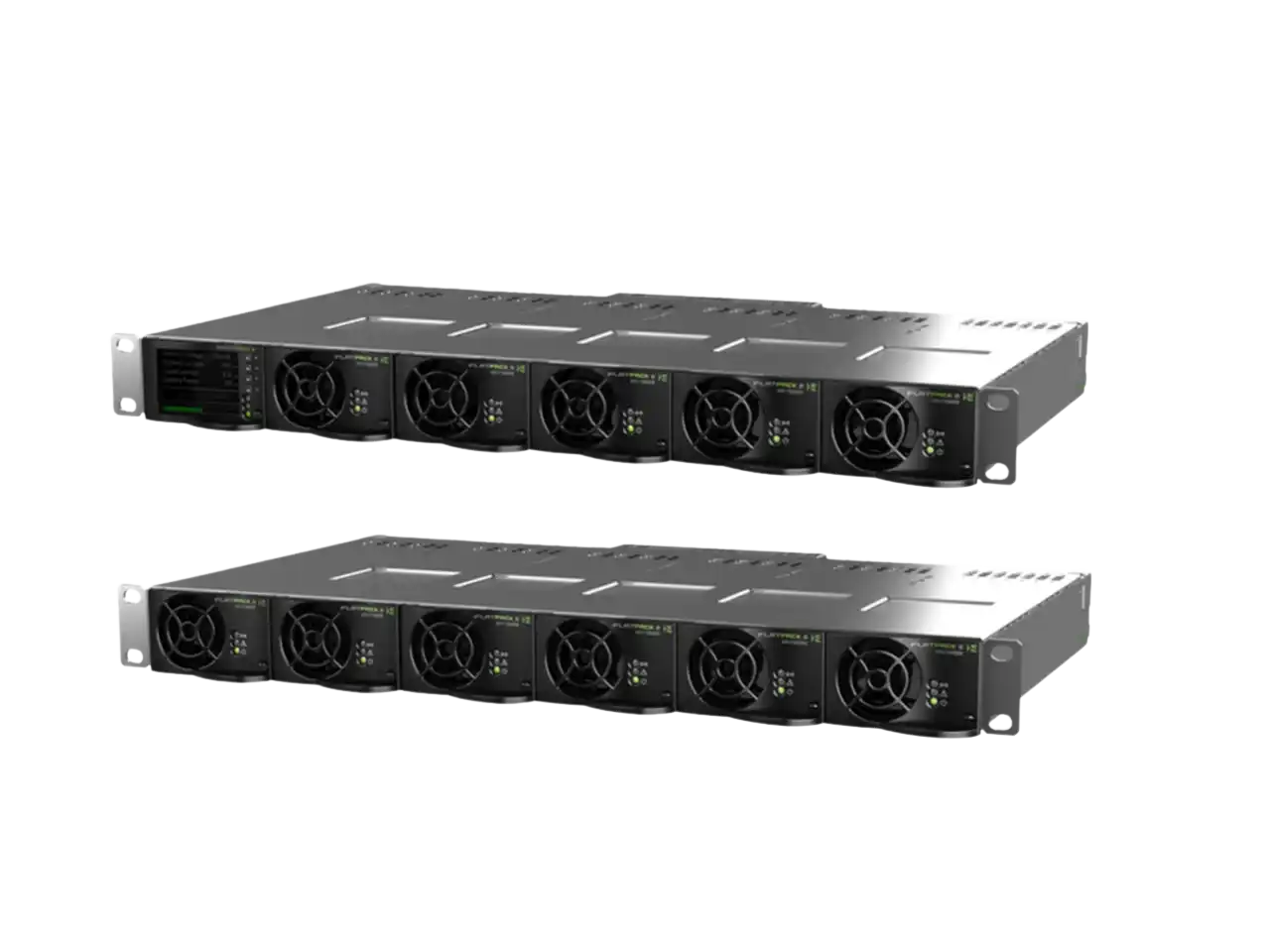

Flatpack S 1U alaldiriiulid
Flatpack S 1U alaldiriiulid on kompaktsed platvormid suuremate või rohkem kohandatud alaldisüsteemide ehitamiseks Flatpack S alaldimoodulite baasil. Erinevalt terviklikumatest 1U süsteemidest on need riiulid mõeldud laiema süsteemi koosteelementideks. Need toetavad 24 V ja 48 V lahendusi, kuumvahetatavaid alaldimooduleid, 270 mm paigaldussügavust ning esi- või keskpaigaldust.
Need alaldiriiulid sobivad telekomi-, tööstus-, raudtee-, offshore- ja protsessitööstuse rakendustesse, kus alaldisüsteem ehitatakse välise jaotuse, juhtimise või paigalduspõhise ülesehituse ümber. Saadaval on C+5R ja 6R versioonid, mis ühilduvad Flatpack S alaldimoodulitega 24 V ja 48 V süsteemides. Need sobivad projektidesse, kus on vaja kompaktset alaldiriiulit ja laia integreerimispaindlikkust, mitte etteantud sisemise jaotusega valmis süsteemi.
Flatpack S 2U alaldisüsteem
Flatpack S 2U alaldisüsteem on kompaktne 48 V lahendus telekomi- ja võrgupaigaldustesse, kus on vaja rohkem koormuskaitsmeid ja suuremat voolutaluvust kui 1U seerias. See ühendab Smartpack S kontrolleri, kuumvahetatavad alaldimoodulid, akujaotuse, koormusjaotuse ja eest ligipääsetavad MCB-ühendused madala 270 mm sügavusega 2U formaadis. See sobib hästi olemasolevates kappides vanemate süsteemide asendamiseks, piiratud ruumiga uuendusteks ja muudeks kompaktseteks paigaldusteks, kus olulised on paindlikkus ja hooldusligipääs.
2U süsteem kasutab plug-in kaitsmeid ja kuumvahetatavaid alaldimooduleid. See võimaldab süsteemi samas kompaktses formaadis praktiliselt konfigureerida. Süsteem toetab kuni 150 A väljundit ning seda saab koostada erinevate aku- ja koormuskaitsmete paigutustega, sh LVBD ja valikulise LVLD-ga. Võrreldes väiksemate 1U süsteemidega sobib see paremini paigaldustesse, kus on vaja rohkem koormuskaitsmeid, suuremat kasutatavat voolu ja sama väikest paigaldussügavust.

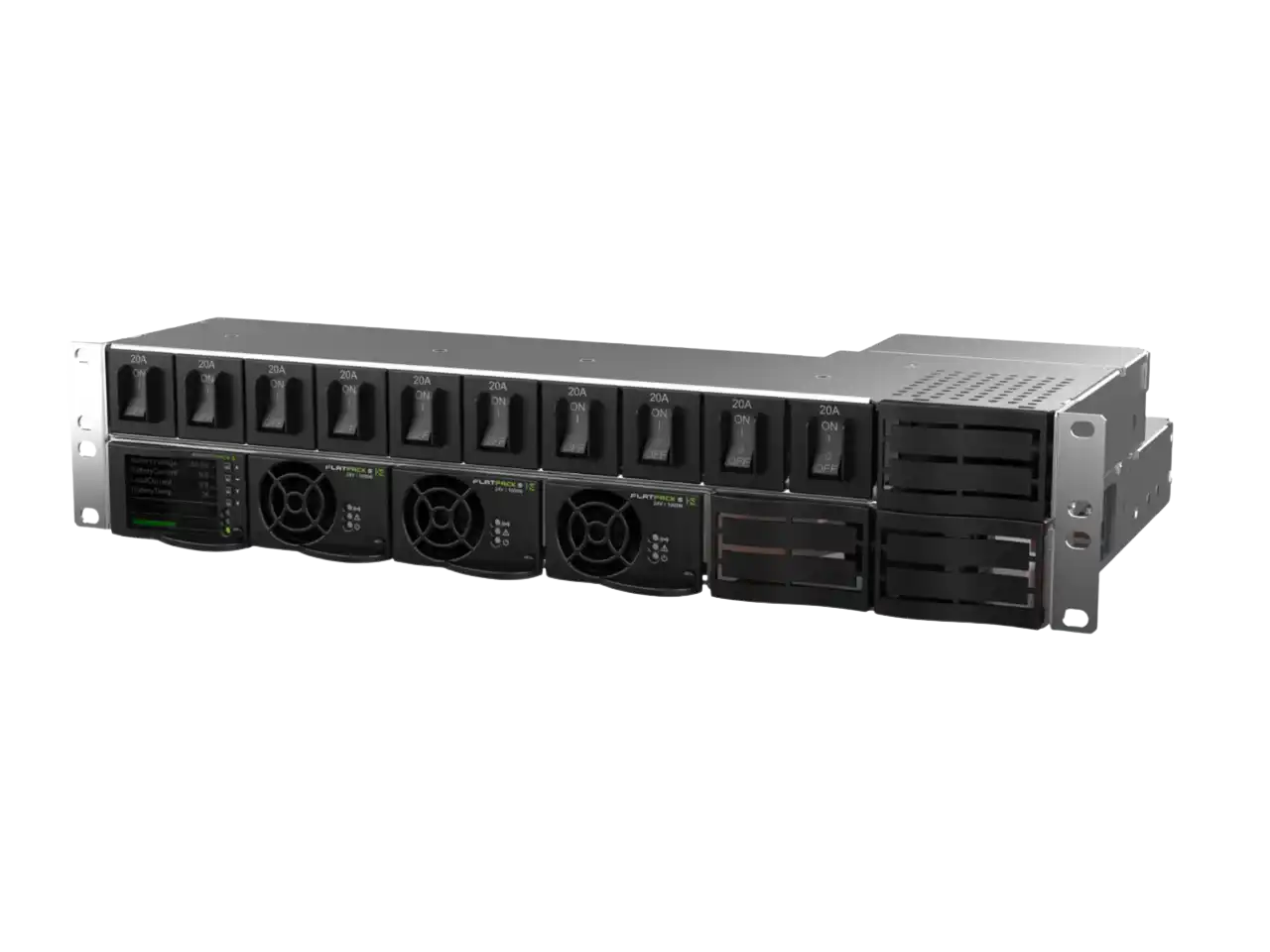

Flatpack S 2U/3R 2-pooluseline 24 V süsteem
Flatpack S 2U/3R 2-pooluseline 24 V süsteem on kompaktne alaldisüsteem raudtee-, metroo-, energiataristu-, offshore- ja merendusrakendustesse, kus on vaja 24 V süsteemi ja 2-pooluselist jaotust. See ühendab Smartpack S kontrolleri, kuumvahetatavad HE alaldimoodulid, 2-pooluselise akujaotuse ja 2-pooluselise koormusjaotuse väikese paigaldussügavusega 2U formaadis, mis sobib standardrackidesse ja olemasolevates kappides vanemate süsteemide asendamiseks.
See versioon on terviklik 125 A süsteem kümne 2-pooluselise 20 A koormuskaitsme kohaga, plug-in kaitsmetega ja valikulise LVBD-ga. See sobib kompaktsete juhtimis-, kaitse-, signalisatsiooni-, SCADA-, turva- ja sidesüsteemide toiteks. Väike paigaldussügavus ja eest ligipääsetav hooldus teevad süsteemi praktiliseks paigaldustes, kus paindlikkus ja kapiga sobivus on sama olulised kui väljundvõimsus.

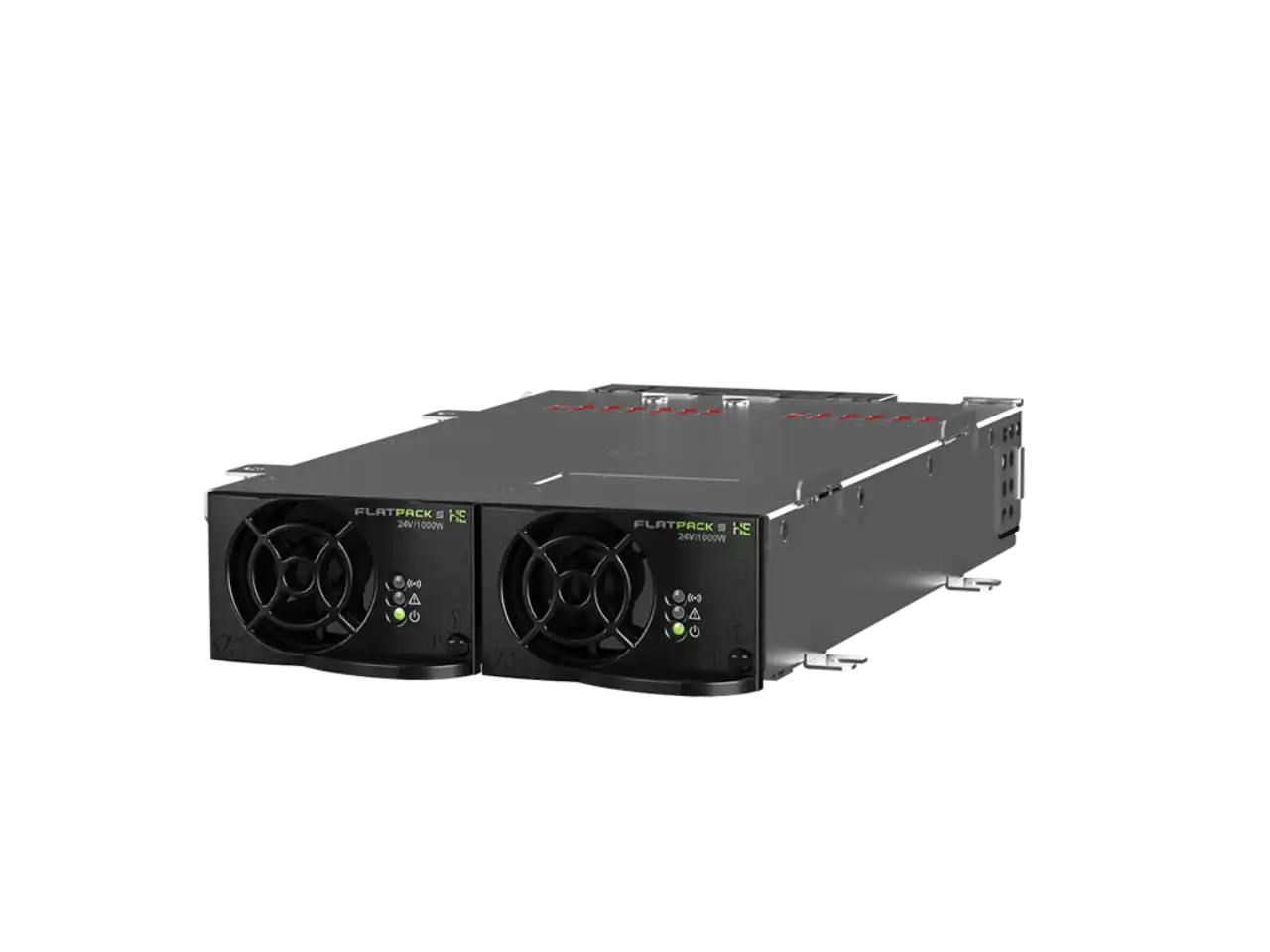

Flatpack S eraldiseisev süsteem
Flatpack S Stand-Alone PR on kompaktne eraldiseisev alaldisüsteem rakendustesse, kus on vaja väikest ja lihtsalt paigaldatavat toitemoodulit, mitte integreeritumat riiulipõhist süsteemi. See toetab 24 V, 36 V ja 48 V süsteeme, mahutab kaks Flatpack S alaldimoodulit ning sobib kasutamiseks telekomi-, raudtee-, energiataristu-, offshore-, merendus- ja tööstuskeskkondades. Kompaktne mõõt, maast isoleeritud väljund ja paindlikud paigaldusvõimalused teevad selle sobivaks kohtadesse, kus paigaldusvabadus on oluline.
See versioon on mõeldud lihtsaks paigalduseks ja erineva suurusega lahenduste koostamiseks. Kuni kolm üksust saab paigaldada üksteise peale ning süsteem toetab eri pingetele mõeldud Flatpack S alaldimooduleid. Sisendi poolel kasutatakse kaabliotsi ja väljundis M6 kaablikinga ühendusi. Vajadusel saab süsteemi kasutada koos välise kontrolleriga. Praktikas sobib see projektidesse, kus on vaja kompaktset DC allikat, lihtsat füüsilist integreerimist ja rohkem paigaldusvabadust kui tavapärase rackipaigaldusega jaotussüsteemis.

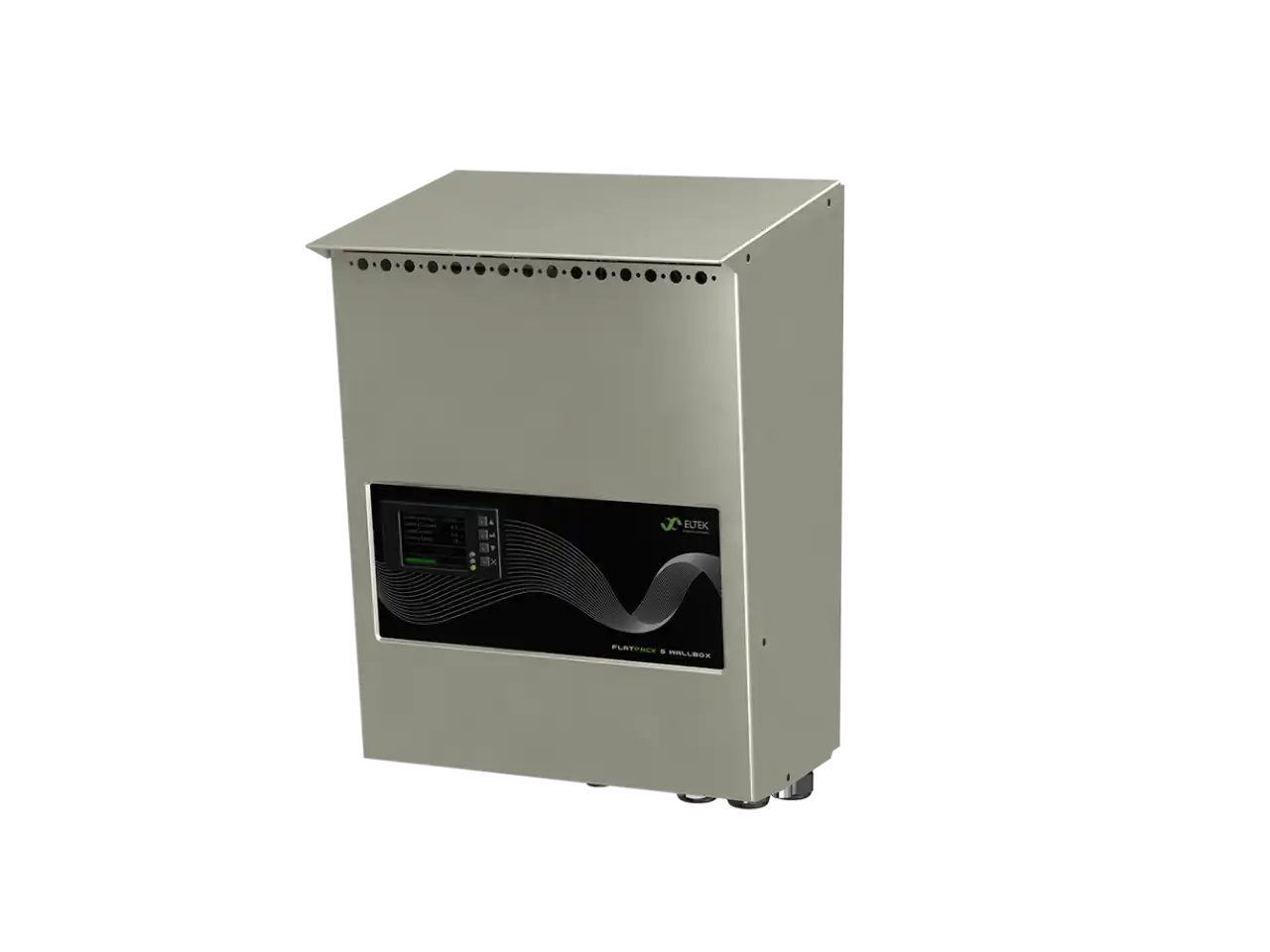

Flatpack S Wallbox
Flatpack S Wallbox on kompaktne seinale paigaldatav alaldisüsteem telekomi- ja tööstuspaigaldustesse, kus põrandapinda on vähe ja eelistatakse lihtsat kapivaba formaati. See kasutab Flatpack S platvormi väikeses suletud korpuses, mis sobib praktiliseks integreerimiseks, kohapealseks hoolduseks ja kompaktseks alalistoiteks piiratud ruumiga keskkondades. Lahendus sobib juurdepääsuvõrkudesse, väikestesse tehnilistesse ruumidesse ja muudesse paigaldustesse, kus seinale paigaldatav formaat on praktilisem kui rackipõhine süsteem.
Peamine eelis on paigaldusviisi paindlikkus. Seinale paigaldatav formaat võimaldab kasutada Flatpack S ülesehitust kohtades, kus rackipaigaldus ei ole vajalik, võimalik või mõistlik. Praktikas sobib see väiksematesse telekomi- ja taristurakendustesse, kus on siiski vaja professionaalset alaldisüsteemi, integreeritud juhtimist ja kompaktset ülesehitust. Võrreldes riiulipõhiste versioonidega ei ole Wallboxi põhimõte racki integreerimine, vaid alaldisüsteemi paigutamine koormuse lähedale korrastatud ja ruumisäästlikus korpuses.
Alaldimoodulid ja seireplatvorm
See sektsioon annab ülevaate Flatpack S süsteemi peamistest koostisosadest alates alaldimoodulitest kuni kontrollerini, mida kasutatakse seireks, alarmide halduseks, seadistamiseks ja igapäevase töö jälgimiseks. See aitab paremini mõista, kuidas Flatpack S lahendus koostatakse kompaktseteks telekomi-, raudtee-, energiataristu-, tööstus- ja muudeks paigaldusteks.

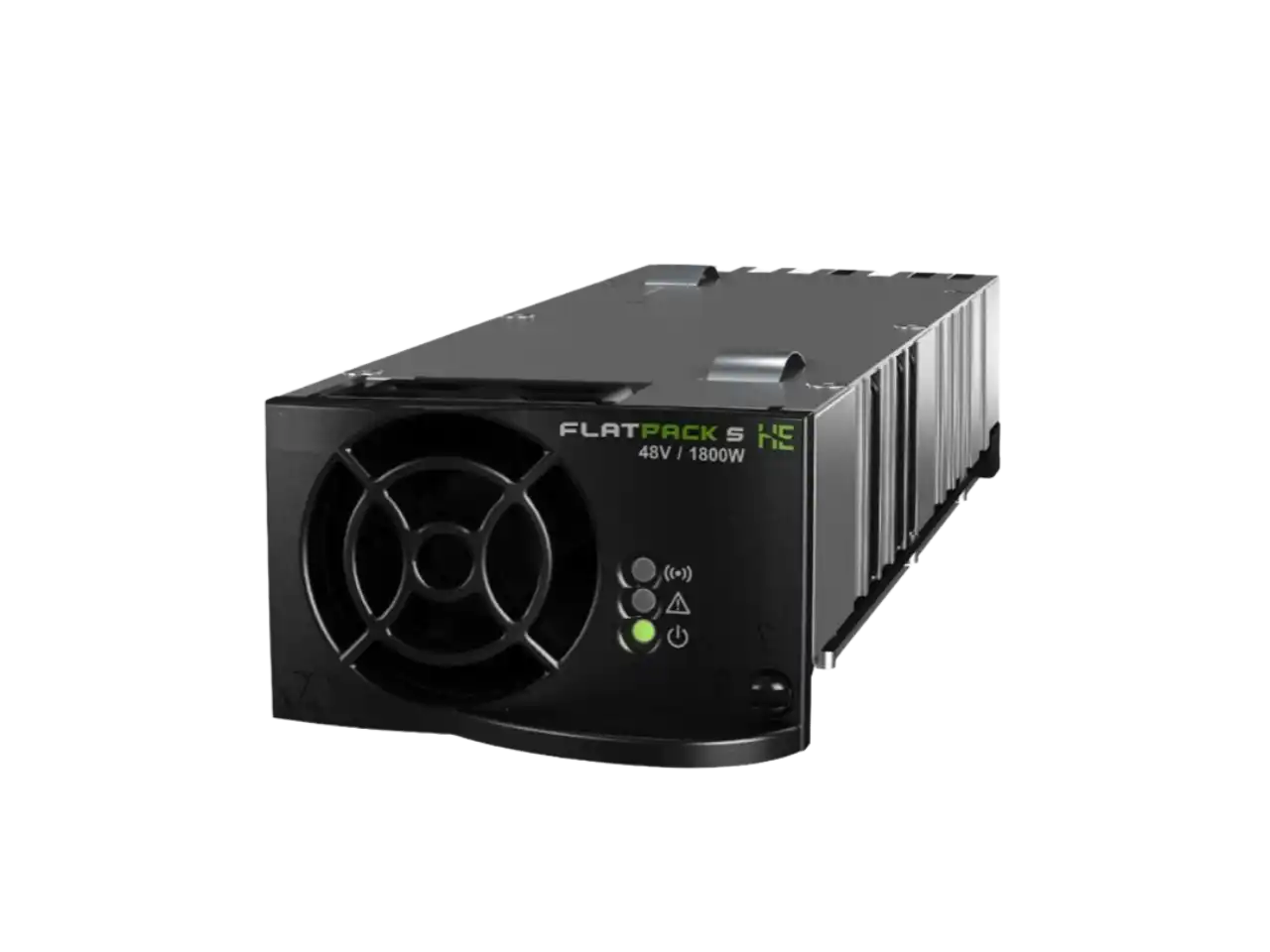

Flatpack S 48/1000HE ja 48/1800 alaldimoodulid
Flatpack S HE alaldimoodulid teevad põhilise toitemuunduse kompaktsetes Flatpack S alaldisüsteemides. Valikus on 1000 W ja 1800 W moodulid, mis võimaldavad sama kompaktse süsteemi kohandada erineva koormuse, redundantsuse ja paigaldusruumi järgi. Nii saab samale platvormile valida sobiva võimsuse, redundantsuse ja paigaldusformaadi.
HE alaldimoodulite praktiline eelis on see, et sama süsteemi ülesehitusega saab koostada eri võimsusega lahendusi. Süsteemi saab konfigureerida väiksema või suurema arvu alaldimoodulitega, kui valitud alaldiriiul ja kaitsmete lahendus seda võimaldavad. See sobib olemasolevates kappides tehtavatele uuendustele, väiksematele juurdepääsuvõrgu paigaldustele ja kohtadesse, kus koormus võib tulevikus kasvada. Kuna samas süsteemiloogikas saab kasutada nii 1000 W kui ka 1800 W mooduleid, on lihtsam arvestada redundantsuse, soojusrežiimi ja olemasoleva AC-toitega. Põhiväärtus on kompaktne alaldisüsteem, mida saab algusest peale konfigureerida eri võimsustele.

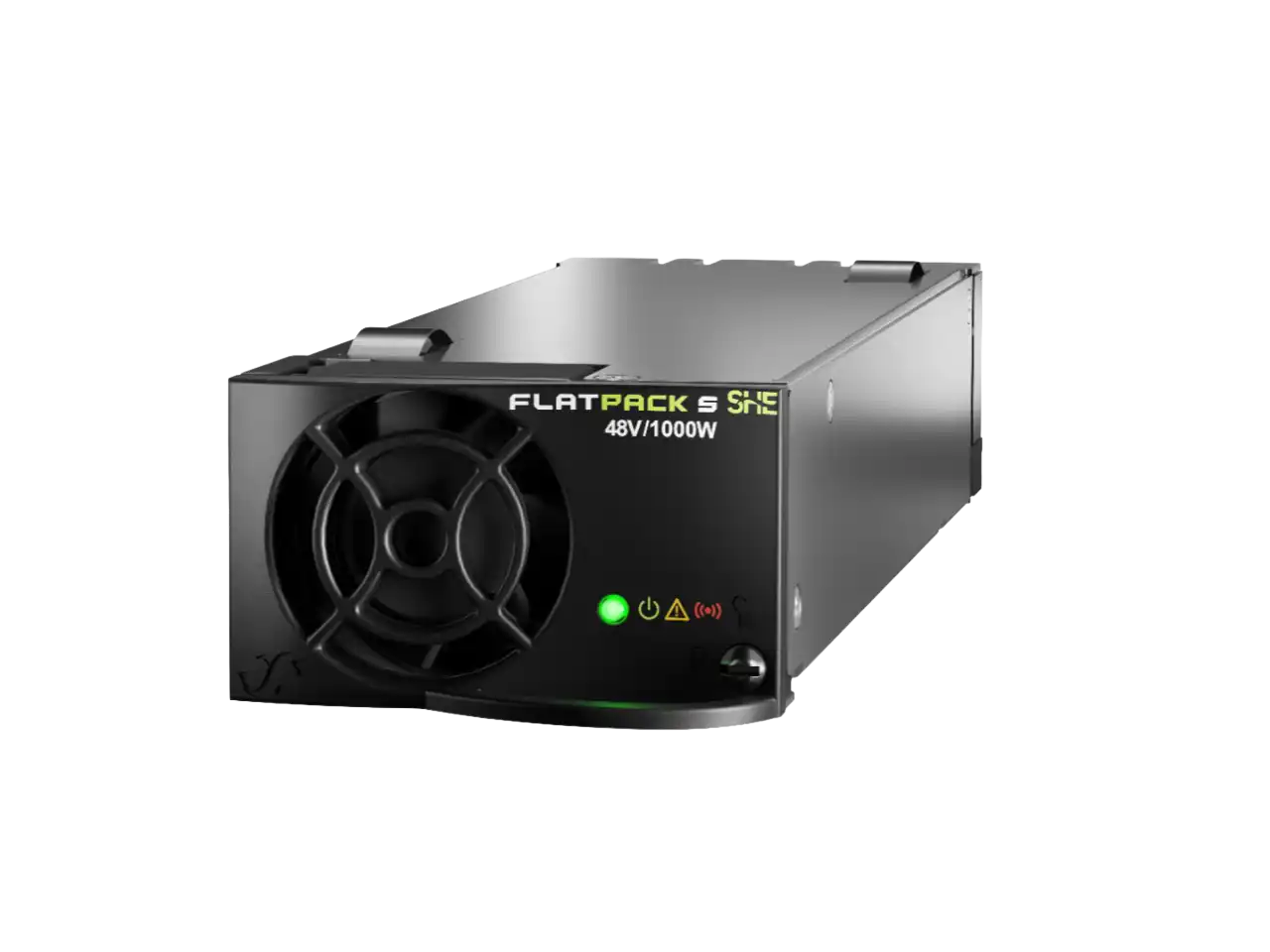

Flatpack S 48/1000 SHE alaldimoodul
48/1000 SHE on Flatpack S tooteperekonna kõrgema kasuteguriga alaldimoodul projektidesse, kus energiakadude vähendamine on olulisem. See sobib samasse kompaktsesse Flatpack S süsteemi ülesehitusse, kuid rõhk on paremal energiatõhususel. Moodul on asjakohane paigaldustes, kus kasutegur, soojusrežiim ja pikaajaline energiakulu mõjutavad süsteemi valikut rohkem. See sobib lahendustesse, kus soovitakse sama kompaktset platvormi, kuid rõhutakse suuremale kasutegurile.
SHE alaldimoodul annab Flatpack S süsteemidele kõrgema kasuteguriga valiku, kui energiakaod ja soojuseraldus on projektis olulisemad tegurid. Süsteemi formaat jääb samaks: kompaktsed alaldiriiulid, kuumvahetatavad moodulid ja piiratud ruumiga paigaldustesse sobivad konfiguratsioonid. Pika tööajaga paigaldustes võib ka mõõdukas kasuteguri erinevus olla oluline, eriti kui jälgitakse energiakulu, jahutuskoormust või töörežiimi. SHE sobib juhul, kui on vaja kõrgemat kasutegurit ilma Flatpack S platvormi muutmata.

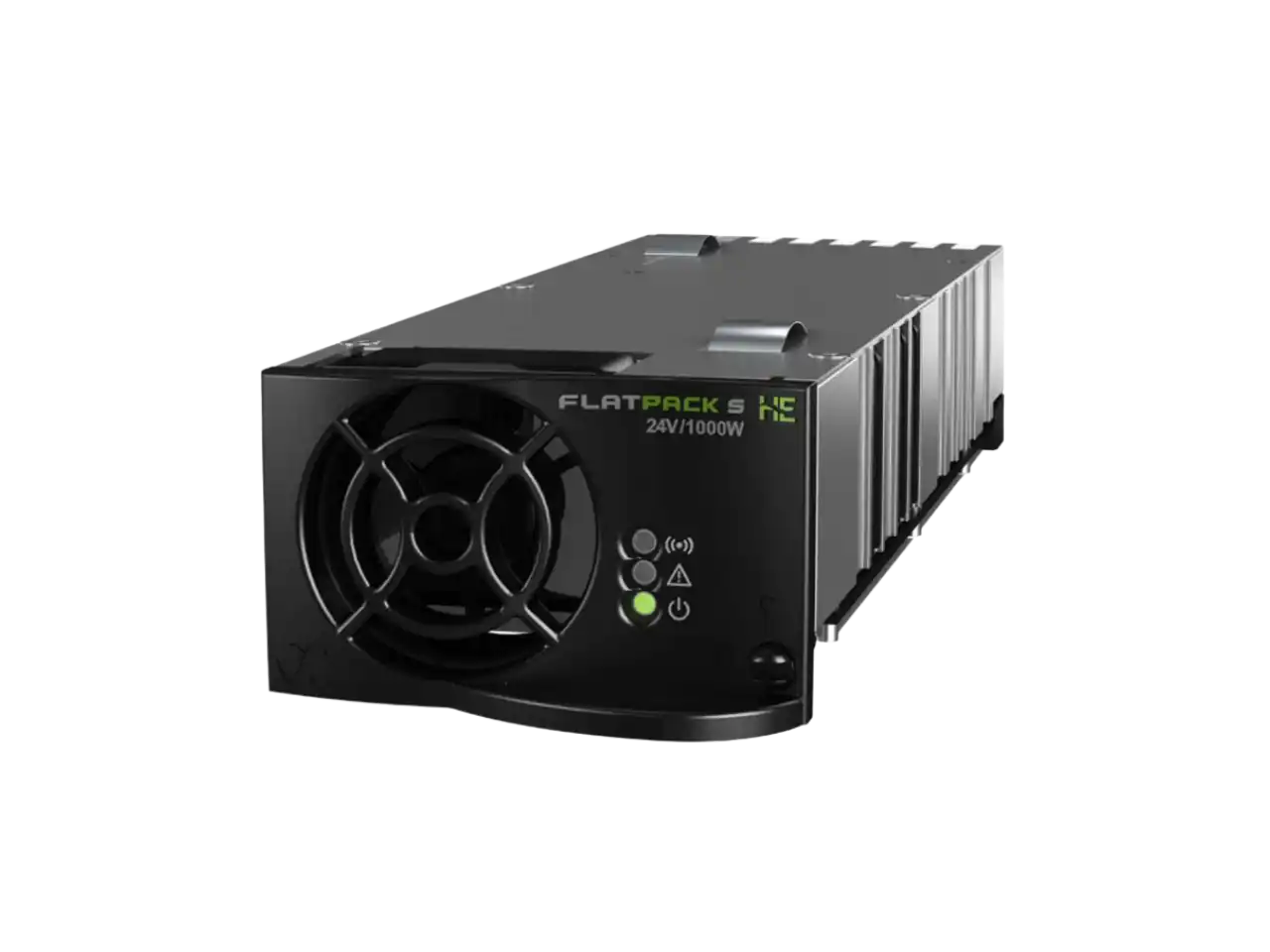

Flatpack S 24/1000 HE aladimoodul
Flatpack S 24/1000 HE on kompaktne 24 V alaldimoodul raudtee- ja energiataristu alaldisüsteemidesse, kus ruumi on vähe, kuid töökindlus ja hooldatavus on olulised. See ühendab lühikese 217 mm korpuse, kuumvahetatava ülesehituse, väljundi OR-ing kaitse ja laia töötemperatuuri vahemiku 1000 W formaadis. Flatpack S süsteemis toimib see moodulina kompaktsetes alaldiriiulites ja rackisüsteemides, mis toidavad juhtimis-, kaitse-, alarmi- ja seirekoormusi. Moodul sobib rakendustesse, kus on vaja väikest ruumivajadust, lihtsat vahetust ja stabiilset tööd nõudlikes tingimustes.
See moodul sobib kompaktsetesse 24 V paigaldustesse raudtee-, metroo- ja energiataristu keskkondades. Seda kasutatakse kohtades, kus juhtimis-, kaitse-, alarmi- või PLC-süsteemid vajavad stabiilset alalistoidet piiratud ruumiga kappides või seadmeruumides. Alaldimoodul annab 1000 W nimivõimsuse, reguleeritava 21–29 VDC väljundvahemiku, voolu jagamise moodulite vahel, lühisekaitse ning laia AC/DC sisendpinge vahemiku. See sobib projektidesse, kus on vaja kompaktset 24 V alaldisüsteemi, lihtsat vahetust paigalduskohas ja ühilduvust laiema Flatpack S platvormiga.

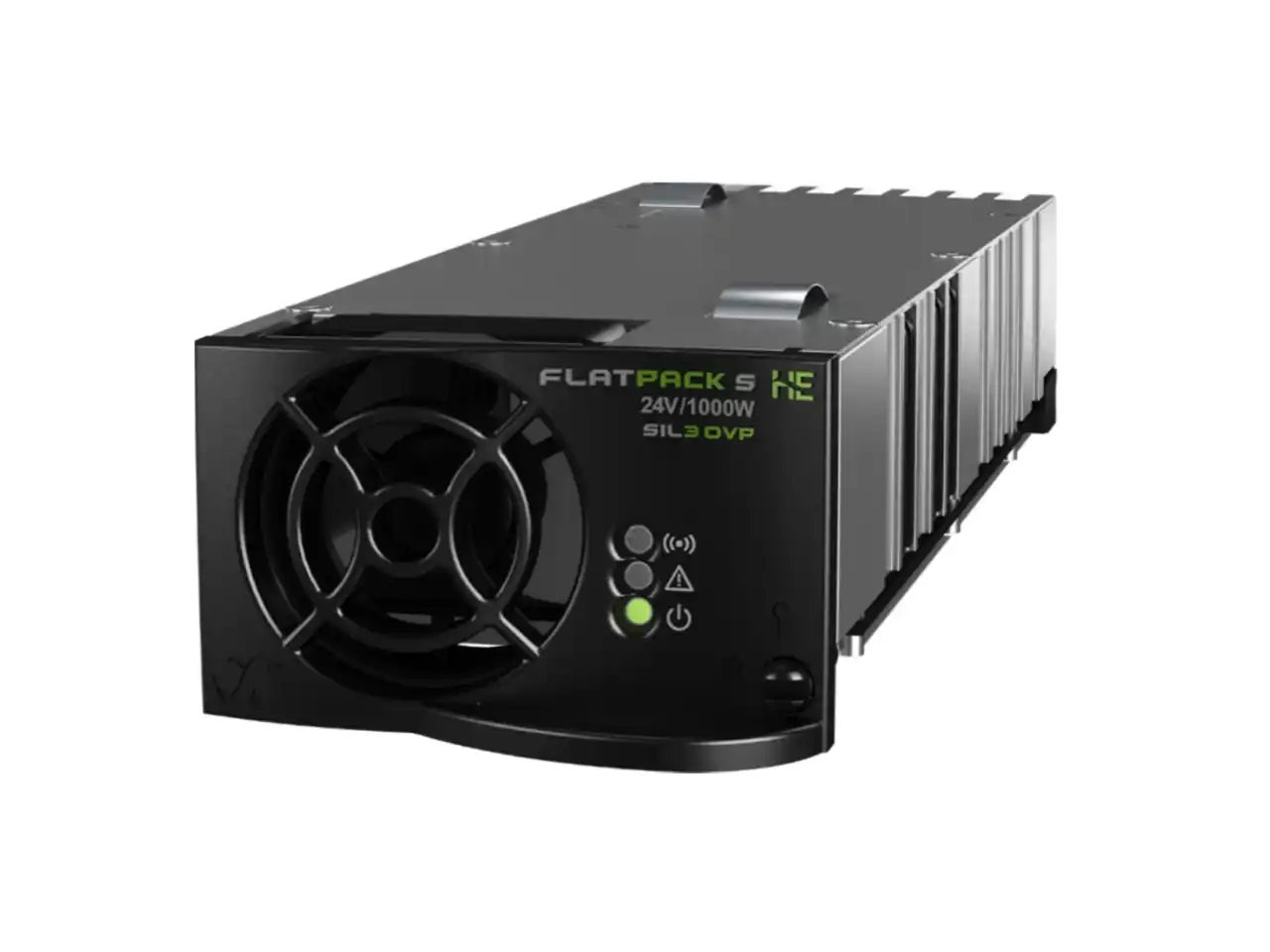

Flatpack S 24/1000 SIL OVP alaldimoodul
Flatpack S 24/1000 SIL OVP on kompaktne 24 V alaldimoodul offshore-, protsessitööstuse ja muudesse kriitilise ohutusega rakendustesse, kus väljundi liigpingekaitse on oluline nõue. See ühendab lühikese korpuse, kuumvahetatava ülesehituse, suure võimsustiheduse ja SIL3 tasemega väljundi liigpingekaitse 1000 W mooduliformaadis. Flatpack S süsteemis sobib see kompaktsetesse 3U lahendustesse, kus ohutus- ja automaatikafunktsioonide jaoks on vaja stabiilset 24 V alalistoidet.
See alaldimoodul on mõeldud offshore- ja protsessitööstuse ohutus- ja automaatikasüsteemidele, kus kompaktses paigalduses on vaja stabiilset alalistoidet. Tüüpiliselt kasutatakse seda 3U rackisüsteemides koos Smartpack S kontrolleriga 2–8 kW rakendustes, kus on oluline väike ruumivajadus ja madal soojuseraldus. Moodul sisaldab ka OR-ing kaitset, laia töötemperatuuri vahemikku ja merendusega seotud vastavusi, mistõttu sobib see kohtadesse, kus kompaktne formaat peab olema ühendatud tugevama ohutuskeskse alalditoite ülesehitusega.

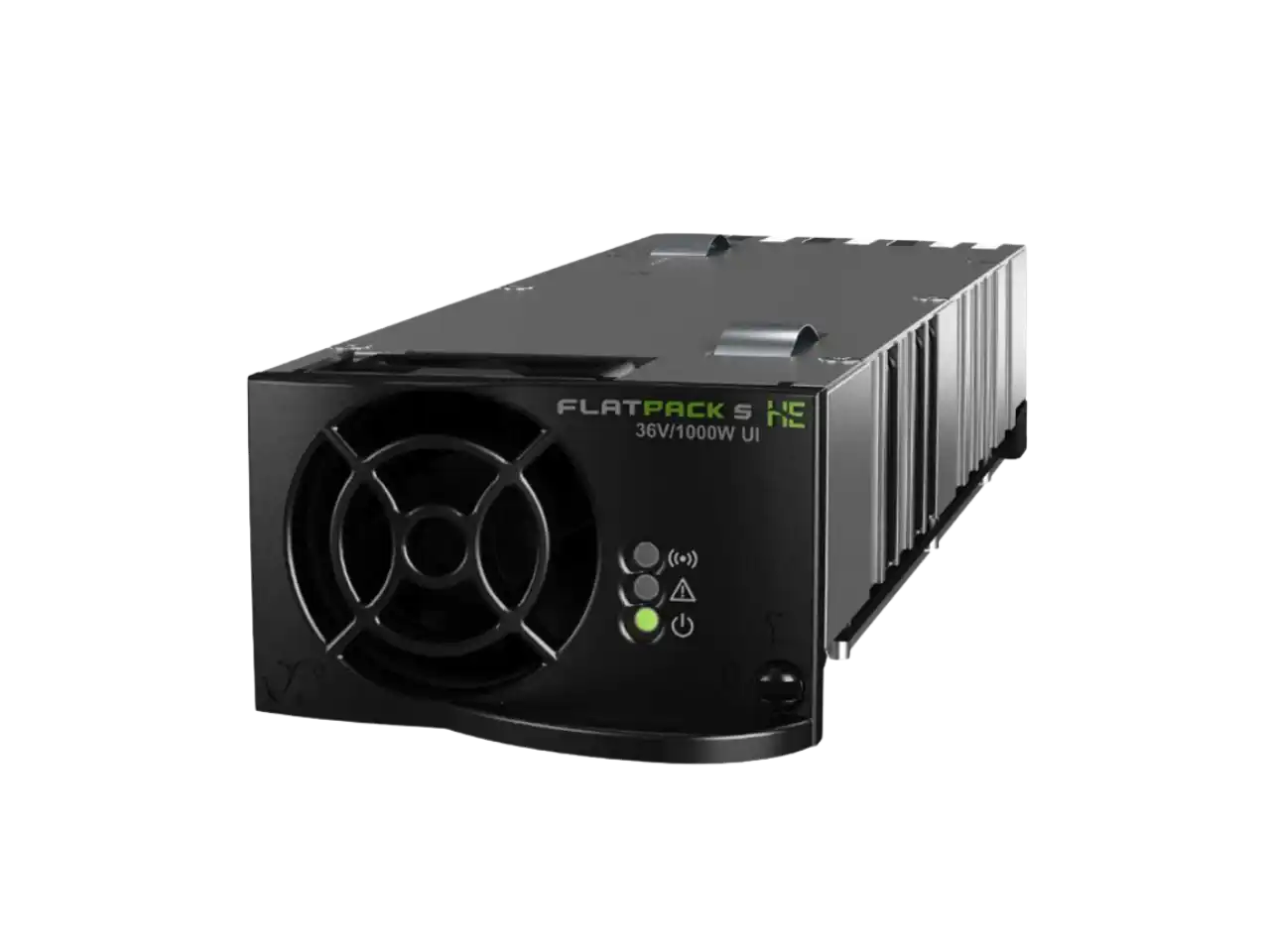

Flatpack S 36/1000 HE UI alaldimoodul
Flatpack S 36/1000 HE UI on kompaktne 36 V alaldimoodul raudtee-, metroo- ja energiataristu rakendustesse, kus töökindlus ja piiratud paigaldusruum on mõlemad olulised. See ühendab lühikese 217 mm korpuse, kuumvahetatava ülesehituse, laia AC- ja DC-sisendpinge vahemiku ning raudteerakendustele sobiva EMC-vastavuse 1000 W mooduliformaadis. Flatpack S süsteemides sobib see kompaktse alalditoite lahenduseks signalisatsiooni-, juhtimis- ja seotud taristukoormustele.
See moodul sobib tehnilistesse keskkondadesse, nagu FST-modemisüsteemid, liiniplokisüsteemid, rööbasahelad, signalisatsioonireleed ja sekundaaralajaamad. Seda kasutatakse kompaktsetes Flatpack S lahendustes, sh 3U süsteemides, eraldiseisvates alaldiriiulites ja väiksemates Bulk Feed riiulites, kus on oluline ruumitõhusus ja stabiilne alalistoide. Lai DC/AC sisendpinge taluvus ja raudteerakenduste sertifikaadid teevad mooduli sobivaks transpordi- ja energiataristu paigaldustesse, kus kehtivad rangemad töö- ja vastavusnõuded.

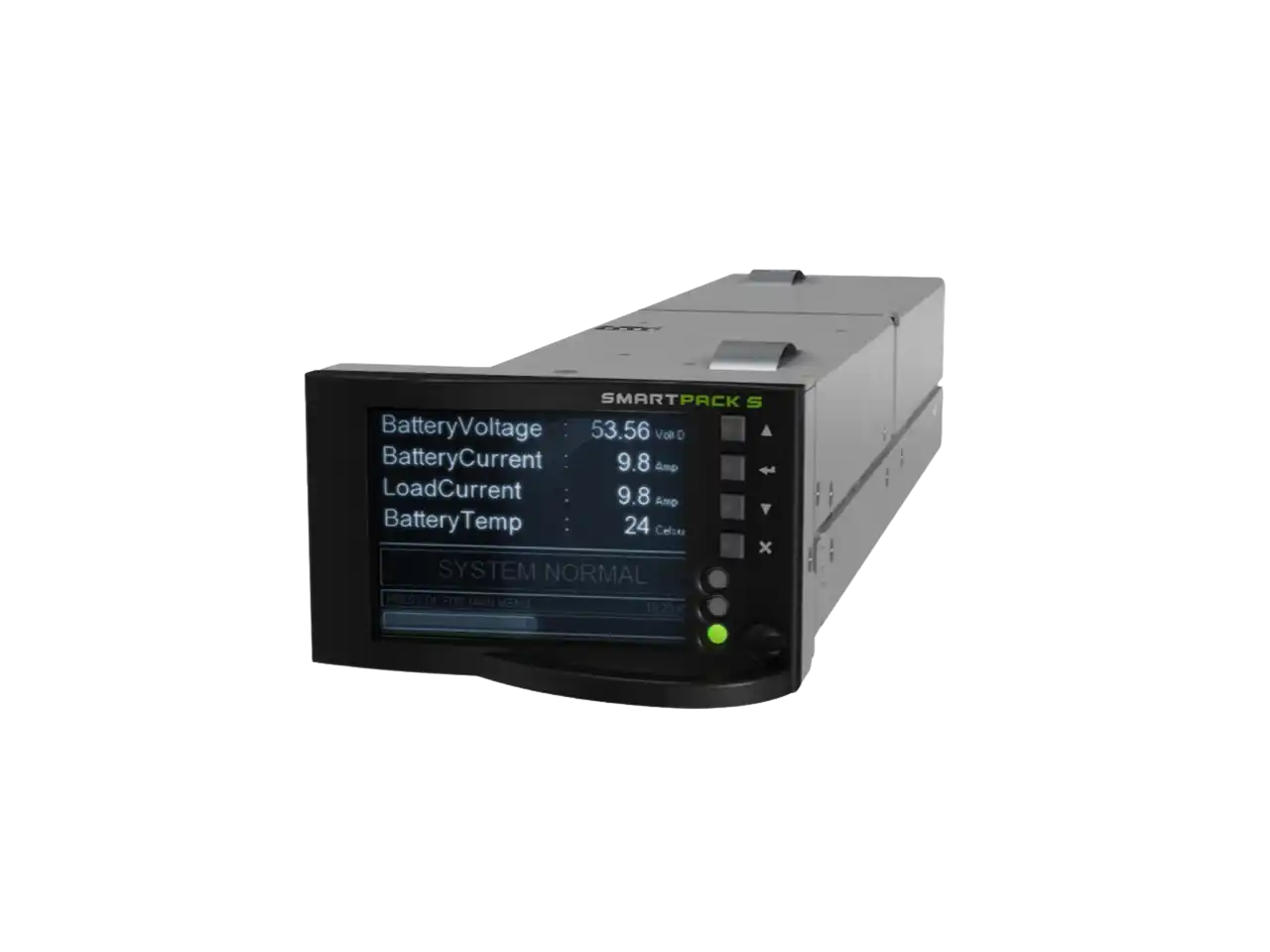

Smartpack S kontroller
Smartpack S on Flatpack S süsteemide juhtimis- ja seirekontroller väiksemates ja keskmise suurusega telekomi- ning tööstuspaigaldustes. See sobib piiratud ruumiga paigaldustesse ning võimaldab süsteemile kohalikku ja kaugjuurdepääsu integreeritud ekraani ja Etherneti ühenduse kaudu. Flatpack S süsteemis annab see ligipääsu süsteemi olekule, alarmidele, seadistustele ja igapäevasele seirele. Kontrolleri väärtus ei piirdu juhtimisega: operaator saab hallata süsteemi tööd, vaadata sündmusi ja jälgida olulisi tööväärtusi ilma eraldi suuremat juhtpaneeli lisamata.
Smartpack S toetab seire- ja juhtimisfunktsioone 12 VDC, 24 VDC, 48 VDC ja 60 VDC süsteemides. See sisaldab Etherneti juurdepääsu, SNMP tuge, logimist, automaatset akuseiret ja akuteste, kuut programmeeritavat releeväljundit, kuut programmeeritavat mitmeotstarbelist sisendit ning aku- ja koormuste lahutamise juhtimist. Kohalik 2,2-tolline värviekraan ja esipaneeli nupud teevad selle sobivaks paigaldustesse, kus kohapealne hooldusligipääs on endiselt oluline. Praktikas annab Smartpack S Flatpack S süsteemidele kompaktse, kuid võimeka kontrolleri, mitte ainult alaldimoodulite põhiseire.
Vajate abi sobiva Flatpack S konfiguratsiooni valikul?
Flatpack S katab laia valiku kompaktseid alaldisüsteemi formaate, alaldimoodulite valikuid ja kasutusstsenaariume. Kui võrdlete 1U ja 2U lahendusi, Bulk Feed süsteemi ja integreeritud jaotust või telekomi-, raudtee-, energiataristu-, merendus- või tööstusrakendusi, aitab Astrec leida projektile sobivaima platvormi ülesehituse.
