CE+T Flexa 200 modulaarne UPS-süsteem – skaleeritav 20–640 kW kriitilise toite platvorm
Flexa 200 on modulaarne UPS-platvorm suurematele kolmefaasilistele kriitilise toite süsteemidele, kus töökindlus, hooldatavus ja laiendatavus tuleb arhitektuuri sisse planeerida juba projekteerimisel. Platvorm on üles ehitatud 20 kW kuumvahetatavatele (hot-swap) UPS-moodulitele ning võimaldab võimsust ja varundatust kasvatada samm-sammult – väiksemast algsüsteemist kuni suurevõimsuslike mitmekapiga süsteemideni – ilma et tuleks algset platvormi välja vahetada või hiljem süsteemi täielikult ümber ehitada.
Flexa 200 eristub selle poolest, et iga moodul sisaldab omaenda staatilist möödaviiku. Lisaks saab süsteemi täiendada Smart Bypass mooduliga, mis tõstab tõhususe kuni 98%-ni ka suurema võimsuse korral. Platvormi saab toita kahest sõltumatust sisendist – AC1 ja AC2 – säilitades seejuures süsteemi täisvõimsuse. See annab nõudlikumate paigaldiste jaoks täiendava töökindluse ja projekteerimispaindlikkuse. Ümberlülitus akudele toimub tõelise 0 ms-ga, süsteem ei sõltu master/slave loogikast ja kommunikatsioon on varundatud. Paindlik kolmefaasiline sisend-väljundarhitektuur muudab Flexa 200 sobivaks tööstus-, telekomi-, kommunaal- ja taristukeskkondadesse, kus pikaajaline toitearhitektuur on olulisem kui pelgalt varutoiteaja lisamine.
Flexa 200 modulaarne UPS – peamised omadused ja eelised
Mõeldud skaleeritavatele kolmefaasilistele kriitilise toite süsteemidele, kus hooldatavus, töökindlus ja laiendatavus on sama tähtsad kui varutoite jõudlus ise.
Modulaarne 20 kW arhitektuur
Flexa 200 on üles ehitatud 20 kW kuumvahetatavatele (hot-swap) toitemoodulitele. Võimsust ja varundatust saab lisada samm-sammult, ilma et oleks vaja algset süsteemiplatvormi välja vahetada.
Staatiline möödaviik igas moodulis
Iga UPS-moodul sisaldab omaenda staatilist möödaviiku. See parandab süsteemi töökindlust ja aitab tagada toite katkematuse hoolduse ajal või moodulitasandi rikete korral.
Smart Bypass’i kõrge kasutegur
Valikuline Smart Bypass moodul võimaldab saavutada kuni 98% kasuteguri. See teeb süsteemi eriti sobivaks suuremate paigaldiste jaoks, kus koormus on pidev.
Kahe sisendiga toitearhitektuur
Flexa 200 saab toite kahest sõltumatust toiteliinist, AC1 ja AC2, säilitades seejuures süsteemi täisvõimsuse. See tagab suurema töökindluse ja paindlikkuse paigaldiste projekteerimisel.
Flexa 200 variandid ja konfiguratsioonid
Vaadake üle Flexa 200 platvormi peamised variandid, süsteemiarhitektuurid ja laiendamisvõimalused.

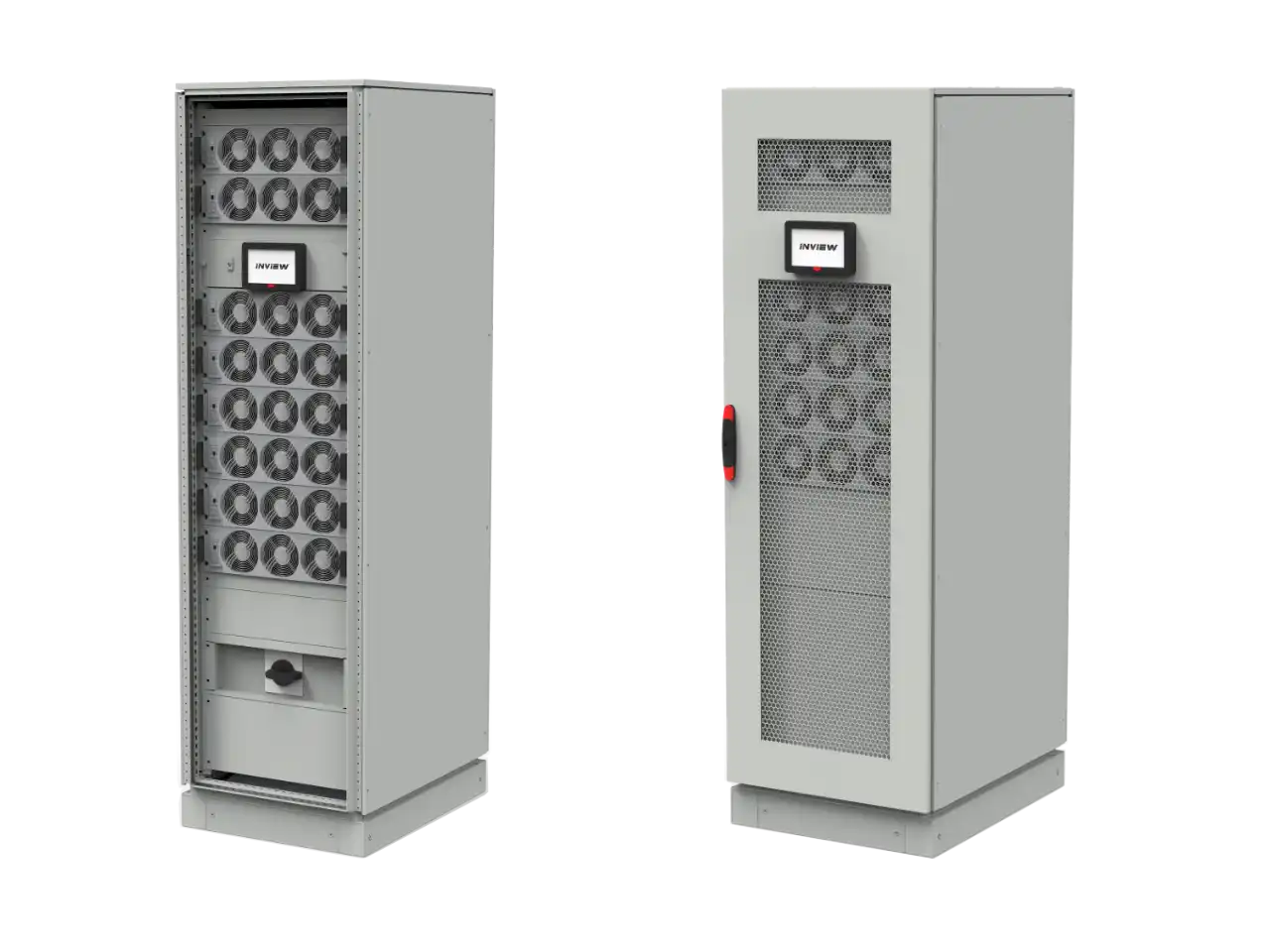

Flexa 200 400/400 ja 400/230
Flexa 200 on saadaval kahes versioonis: kolmefaasilise väljundiga (3F→3F) ja ühefaasilise väljundiga (3F→1F). Versioon 400/400 on mõeldud suurematele kolmefaasilistele taristutele ja skaleerub kuni 640 kW-ni. Versioon 400/230 on ette nähtud ühefaasilistele kriitilistele koormustele kolmefaasilises taristus ja skaleerub kuni 100 kW-ni. Standardkonfiguratsioonid ulatuvad kompaktsetest 20–60 kW integreeritud akudega kapist kuni 160 kW ja 200 kW konfiguratsioonideni kapi kohta. Kogu Flexa 200 põhiloogika jääb samaks: 20 kW moodulipõhine ülesehitus, kuumvahetatavad (hot-swap) moodulid ja paindlik kapipõhine paigaldus.
See annab Flexa 200-le laia kasutusvahemiku ilma platvormi loogikat muutmata. Väiksemad süsteemid saab ehitada kompaktsetesse kapidesse, kus akud asuvad samas korpuses. Suuremad projektid kasutavad suurema mahutavusega kappe ja paralleelset laiendust kuni 640 kW-ni. Üks kontroller suudab hallata kuni 32 × 20 kW moodulit. Saadaval on ka sama disainiga akukapid. Tüüpilised kapimõõtmed – 600 × 2100 × 800 mm – hoiavad süsteemi oma võimsusklassi kohta kompaktsena. Nõudlikumate keskkondade jaoks saab tellida kohandatud konfiguratsioone, sealhulgas kõrgema IP-klassiga kapivariante.

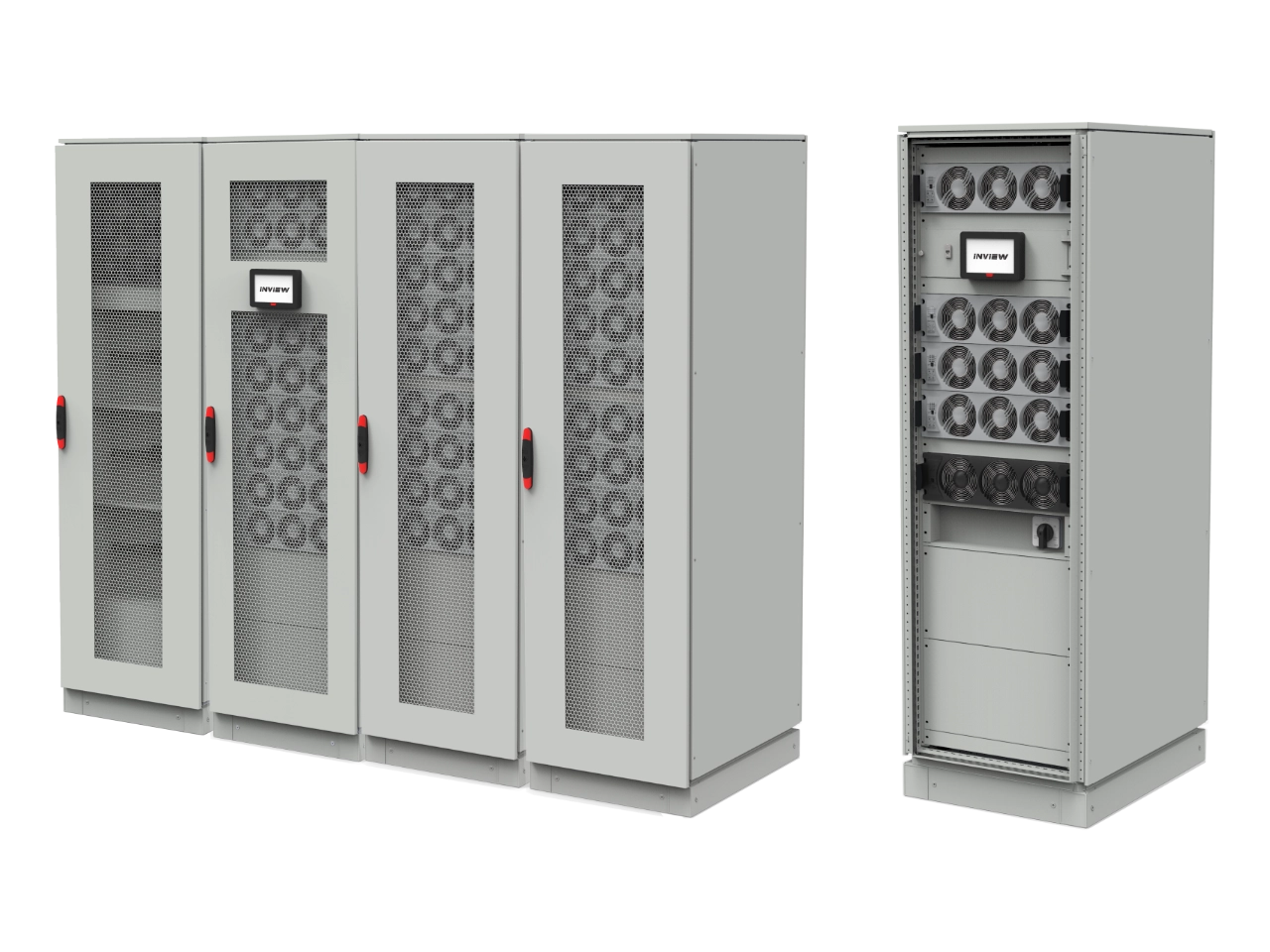

Flexa 200 400/400 Smart Bypass’iga
See versioon ühendab standardse Flexa 200 400/400 modulaarse UPS-platvormi eraldi Smart Bypass arhitektuuriga. See võimaldab toita süsteemi kahest sõltumatust toiteliinist – AC1 ja AC2 – säilitades seejuures süsteemi täisvõimsuse. See on peamine funktsionaalne erinevus võrreldes standardse 400/400 versiooniga. Lisaks tõstab SBP versioon kasuteguri tavapäraselt 96%-lt kuni 98%-ni. See teeb selle eriti sobivaks suuremate kolmefaasiliste paigaldiste jaoks, kus on oluline nii toite katkematus kui ka kasutegur.
Võrreldes standardse Flexa 200 400/400 versiooniga lisab SBP versioon eraldi 200 kW / 3U Smart Bypass mooduli ja toob sisse teistsuguse süsteemiarhitektuuri suurematele kriitilise toite projektidele. Standardkonfiguratsioonid on 80, 160, 200, 400 ja 580 kW. Kuni 200 kW kasutatakse ühte SBP-d, 400 kW jaoks kahte ja 580 kW süsteemide jaoks kolme. SBP variant sobib kõige paremini projektidesse, kus eesmärk ei ole ainult modulaarne UPS-kaitse, vaid ka kõrgem kasutegur ja pseudo A+B-stiilis kahesisendilise toiteliini varundatus ühes platvormis.
Põhikomponendid ja kontrollerid
Tutvuge Flexa 200 platvormi peamiste ehitusplokkidega – toitemoodulitest ja Smart Bypass arhitektuurist kuni juhtimis- ja seirekihini, mis toetab konfiguratsiooni, varundatust ja süsteemitasandi järelevalvet.

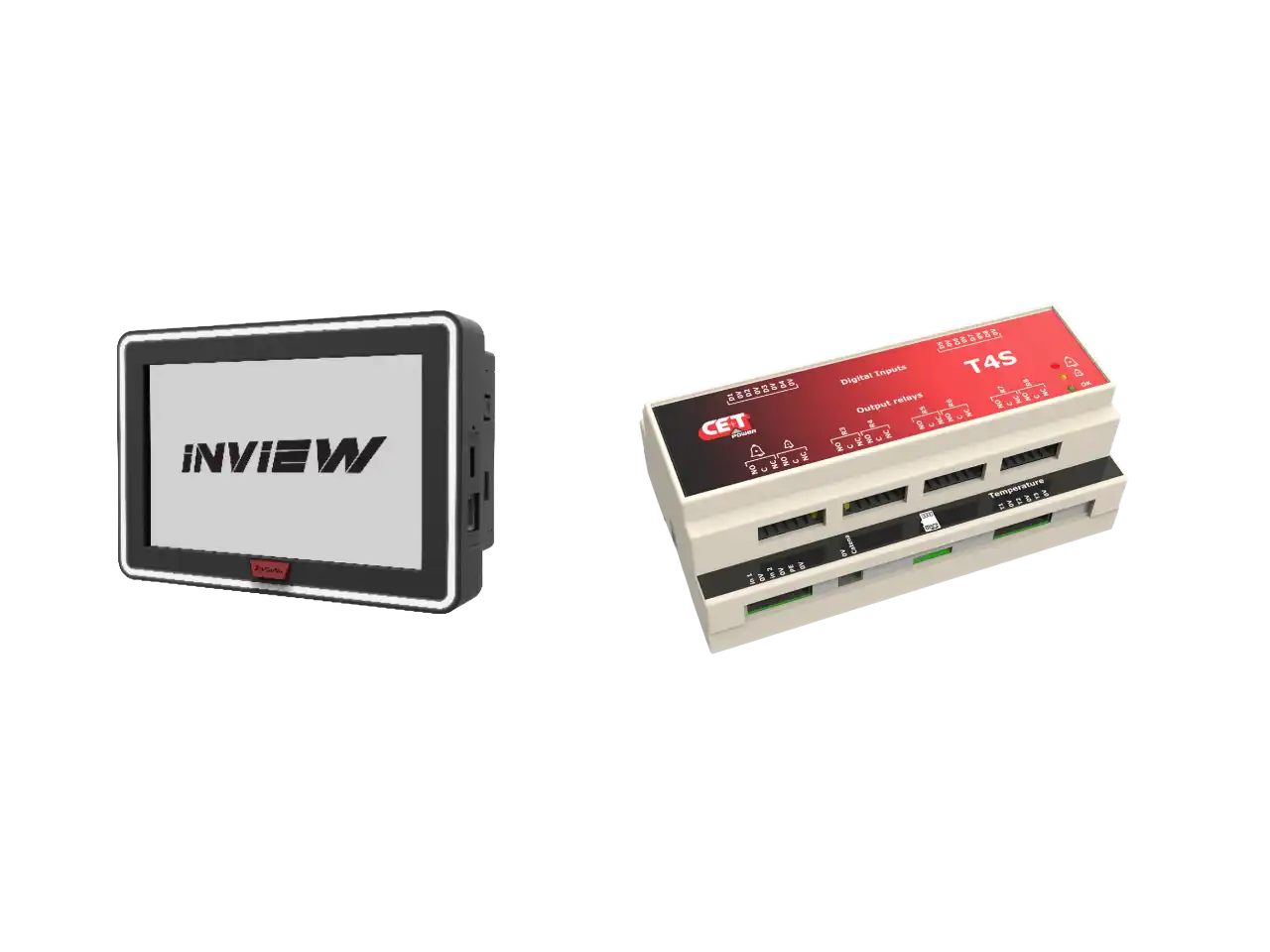

Inview X + T4S juhtimisarhitektuur
Inview X ja T4S moodustavad Flexa 200 platvormi seire- ja juhtimiskihi. Inview X on operaatoriliides monitooringuks, alarmide haldamiseks ja parameetrite seadistamiseks. T4S vastutab taustapoolsete funktsioonide eest – süsteemi seaded, aku juhtimine ja side Flexa 200 moodulitega. Oluline eelis on see, et UPS-i töö ei sõltu kummastki kontrollerist kui ühtsest juhtüksusest. Toitemoodulid koordineerivad omavahel oma sisemise juhtimisloogika kaudu.
Juhtimise ja toitemuunduse eraldatus parandab süsteemi töökindlust. Inview X annab operaatorile selge liidese seadistamiseks ja diagnostikaks. T4S haldab süsteemi laiemaid funktsioone – seiret, alarme ja aku juhtimist. Kui kumbki kontroller peaks kättesaamatuks muutuma, jätkab UPS tööd. Toitemoodulid töötavad edasi oma sisemise juhtimisloogika alusel.

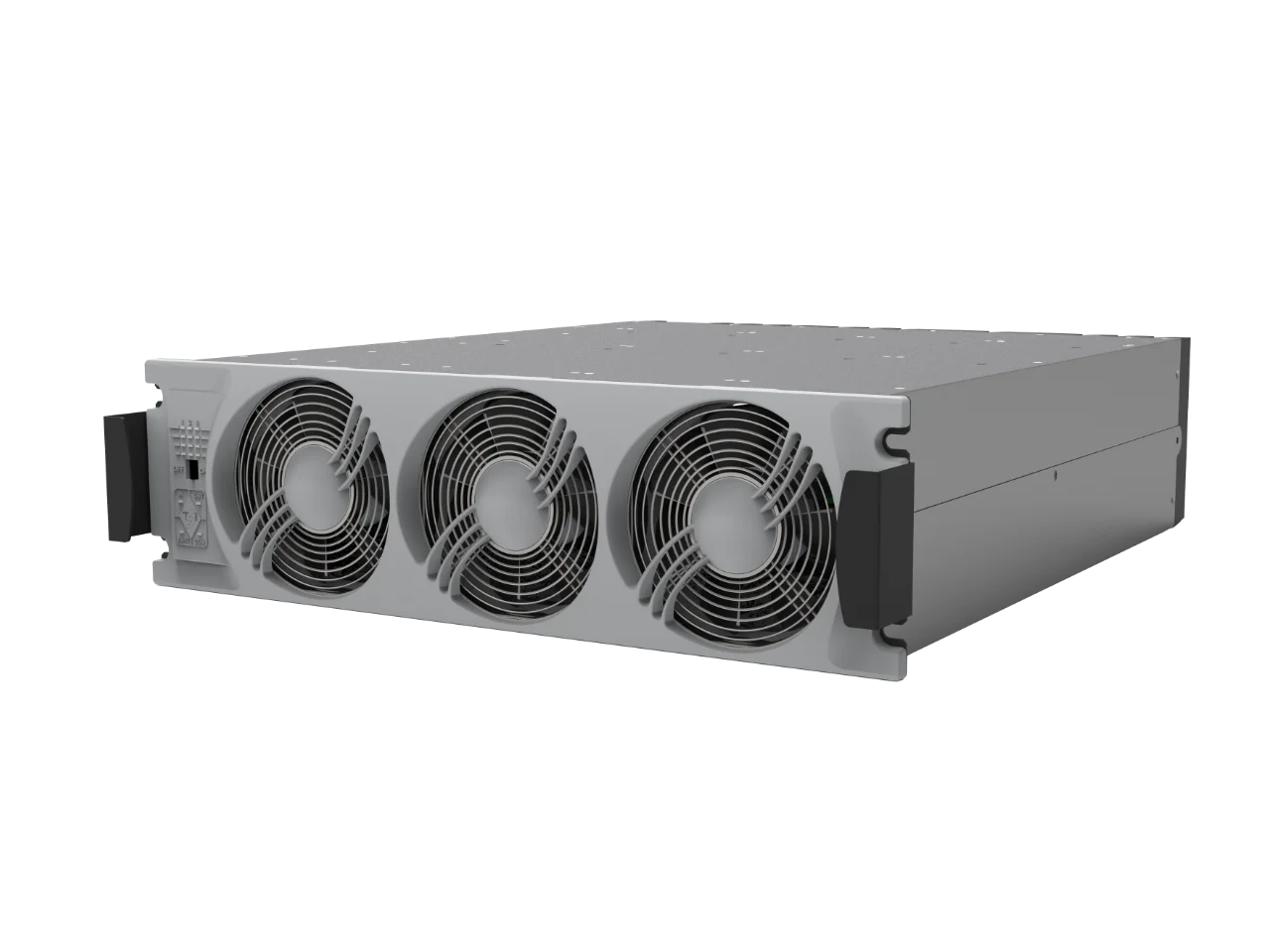

Flexa 200 20 kW toitemoodulid
Iga Flexa 200 süsteem on üles ehitatud 20 kW / 20 kVA toitemoodulitele, mida saab kasutada nii 3F→1F kui ka 3F→3F arhitektuurides. Moodul toetab 408 VDC akusüsteemi ja pakub kuni 17 kW laadimisväljundit mooduli kohta. Süsteem skaleerub kuni 32 moodulini paralleelselt. Kasutegur online-režiimis on 96%, akutoitel samuti 96%. Sisemine disain kasutab kahekordset DSP-juhtimist ja galvaanilist eraldust, mis tagab töökindluse ja stabiilse moodulitasandi töö.
Moodulipõhine ülesehitus annab Flexa 200-le skaleeritavuse ja hooldatavuse. Ühe suure toiteploki asemel kasvab süsteem identsete 20 kW moodulite lisamise teel. See võimaldab võimsuse, varundatuse ja hooldusstrateegia üles ehitada sama põhiüksuse ümber. Sama mooduliperekonda kasutatakse nii 400/230 kui ka 400/400 süsteemivariantides. See lihtsustab platvormi standardiseerimist, säilitades paindlikkuse erinevate väljundarhitektuuride jaoks. Valikuline Smart Bypass on saadaval süsteemitasandi lisandina, mitte eraldi mooduliperekonnana.

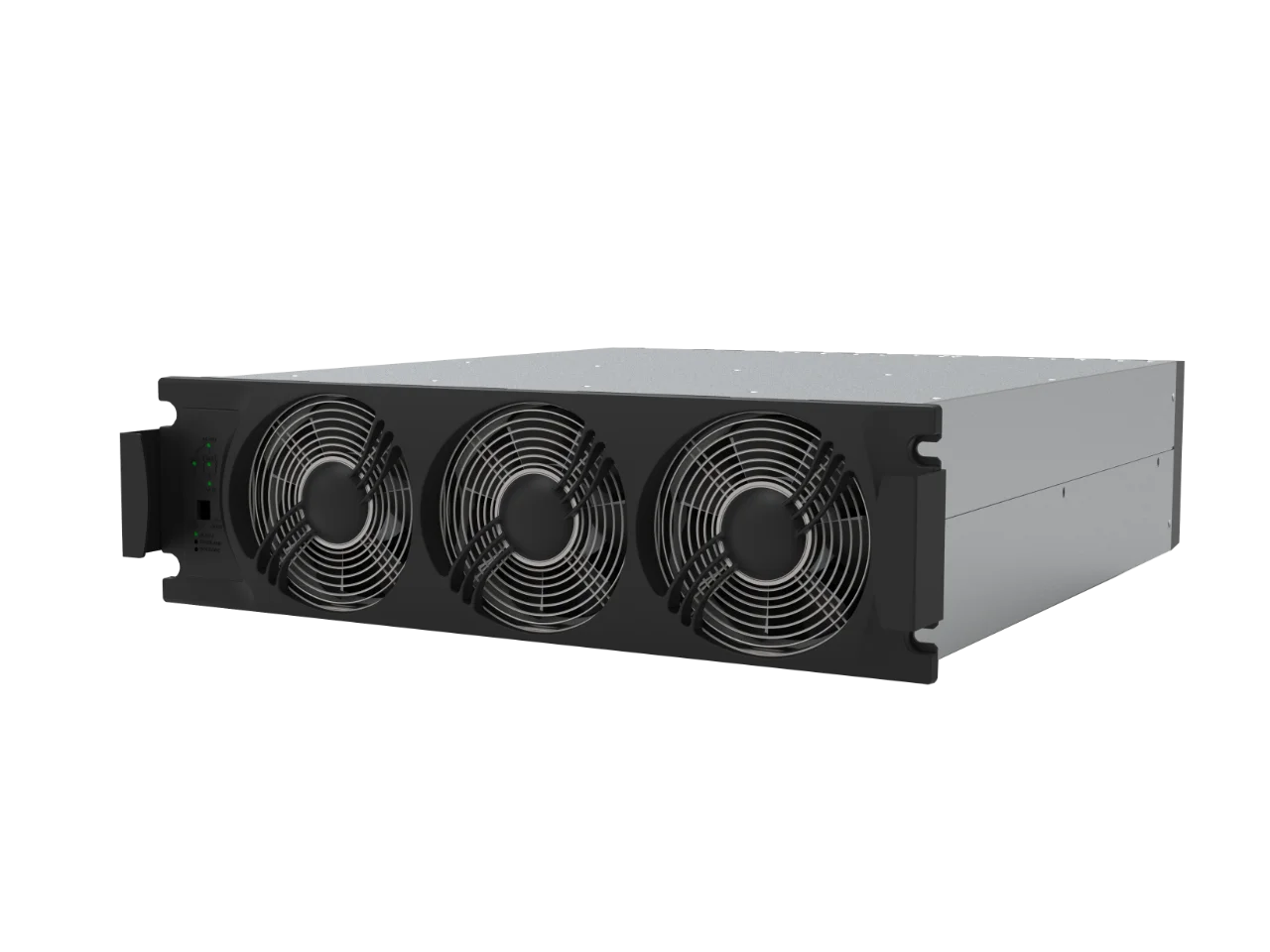

Flexa SBP 200 kW – Smart Bypass moodul
Flexa SBP on eraldi 200 kW Smart Bypass moodul, mida kasutatakse suuremates Flexa 200 400/400 süsteemides. Selle ülesanne ei ole asendada UPS-mooduleid, vaid lisada kõrgema kasuteguriga töötee ja võimaldada AC1 + AC2 kahesisendilise toiteliini arhitektuuri. Normaalrežiimis töötab süsteem kuni 98% kasuteguriga. Kui toitepinge läheb lubatud piiridest välja, lülitub süsteem tagasi Flexa 200 inverterimoodulitele, tagades puhta sinussignaali väljundi.
Süsteemitasandil muudab SBP moodul Flexa 200 standardsest modulaarsest UPS-ist keerukamaks arhitektuuriks suurematele kolmefaasilistele projektidele. Kuni 200 kW kasutatakse ühte SBP moodulit, 400 kW jaoks kahte ja 580 kW süsteemide jaoks kolme. Ümberlülitus on kavandatud toite katkematuse tagamiseks – naasmine SBP-lt Flexa’le toimub 0 ms-ga, Flexa’lt SBP-le üleminek on lühike. SBP moodul on võtmekomponent projektides, kus nõutakse nii modulaarset UPS-kaitset kui ka pseudo A+B-stiilis kahesisendilise toiteliini varundatust ühes platvormis.
Vajate abi õige Flexa 200 konfiguratsiooni valikul?
Aitame võrrelda Flexa 200 standardvariante, Smart Bypass arhitektuuri, akuvalikuid ja kapikonfiguratsioone vastavalt teie objekti andmetele, koormusprofiilile ja varundatusnõuetele.
