Iris 25 – kahesuunaline muundur energia edastamiseks pikkade vahemaade taha
Iris 25 on suure kasuteguriga kahesuunaline DC/DC-muundur, mis ühendab tavapärased 48 VDC akusüsteemid kõrgepinge 380 VDC jaotussiiniga. Iga mooduli võimsus on 2,5 kW ja tippkasutegur üle 96%. Muundur võimaldab energiat liigutada mõlemas suunas: 48 V pealt 380 V peale Step-Up režiimis või 380 V pealt 48 V peale Step-Down režiimis vastavalt süsteemi hetkevajadusele.
Iris 25 võimaldab edastada 48 V akuenergiat pikemate vahemaade taha ilma suuri ülekandekadusid tekitamata. Selleks tõstetakse 48 V akuenergia 380 VDC tasemele, et liigutada suuremat võimsust tõhusamalt üle sadade meetrite või kilomeetrite. Kaugemas punktis teisendab teine Iris süsteem pinge tagasi 48 V tasemele ja tagab koormuse toite. Sama lahendust saab korrata mitmes punktis, et luua hajutatud ja varundatud toitejaotus suuremates tööstus-, telekomi- või mikrovõrgutaristutes.
Kahesuunaline töö, kõrge kasutegur ja tõrkekindel ülesehitus
Iris 25 teisendab energiat 48 V ja 380 VDC süsteemide vahel suure kasuteguri ja tõrkekindla tööloogikaga. Hajutatud droop-juhtimine võimaldab paralleelsetel moodulitel koormust automaatselt jagada. Nii saab energiajaotust hoida töös ka siis, kui üks moodul eemaldatakse, vahetatakse või rikke tõttu välja langeb.
Täielikult kahesuunaline töö
Iga moodul edastab kuni 2,5 kW võimsust mõlemas suunas 48 V ja 380 V siinide vahel. See võimaldab kasutada paindlikke energiahalduse lahendusi.
Hajutatud koormusjagamine (TRS)
Kasutab droop-põhist voolu jagamise algoritmi, mis hoiab paralleelselt töötavad moodulid tasakaalus ja väldib ühte keskset rikkepunkti. Seda tööloogikat nimetatakse TRS-iks ehk True Redundant Structure.
Suur võimsustihedus
Kompaktne ülesehitus võimaldab koondada suure võimsuse standardsesse riiulisüsteemi. Nii saab sama formaadi põhjal konfigureerida ka suurema võimsusega lahendusi.
Kõrge kasutegur
Saavutab üle 96% kasuteguri nii Step-Up kui ka Step-Down režiimis. See vähendab soojuskadu ja aitab hoida energiakadu väikest.
Laiad DC-pinge töövahemikud
Talub sisend- ja väljundpingete kõikumist ning arvestab aku laadimistsüklite ja ülekandeliini pingelangudega.
Täiustatud juhtimine ja telemeetria
Ühildub CE+T Inview kontrolleritega ning võimaldab detailset moodulite oleku ja ajalooliste tööandmete seiret standardsete tööstusprotokollide kaudu.
IRIS 25 kahesuunalised muundurid hajutatud taristu keskseks varutoiteks
Iris 25 lahendab olukorra, kus hajutatud koormustele on vaja tagada varutoide, kuid igasse asukohta eraldi akupanga paigaldamine ei ole mõistlik hinna, ruumipiirangute, hooldusvajaduse või keskkonnatingimuste tõttu. 380 VDC ülekande abil saab energiasalvestuse koondada ühte kohta.

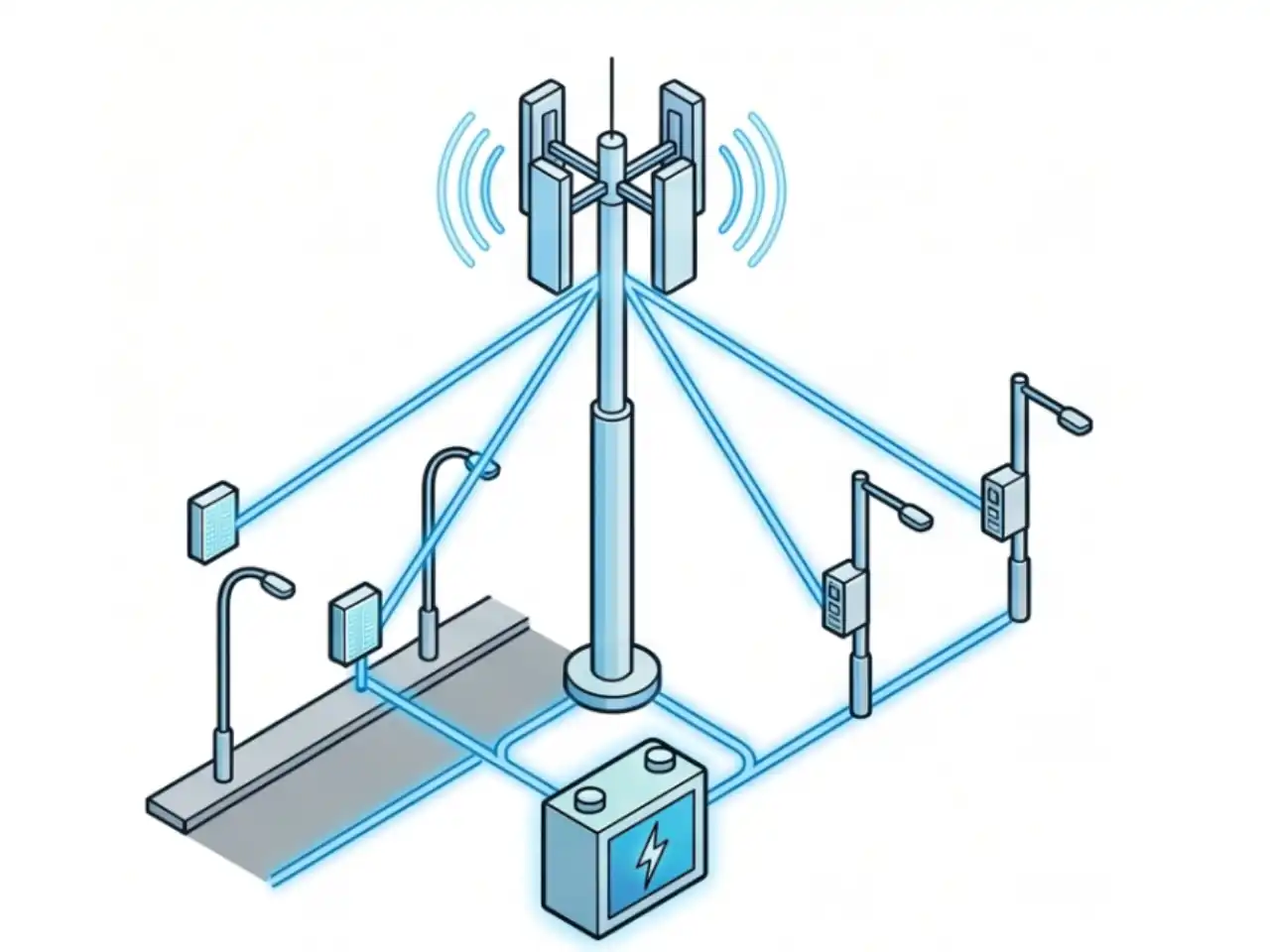

5G Small Cell ja hajutatud toide
Võimaldab toita tihedalt paiknevaid 5G millimeter-wave Small Cell seadmeid linnatänavatel või maanteede ääres ilma igale postile eraldi akusid paigaldamata. Iris tõstab keskse sõlme toite 380 VDC tasemele, et see jõuaks tõhusalt mitme kaugema seadmeni. Kohapealne Step-Down teisendus tagab igas punktis 48 V toitepidevuse.

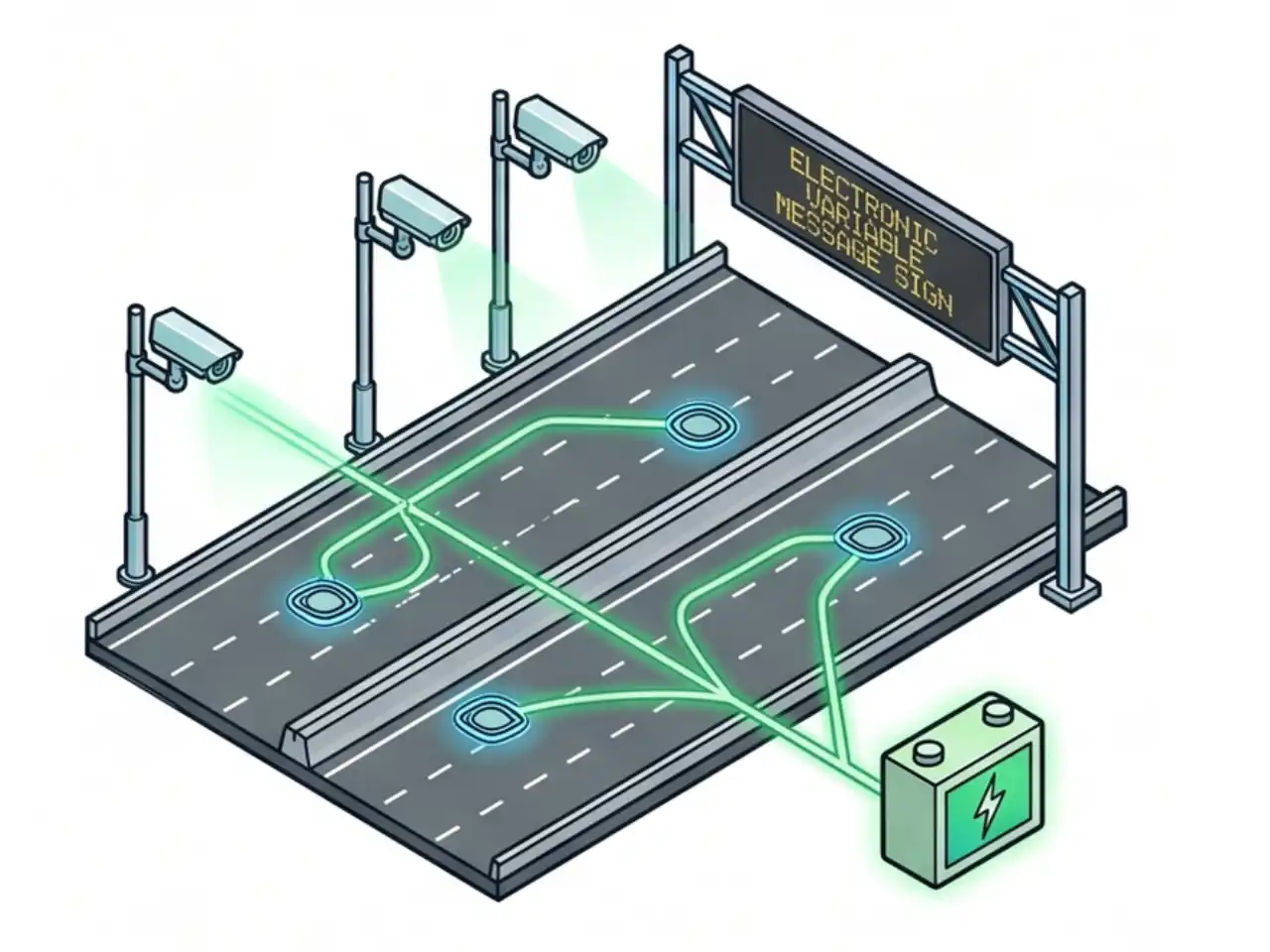

Tark tee ja liiklusjuhtimine
Võimaldab tagada varutoite kilomeetrite ulatuses paiknevatele teeanduritele, kaameratele, elektroonilistele märkidele ja teemaksuportaalidele. Akude koondamine kesksemalt lihtsustab hooldust ja aitab tagada kriitiliste liiklusjuhtimissüsteemide kõrge käideldavuse.

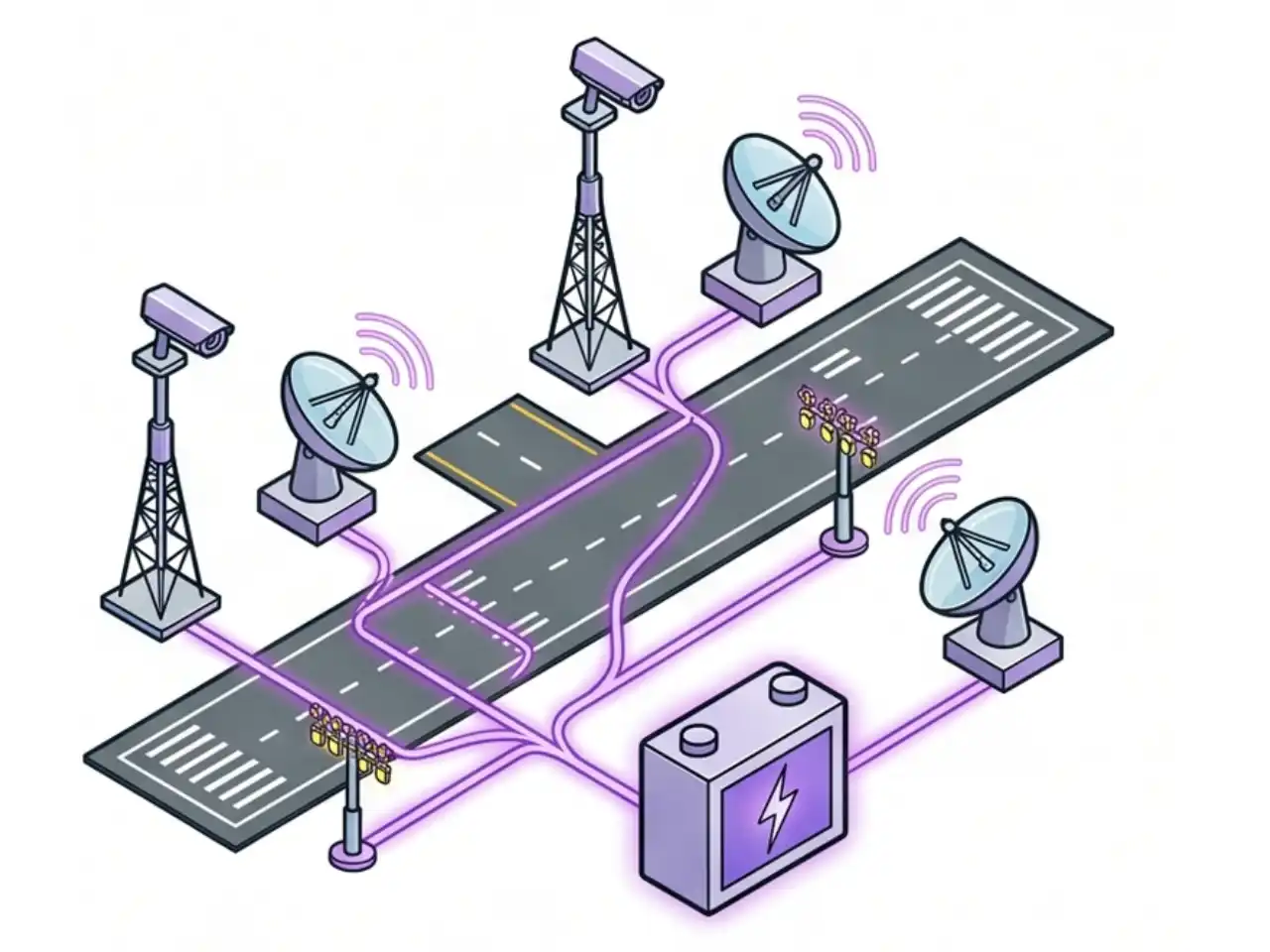

Suured hajutatud taristualad
Võimaldab tagada toite kriitilistele navigatsiooniseadmetele, hajutatud turvasüsteemidele ja sidesõlmedele suurtel lennujaama- või sadamaaladel. Lahendus vähendab vajadust hooldada suurt hulka kohalikke akupaigaldisi raskesti ligipääsetavates kohtades.

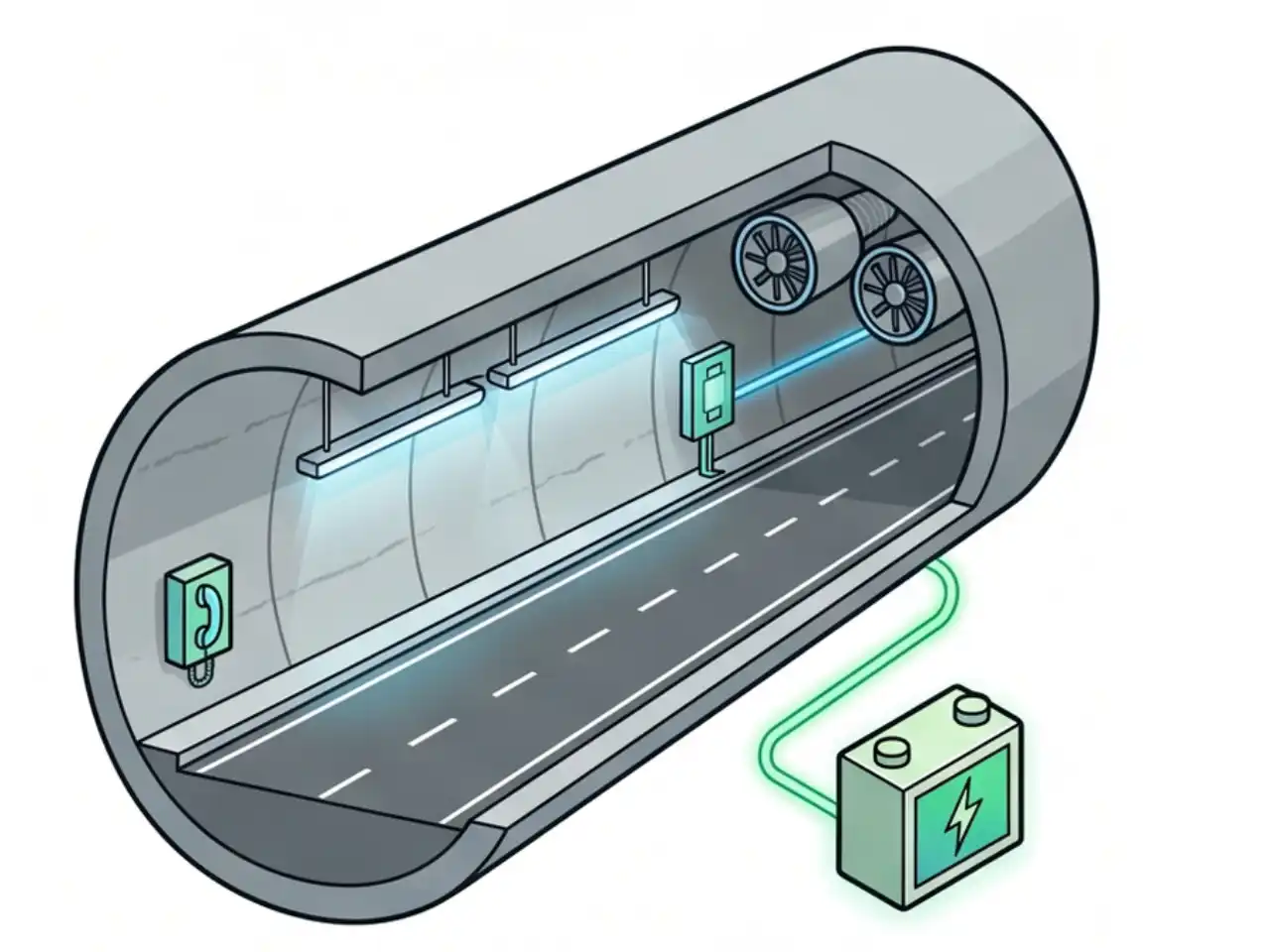

Tunnelid ja pikad liinitaristud
Võimaldab tõhusalt toita valgustust, ventilatsiooni juhtsüsteeme ja hädaolukorra sidelahendusi pikkades maantee- või raudteetunnelites. Korratav Step-Up / Step-Down teisendus võimaldab toidet edasi kanda väga pikkade vahemaade taha kohtades, kus kohalik energiasalvestus ei ole praktiline.

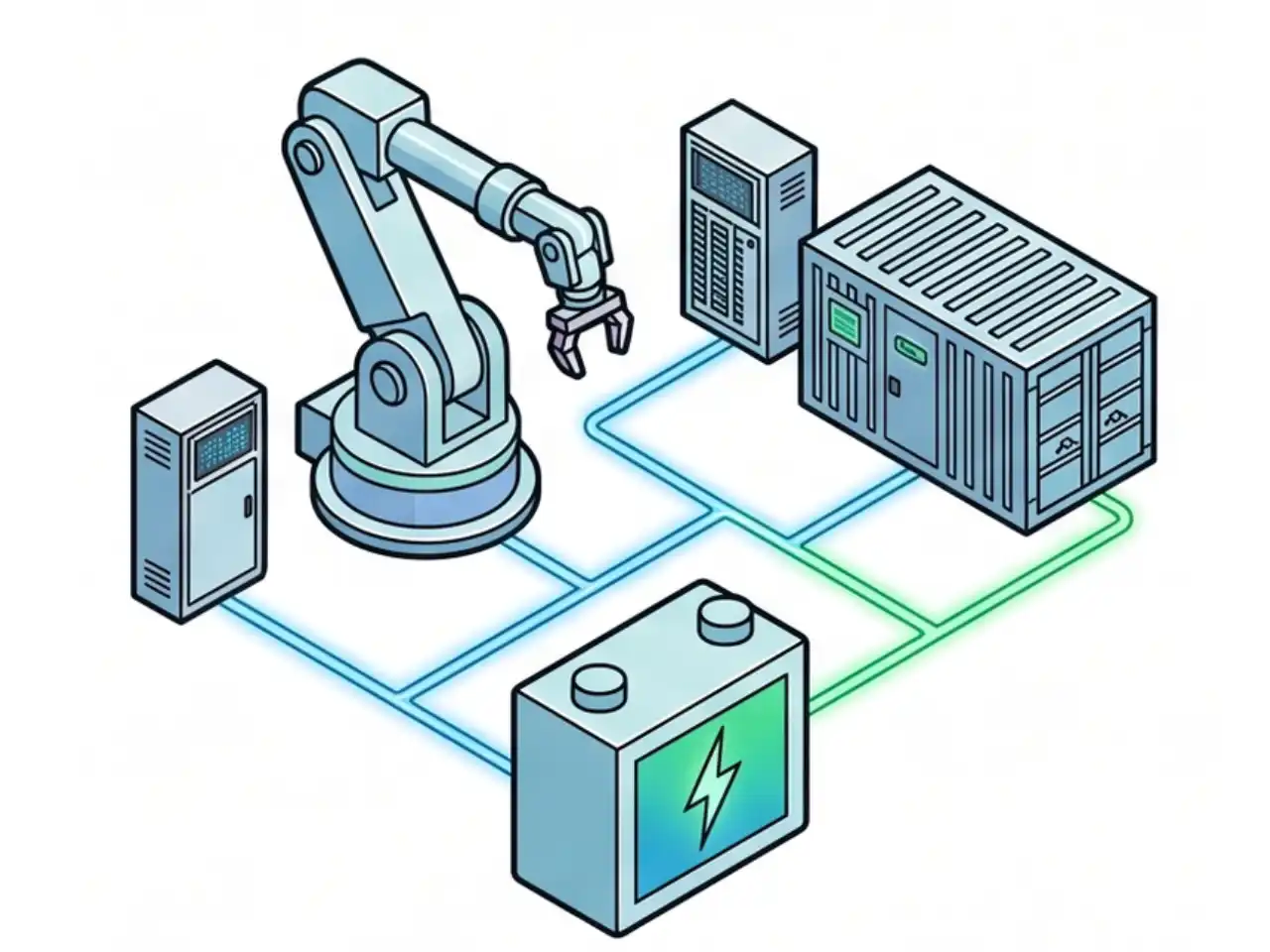

Tööstusrajatised ja hajutatud linnataristu
Võimaldab tagada varutoite hajutatud PLC-juhtimiskappidele ja koostamisrobotitele suurtel tootmisaladel või konteinerpõhistes linnaandmekeskustes. Selline ülesehitus võimaldab kasutada ühte keskset ja hästi hooldatavat akusüsteemi kümnete eraldi paiknevate koormuste varutoiteks.
Droop-algoritm: tõrkekindel töö ilma moodulitevahelise sideta
Iris 25 süsteemi töökindlus ei sõltu keskjuhtkontrollerist. See kasutab hajutatud droop-põhist voolu jagamise algoritmi. Iga moodul töötab oma sõltumatu DC-siini pinge mõõtmise põhjal.
Kui moodulid töötavad paralleelselt, vähendavad nad koormusvoolu kasvades oma väljundpinget veidi. Kuna kõik moodulid kasutavad sama droop-kõverat, jaguneb koormus nende vahel loomulikult ühtlaselt. Kui üks moodul rikke, kuumvahetuse või lahtiühendamise tõttu välja langeb, jaotavad ülejäänud moodulid koormuse automaatselt ümber oma kohalike mõõtmiste põhjal. Nii tekib TRS-tööloogika, mis tagab tööstusliku tõrkekindluse ilma ühe keskse rikkepunktita.
Inview kontrollerite abil saab moodulid koondada suure võimsustihedusega riiulisüsteemidesse, et ehitada töökindlaid muundurijaamu nii Step-Up kui ka Step-Down lahenduste jaoks.
Kavandate kahesuunalist alalistoite lahendust?
Astrec aitab kavandada Iris 25 põhiseid kahesuunalisi toitelahendusi. Aitame konfigureerida hajutatud droop-juhtimisega süsteeme, mis seovad 48 V ja 380 VDC taristu ning võimaldavad tõhusat kaugtoidet pikemate vahemaade taha.
