Sierra 10: kompaktne mitmesuunaline AC/DC-toitelahendus
Sierra 10 on väga kompaktne mitmesuunaline AC/DC-toitesüsteem, kus kahesuunaline kolme pordiga arhitektuur on koondatud 1U formaati. Igal moodulil on kaks AC-porti ja üks DC-port, mis võivad töötada nii sisendi kui ka väljundina. See võimaldab süsteemil toita segatud AC- ja DC-koormusi ning võtta energiat vastavalt vajadusele elektrivõrgust, akudest või ühise siiniga alaldimoodulitest. Sierra 10 on saadaval nii 230 VAC kui ka 120 VAC versioonina ning sobib 4G/5G antennide, edge computing seadmete ja hajutatud tööstussõlmede toiteks kohtades, kus seadmeruum on väga piiratud.
Sierra 10 oluline omadus on TRS-tööloogika, mis ei vaja keskset juhtkontrollerit. Hajutatud loogika väldib ühte keskset rikkepunkti: kui seireseade eemaldatakse või selles tekib rike, jätkavad moodulid tööd eelprogrammeeritud varurežiimis, et hoida koormuse toide katkematuna. EPC-režiimis kuni 96% kasutegur ja 50/60 Hz sagedusmuunduri funktsioon annavad Sierra 10 süsteemile suure tööpaindlikkuse väga kompaktses formaadis.
Kahesuunaline energiavoog ja kontrollerist sõltumatu tõrkekindlus
Sierra 10 mitmesuunalised süsteemid kasutavad patenteeritud ECI-tehnoloogiat, et ühendada AC- ja DC-toide ühte kompaktsesse süsteemi. Süsteem püsib töös ka rasketes rikkestsenaariumides, sest moodulite töö ei sõltu ühest keskjuhtkontrollerist.
Väga kompaktne 1U formaat
Võimaldab kuni 6 kW mitmesuunalist võimsust ühes 1U rackiformaadis. Sobib paigaldustesse, kus seadmeruum on väga piiratud.
Tõrkekindel ülesehitus
Kasutab hajutatud ja sõltumatut tööloogikat ilma master-slave sõltuvuseta. Süsteem jätkab tööd eelprogrammeeritud varurežiimis ka siis, kui kontroller puudub või on rikke tõttu väljas.
3-faasilise süsteemi ja kahe pingestandardi tugi
Süsteemi saab konfigureerida ühe- või kolmefaasilise ülesehitusega. Saadaval on eraldi 120 VAC ja 230 VAC versioonid eri piirkondade elektrivõrkudega sobitamiseks.
0 ms ümberlülitusaeg
Sisemine DC-energia puhver hoiab koormuse pinge katkematuna, kui süsteem lülitub elektrivõrgu ja akutoite vahel.
Sagedusmuundus
Võimaldab töötada 50 Hz ja 60 Hz standarditega ning sobitada sama riistvara eri piirkondade elektrivõrgu nõuetega.
Kuumvahetatavad moodulid
Võimaldab mooduleid töötavas süsteemis lisada või vahetada ilma katkestuseta. See lihtsustab süsteemi konfigureerimist ja hooldust paigalduskohas.
Sierra 10 süsteemi konfiguratsioonid
Sierra 10 konfiguratsioonid ulatuvad suure võimsustihedusega edge-subräkkidest kuni suuremate süsteemideni. Need on mõeldud AC- ja DC-koormuste ühiseks toitmiseks nii, et süsteemis ei tekiks ühte keskset rikkepunkti.

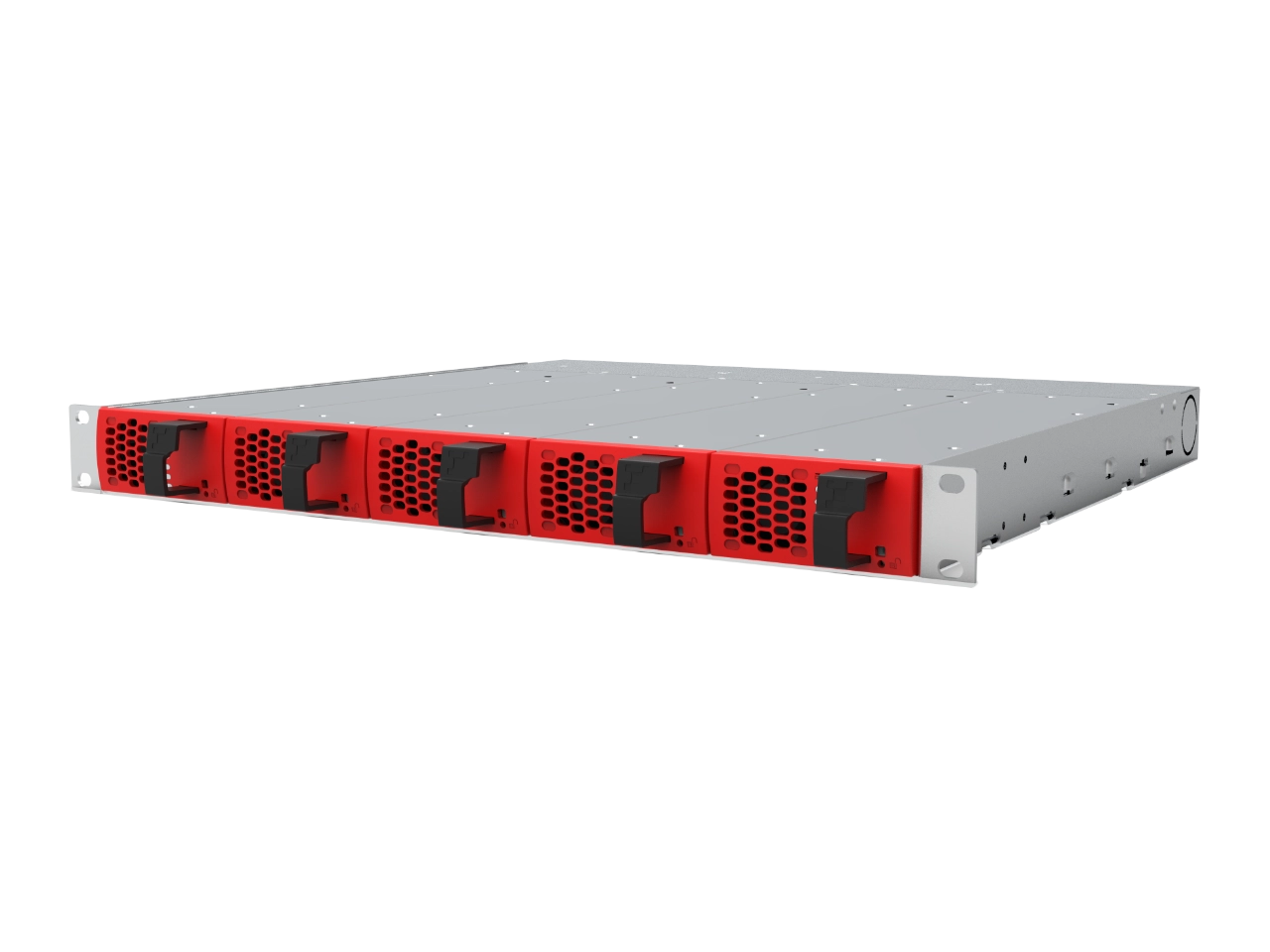

Sierra 10 1U subräkisüsteem
Sierra 10 subräkisüsteem koondab mitmesuunalise AC/DC-toite 1U formaati. Inview S Slot kontrolleriga mahutab see kuni neli moodulit ehk 5 kVA. Suure võimsustihedusega süsteemides saab kasutada kuni viit moodulit ehk 6,25 kVA. Subräkk toimib ühtse AC/DC-toiteplokina ning toetab nii ühe- kui ka kolmefaasilisi väljundikonfiguratsioone.

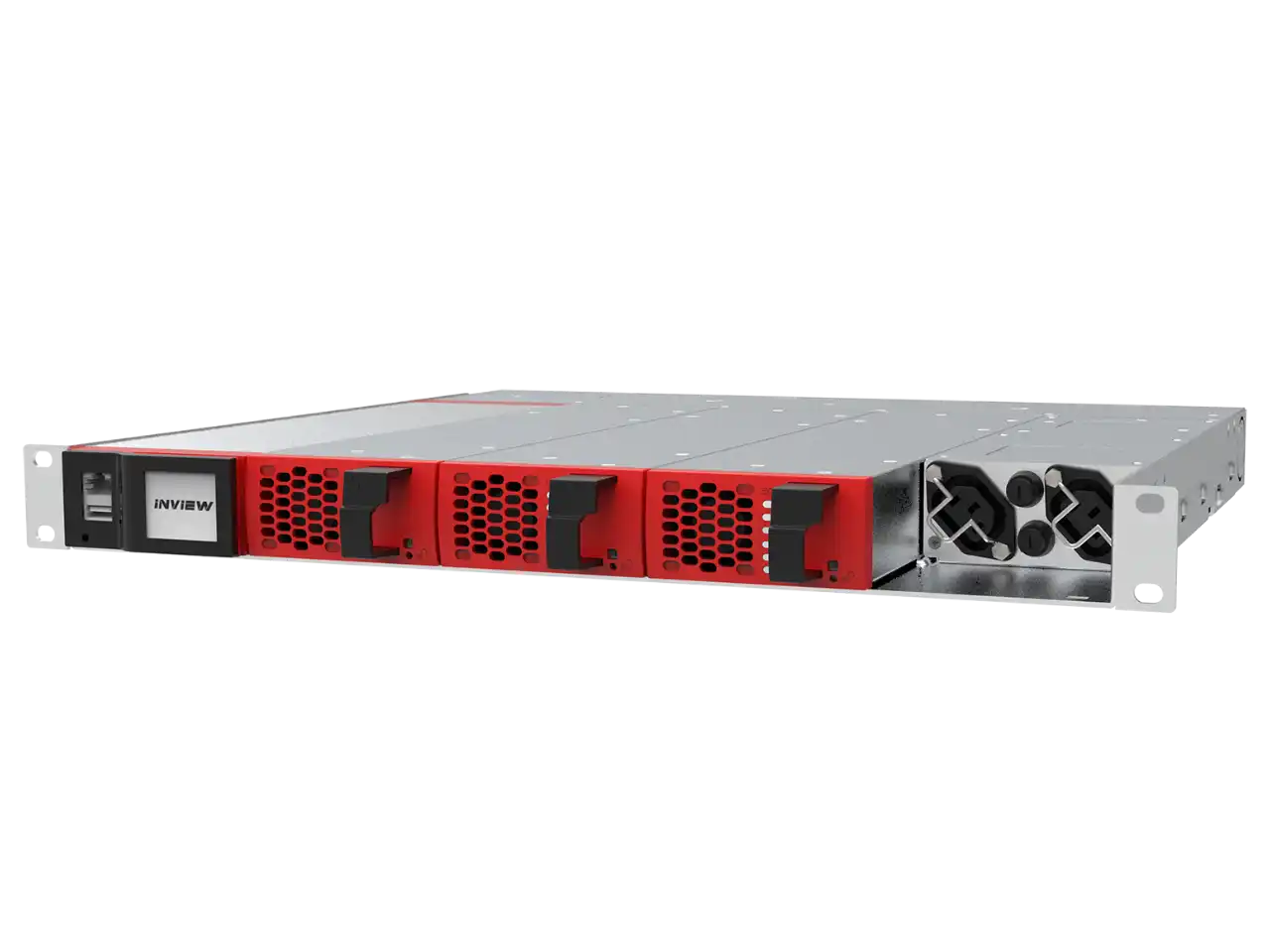

Subräkid on saadaval kas püsiühendusega või esipaneelil paiknevate IEC-pesadega versioonina, mis lihtsustab paigaldust. Need kasutavad dubleeritud sisemisi kommunikatsioonisiine ja varurežiimi loogikat, mis hoiab koormuse toite töös ka kontrolleri puudumise ajal. Seetõttu sobivad need hästi kriitilistesse edge-paigaldustesse.

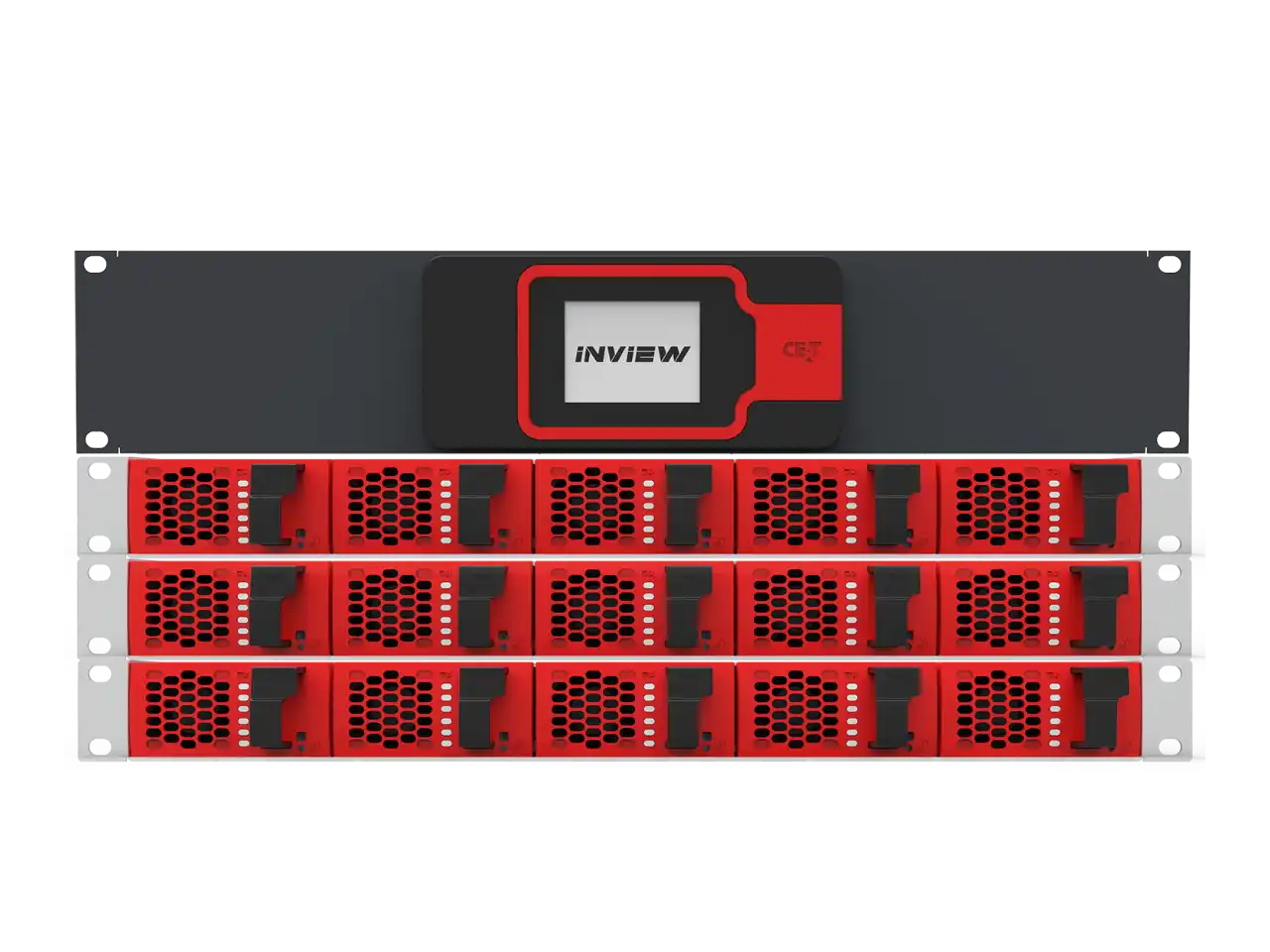

Suurema võimsusega Sierra 10 süsteemid
Suuremates taristutes saab Sierra 10 mooduleid ühendada paralleelselt kuni 32 ühikuni, et koostada kuni 38 kVA süsteeme. Need süsteemid kasutavad “energy blender” tööloogikat keerukamate funktsioonide jaoks, nagu tippkoormuse vähendamine, energia võrku tagasi suunamine ja taastuvenergia integreerimine, säilitades samal ajal väga kompaktse füüsilise formaadi.
Inview X või Inview S kontrolleritega süsteemid võimaldavad detailset telemeetriat ja automaatset akuhaldust. Mitmesuunaline kolme pordiga tööloogika võimaldab erilahendusi, näiteks kolmefaasilise võrgusisendi kasutamist kaitstud ühefaasiliste koormuste toitmiseks. See aitab tagada äri- ja tööstuspaigaldustes katkematu toite.
Sierra 10 süsteemi põhikomponendid ja juhtimine
See sektsioon annab ülevaate Sierra 10 süsteemi põhikomponentidest ja juhtimiskihtidest, mis võimaldavad kahesuunalist energiavoogu ning hajutatud tööloogikat.
Sierra 10 kahesuunalised moodulid
Sierra 10 moodul on täielikult kahesuunaline 1U muundur 48 VDC süsteemidele. See võimaldab samaaegset AC-AC, DC-AC ja AC-DC teisendust. Iga moodul töötab hajutatud loogikaga ning aitab hoida koormuse toidet ka varurežiimis ilma keskse juhtkontrollerita.
Iga moodul annab 1,25 kVA puhta siinuspingega väljundi ja 0 ms üleminekuaja. Kolme pordiga arhitektuur võimaldab jaotada energiat dünaamiliselt AC-koormuste, DC-koormuste ja aku laadimise vahel ilma paigalduse käsitsi ümberkonfigureerimiseta.
Inview kontrollerid
Inview kontrollerid annavad CE+T kaasaegsetele süsteemidele keskse juhtimis- ja seirekihi. Need võimaldavad põhjalikku objekti telemeetriat ja energiahaldust. Slot, S, X, X+ ja XC vormitegurites kontrollerid sisaldavad veebiliidest ja skriptimisvõimalusi, et kohandada taristu juhtimist konkreetse paigalduse vajadustele. Inview koordineerib energiavoogu eri sisendallikate vahel ning annab detailse ülevaate süsteemi olekust ja tööparameetritest.
- Ühenduvus: Toetab tööstusstandardi protokolle, sealhulgas Modbus RS485/TCP, SNMP v1-v3 ja HTTP/HTTPS, tagades sujuva BMS integratsiooni.
- Akuhaldus: Sisseehitatud algoritmid aku seisukorra monitooringuks ja juhtimiseks, tagades maksimaalse varutoite autonoomia.
- Küberturvalisus: Täiustatud turvaprotokollid ja krüpteerimine (SSL/TLS) kaitsevad kriitilist toitetaristut volitamata juurdepääsu eest.

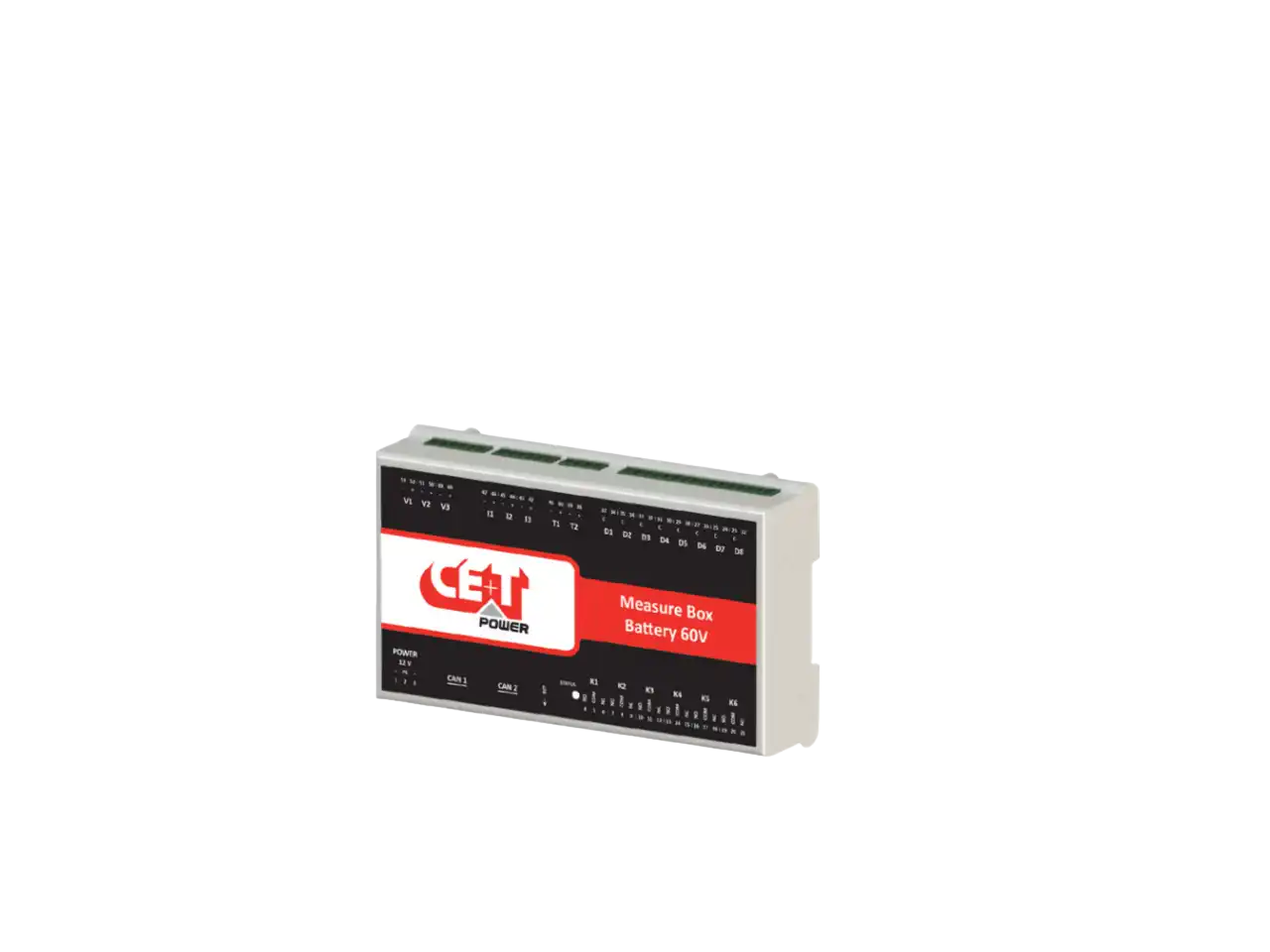

MBB ja nutikas akuhaldus
Tavaliste, ilma BMS-ita akude kasutamisel annab Measure Box Battery ehk MBB vajaliku telemeetria, et eristada aku laadimisvoolu ja DC-koormuse voolu. BMS-iga nutiakude puhul ei ole MBB-d vaja, sest akud edastavad oma vooluandmed otse süsteemile.
MBB-l on 6 potentsiaalivaba kontakti ja 8 digitaalset sisendit, mis võimaldavad Inview kontrolleril jälgida tavalisi akupanku täpsemalt ka ilma integreeritud BMS-ita. See aitab mõõta energiavooge korrektselt ning optimeerida laadimistsükleid eri akutüüpide korral.
Vajate mitmesuunalist AC/DC-toitesüsteemi?
Aitame sul määratleda Sierra 10 kolme pordiga süsteemi nõuded ja sobiva konfiguratsiooni. Aitame kavandada hajutatud loogikaga kõrge käideldavusega 48 VDC toitesüsteeme, mis tagavad koormuse toitepidevuse DC-, UPS- või energiasalvestusrežiimis ning võimaldavad vajadusel ka võrguga suhtlevat tööloogikat.
