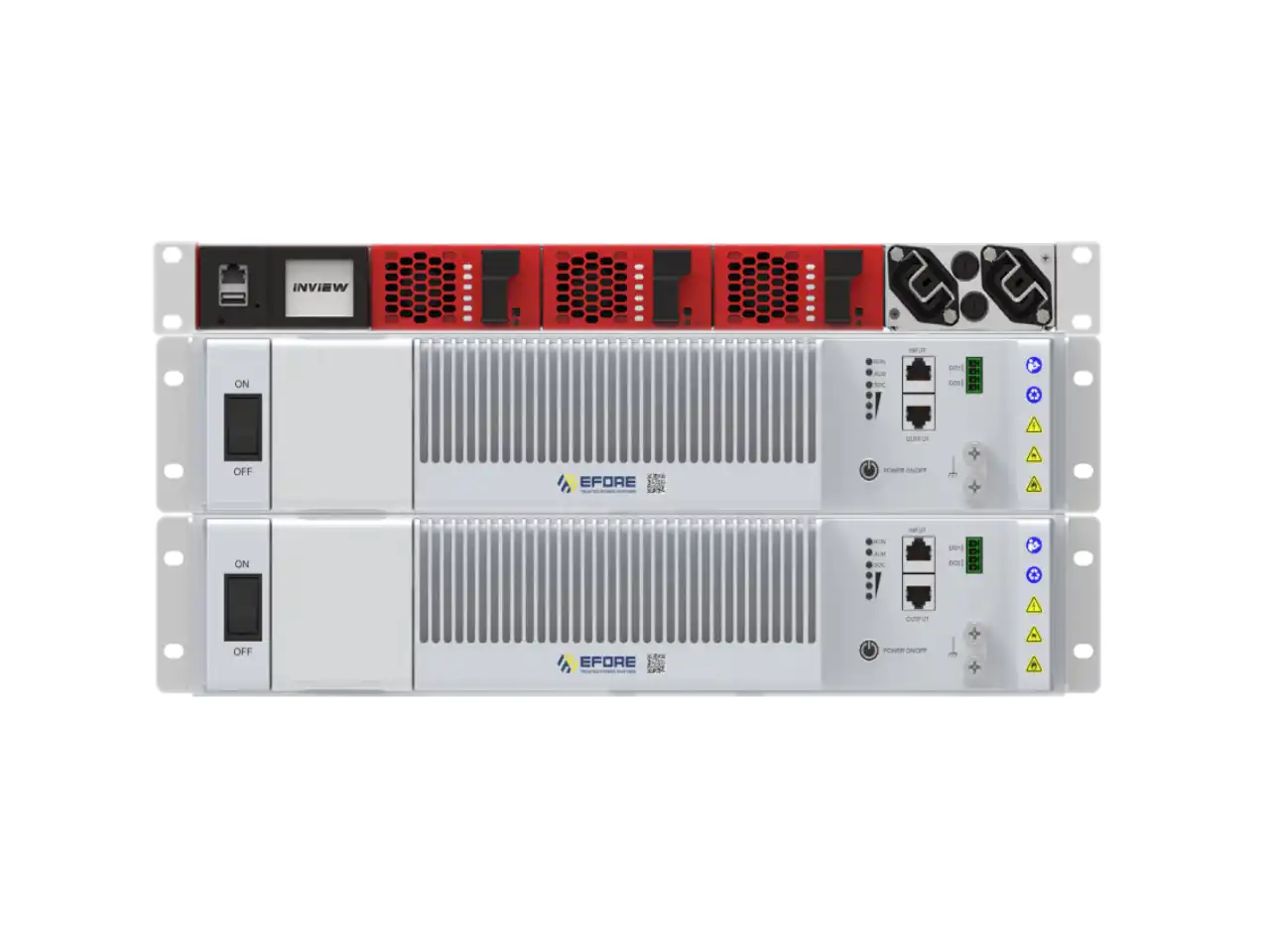

Sierra 10 NextGen UPS kompaktseks pika varuajaga telekomi- ja võrgutoiteks
Sierra 10 NextGen UPS on kompaktne rackipõhine varutoitelahendus väikestele kriitilistele koormustele, nagu ruuterid, kommutaatorid, juurdepääsusõlmed, raadioseadmed ja muud telekomi- või võrguseadmed, mis peavad püsima töös oluliselt kauem, kui tavaline väike UPS võimaldab. 48 VDC / 230 VAC platvorm ja 1U, 19-tolline subräki formaat annavad väga suure võimsustiheduse ning võimaldavad valida vajaliku varuaja ka väga piiratud kapiruumis. Vajadusel saab sama lahendusega toita ka täiendavaid 48 VDC koormusi.
Astreci integreeritud LFP-akulahendustega sobib Sierra 10 eriti hästi telekomikappidesse, edge-võrgu asukohtadesse ja väikestesse tehnilistesse ruumidesse, kus eesmärk ei ole ainult lühiajaline varutoide, vaid mitme tunni või isegi mitme päevane varundusaeg väga kompaktses formaadis.
Sierra 10 NextGen UPS – põhiomadused ja eelised
Lahendus on mõeldud väikeste telekomi- ja võrgukoormuste pika varuaja tagamiseks kohtades, kus rackiruum on piiratud, tööaega mõõdetakse tundides või päevades ning elukaare kogukulu on sama oluline kui varutoite jõudlus.
Väga kompaktne 1U subräkk
Sierra 10 subräkk annab kuni 6 kW võimsust ainult 1U formaadis. See sobib hästi kappidesse, kus tavapärane pika varuajaga UPS võtaks liiga palju ruumi.
Pikk varuaeg LFP-akudega
Astreci integreeritud LFP-akusüsteemidega saab Sierra 10 hoida väikseid kriitilisi koormusi töös mitu tundi või isegi mitu päeva.
UPS koos täiendava DC-väljundiga
Platvorm kaitseb peamist AC-koormust ja saab vajadusel toita ka täiendavaid 48 VDC koormusi. See sobib paigaldustesse, kus on kasu AC- ja DC-varutoite ühendamisest samas lahenduses.
Madal elukaare kogukulu pika kasutusea jooksul
Kõrge kasutegur, hooldatavad moodulid ja LFP-akude pikk kasutusiga vähendavad hooldus- ja vahetussagedust ning kogu elukaare kulu.
Platvorm ja paigaldusvõimalused
Võrrelge kahte peamist Sierra 10 NextGen UPS formaati: kompaktset IEC-pesadega lahendust väiksematele koormustele ja suurema võimsusega kapipõhist lahendust välise seire ning 230 V jaotusega pika varuaja rakendustesse.

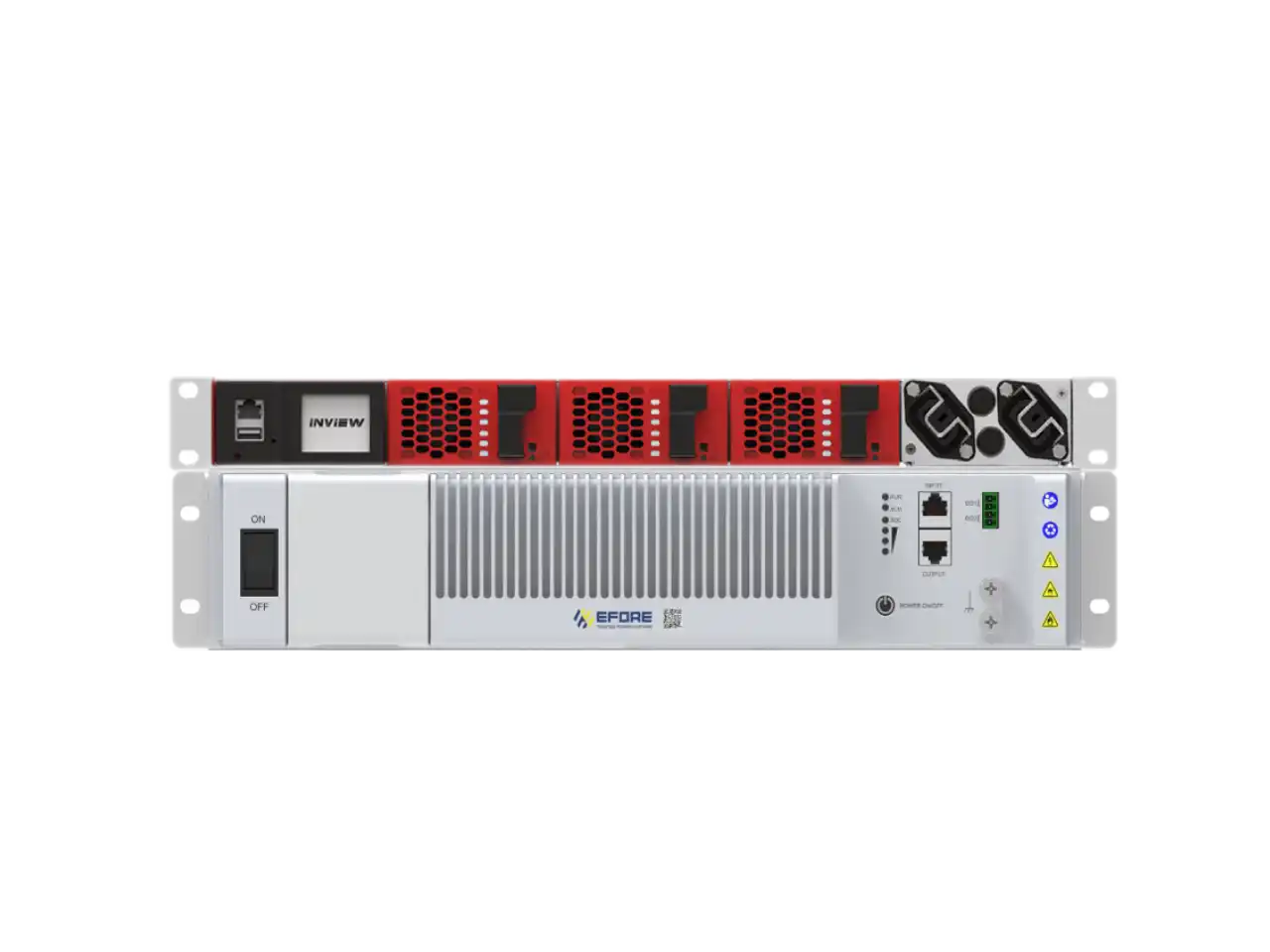

Kompaktne kuni 3 kW UPS-süsteem IEC-pesadega
See formaat sobib väiksematele telekomi- ja võrgukoormustele, kus on vaja pikka varuaega võimalikult väikese seadmemahuga. Sisseehitatud IEC-pesad teevad süsteemi lihtsasti kasutatavaks ruuterite, kommutaatorite, juurdepääsuseadmete ja muude väiksemate kriitiliste AC-koormuste toiteks otse standardrackis. Samas võimaldavad tagakülje kruviklemmid ühendada süsteemi välise PDU-ga, kui AC-pesasid on vaja rohkem.
Praktilises pika varuajaga lahenduses suudab kolme mooduliga süsteem koos nelja 100 Ah LFP-akuga toita mõõdukat AC-koormust, näiteks 400 VA, vähemalt 48 tundi. Samal ajal saab aku tühjast olekust täis laadida umbes 6 tunniga. See loob teistsuguse tööloogika kui tavapärane väike UPS. Mõnes paigalduses võib see kaotada vajaduse püsiva generaatori järele. Pikemate piirkondlike katkestuste korral saab kasutada ka ajutise mobiilse generaatori ringkasutust mitme objekti vahel, selle asemel et rajada generaatoritaristu igasse asukohta. Tulemuseks on kompaktne pika varuajaga lahendus, mis vajab vähe ruumi ja vähendab objekti kogukulu.

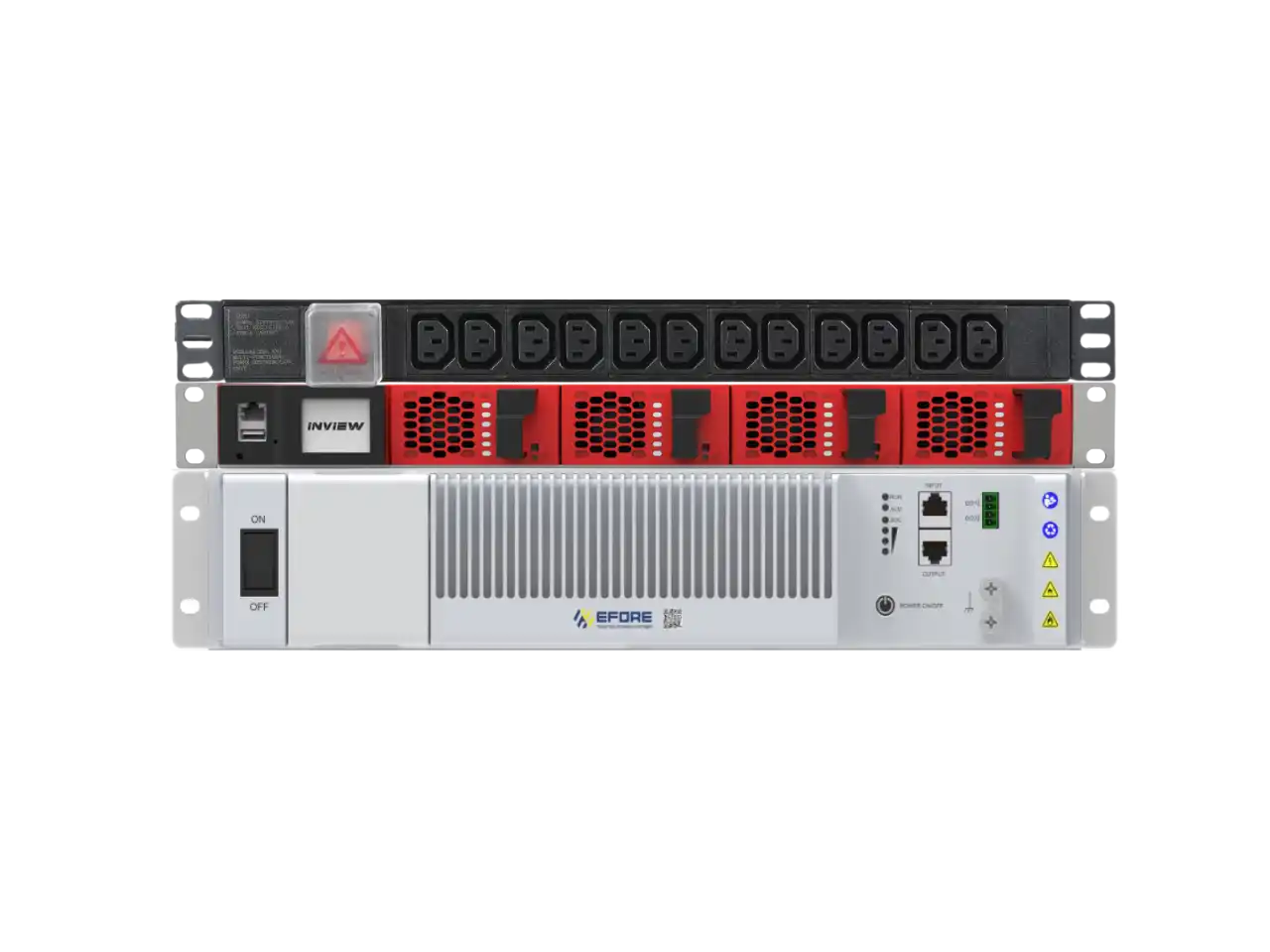

Kuni 5 kW UPS-süsteem välise Inview S kontrolleri ja 230 V PDU-ga
Kui objekti koormus on suurem, saab Sierra 10 ehitada kapipõhise pika varuajaga UPS-süsteemina koos välise seire ja AC-jaotusega. 1U subräkk jääb kompaktseks, kuid kapp võimaldab seire, hoolduse ja 230 V koormusjaotuse selgemalt üles ehitada.
Tüüpilised lahendused on:
- 4 kW süsteem – 1U Sierra 10 subräkk koos täiendava 1U PDU-ga
- 5 kW süsteem – 1U Sierra 10 subräkk koos 2U Inview S kontrolleri ja 1U välise PDU-ga
See lähenemine sobib telekomi- ja võrgukappidesse, kus koormus on suurem kui sisseehitatud pesadega põhiversioonile sobiv vahemik, kuid eesmärk on endiselt väga kompaktne pika varuajaga süsteem selge seire ja korrastatud AC-jaotusega. Samuti annab see rohkem võimalusi kapi ülesehituseks ja hooldusligipääsuks suurema varuajaga LFP-põhistes lahendustes.
Põhimoodulid, seire ja akulahenduse paindlikkus
See sektsioon annab ülevaate Sierra 10 NextGen UPS-i põhikomponentidest: kahesuunalisest toitemoodulist, integreeritud Inview Slot seirest ja kompaktsetest 2U LFP-akudest, mis sobivad pika varuajaga kapilahendustesse.

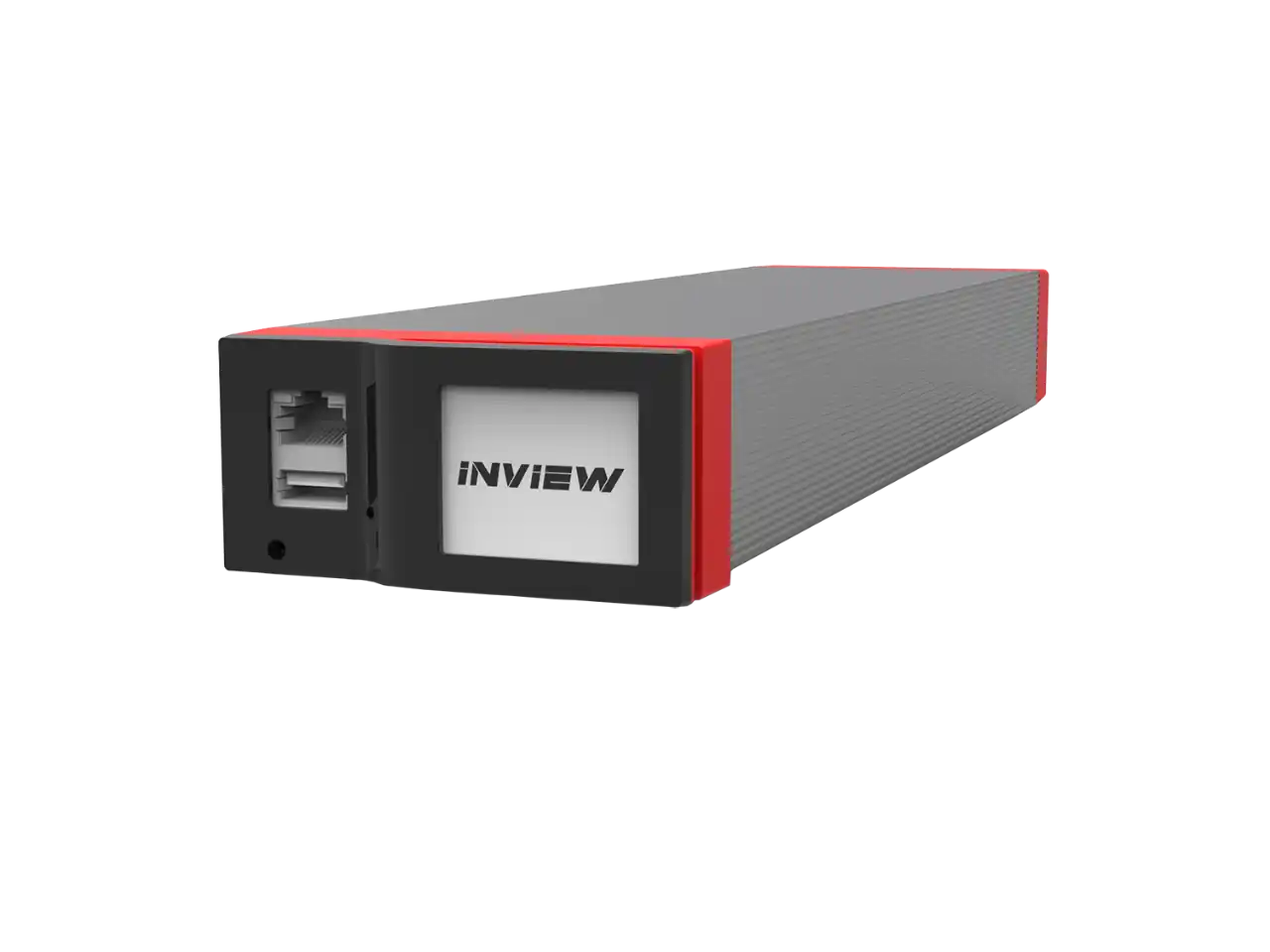

Inview Slot – seire ja juhtimine
Sierra 10 saab varustada integreeritud Inview Slot seire ja kommunikatsiooniga. See võimaldab kompaktsetes telekomi- ja võrgukappides jälgida alarme, süsteemi olekut ja põhilisi tööandmeid.
Pika varuajaga UPS-lahendustes peab seire olema süsteemi ülesehituse osa, mitte hiljem juurde lisatud funktsioon. See aitab jälgida akude ja süsteemi olekut ning andmeid. Lisaks saab siduda lahenduse vajadusel laiema seiresüsteemiga.

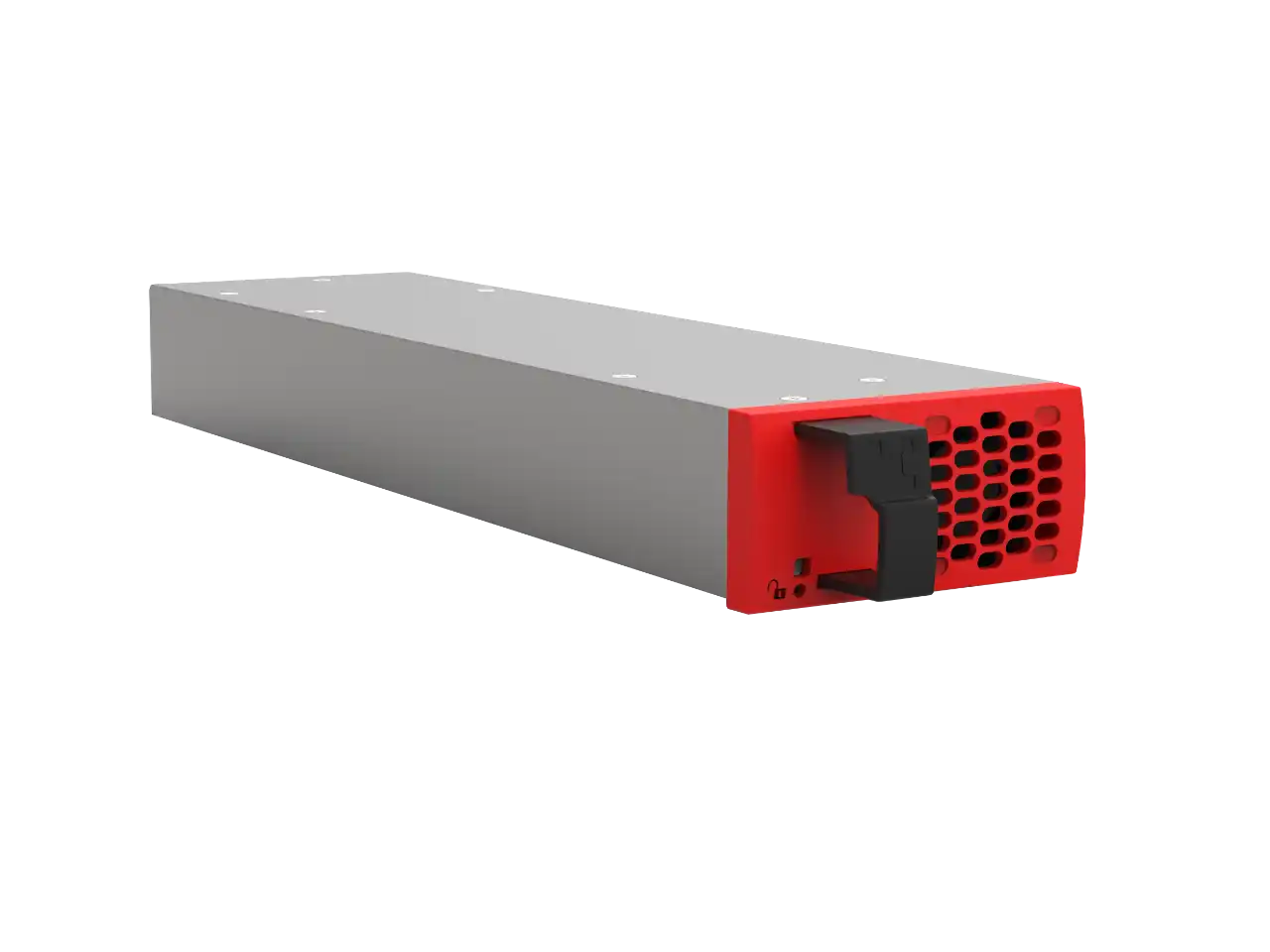

Sierra 10 48/230 toitemoodul
Sierra 10 lahendus põhineb kompaktsetel kuumvahetatavatel 48 VDC / 230 VAC muundurmoodulitel. Need võimaldavad suure võimsustihedusega UPS-süsteemi 1U rackiformaadis ning lihtsustavad moodulite vahetust töötavas süsteemis.
Just selline moodulipõhine ülesehitus teeb Sierra 10 sobivaks väga kompaktsetesse pika varuajaga UPS-lahendustesse. Süsteemi saab konfigureerida vajaliku võimsuse järgi, kuid 1U subräkk jääb kompaktseks. Süsteem kaitseb AC-koormusi ja võimaldab vajadusel ka täiendavat 48 VDC väljundit.

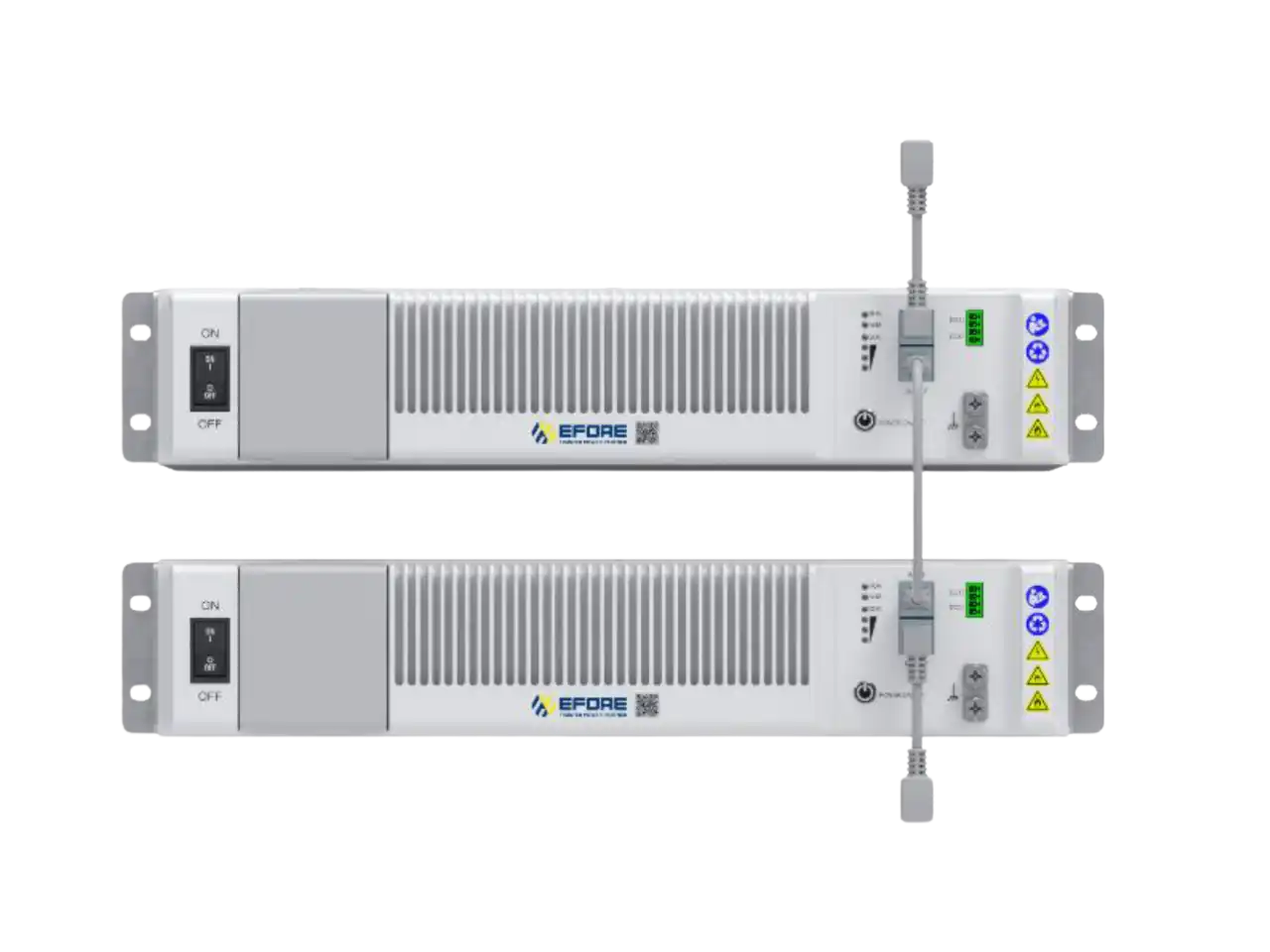

Efore 2U LFP-aku integreerimine
Efore IBUE-48100 aku sobib hästi Sierra 10 pika varuajaga süsteemidesse, sest see ühendab 48 V, 100 Ah mahutavuse kompaktse 19-tollise 2U formaadiga. Nii saab ehitada pika varuajaga lahendusi ilma liigset kapiruumi kasutamata. Aku toetab kuni 16 akumooduli paralleelset kasutamist, mis võimaldab konfigureerida lahenduse ka pikematele varuaegadele.
Sellise UPS-lahenduse puhul on madal 2U kõrgus oluline praktiline eelis. Aku kasutab LFP-keemiat, annab 4,8 kWh nimienergiat ja on mõeldud pika kasutuseaga varutoiterakendustesse, kus akud töötavad peamiselt standby-režiimis. Kalendaarne eluiga võib ulatuda kuni 15 aastani. Kuni 16 aku paralleelne kasutamine võimaldab konfigureerida lahendusi alates kompaktsest kapitasandi varutoitest kuni märksa pikema varuajaga süsteemideni, hoides süsteemi ülesehituse samas selge ja korrastatuna.
Küsige spetsialistilt Sierra 10 NextGen UPS-i kohta
Kavandate pika varuajaga lahendust ruuterite, kommutaatorite, telekomisõlmede või muude väikeste kriitiliste koormuste jaoks? Aitame määrata sobiva Sierra 10 ülesehituse, LFP-akude mahu ja kapi paigutuse teie objektile.
