CE+T Sierra 25 mitmesuunalised toitemuundurid
Sierra 25 mitmesuunalised toitemuundurid on suure võimsustihedusega kahepoolse tööloogikaga süsteemid. Need on mõeldud kriitilise taristu jaoks, kus tuleb hallata korraga AC- ja DC-koormusi. Igas muundurmoodulis on kaks AC-porti ja üks DC-port, mis saavad töötada nii sisendi kui väljundina. Nii saab süsteem toimida energiajaotuse keskpunktina võrgu, akusalvestuse ja taastuvenergia allikate vahel. 2U subräkk annab standardses 19-tollises rackilaiuses kuni 12 kVA võimsust.
Sierra 25 on mõeldud kõrge käideldavusega süsteemidesse. Selle tõrkekindel ülesehitus ei sõltu ühest kesksest juhtkontrollerist. Iga muundurmoodul saab töötada iseseisvalt. Kui seiremoodul katkeb või ei ole ühendatud, jätkab süsteem tööd eelprogrammeeritud varurežiimis ja säilitab koormuse toitepidevuse. Grid Interactive sertifikaadiga platvorm sobib 48 V, 110 V ja 380 VDC keskkondadesse. Seda saab kasutada ärimikrovõrkudes, tipukoormuste piiramisel ja faaside tasakaalustamisel. Süsteeme saab konfigureerida kuni 2 MW võimsuseni.
Sierra 25 mitmesuunalised toitemuundurid võrguühendusega tööks ja energia suunamiseks
Sierra 25 mitmesuunalised toitemuundurid kasutavad suure võimsustihedusega 3-pordilist ülesehitust. See võimaldab hallata energiat ühtse süsteemina, säilitades tööstuskeskkonnale vajaliku töökindluse ja kasuteguri.
Mitmesuunaline süsteemi ülesehitus
Kolm kahepoolse tööloogikaga porti — kaks AC- ja üks DC-port — võimaldavad suunata energiat eri toiteallikate ja koormuste vahel.
Automaatne energia jagamine
Sisemine DC-puhver aitab tagada AC- ja DC-koormuste toitepidevust. Süsteem tasakaalustab automaatselt võrgu, taastuvenergia ja akude energia kasutust.
Sertifitseeritud võrguühendus
EN50549 sertifikaadiga seade toetab tipukoormuste piiramist, energia tagasisuunamist võrku ja kohalikku energiakulude vähendamist.
0 ms ümberlülitus toiteallikate vahel
Kahepoolse tööloogikaga 3-pordiline lahendus võimaldab 0 ms ümberlülitust toiteallikate vahel. Koormusele säilib puhas siinusväljund ka täieliku võrgukatkestuse korral.
Suure võimsustihedusega 2U süsteemiformaat
2U subräkk annab standardses 19-tollises rackilaiuses kuni 12 kVA võimsust. Sama platvormi saab konfigureerida kuni 2 MW süsteemideks.
Kõrge kasutegur
EPC-režiimis kuni 96% kasutegur ja kahepoolsetel muundusteedel üle 93%. See vähendab kadusid ning lihtsustab tööd suure koormusega süsteemides.
Sierra 25 3-pordiline süsteemi ülesehitus kriitilise taristu jaoks
Sierra 25 seeria võimaldab konfigureerida eri suurusega süsteeme erinevate DC-standardite jaoks. See sobib nii telekomi Edge-sõlmedele kui ka suurematele tööstuslikele võrkudele.
Sierra 25 – 48 VDC süsteemid
See konfiguratsioon sobib telekomi- ja andmesidekeskkondadesse, kus on vaja 3 kVA / 2,7 kW mitmesuunalist võimsust mooduli kohta. Süsteem sobitub olemasolevasse 48 VDC taristusse ning pakub samal ajal 230 VAC või 120 VAC varutoidet. Aku saab toetada AC-koormust või suunata energiat tipukoormuse ajal tagasi võrku.
2U subräkkidest saab konfigureerida kuni 800 kVA süsteeme. Sisemine energiapuhver võimaldab 0 ms ümberlülitust võrgu ja 48 VDC toiteallikate vahel. Lahendus toetab tipukoormuste piiramist ja faaside tasakaalustamist ning aitab vähendada objekti energiakulusid.
Kõrgema DC-pingega variandid (110 V ja 380 V)
Need muundurmoodulid on mõeldud energiavõrkudele ja kõrgema DC-pingega salvestuslahendustele. Need toetavad 110 VDC või 380 VDC siinilahendusi ning pakuvad 3 kVA mitmesuunalist võimsust mooduli kohta. Sierra 25 sobib kriitiliste tööstuslike juhtsüsteemide ja kõrgema DC-pingega jaotussõlmede toiteks. 380 VDC versioon on optimeeritud kaasaegsete energiasalvestussüsteemide ja suuremate taastuvenergia lahenduste jaoks.

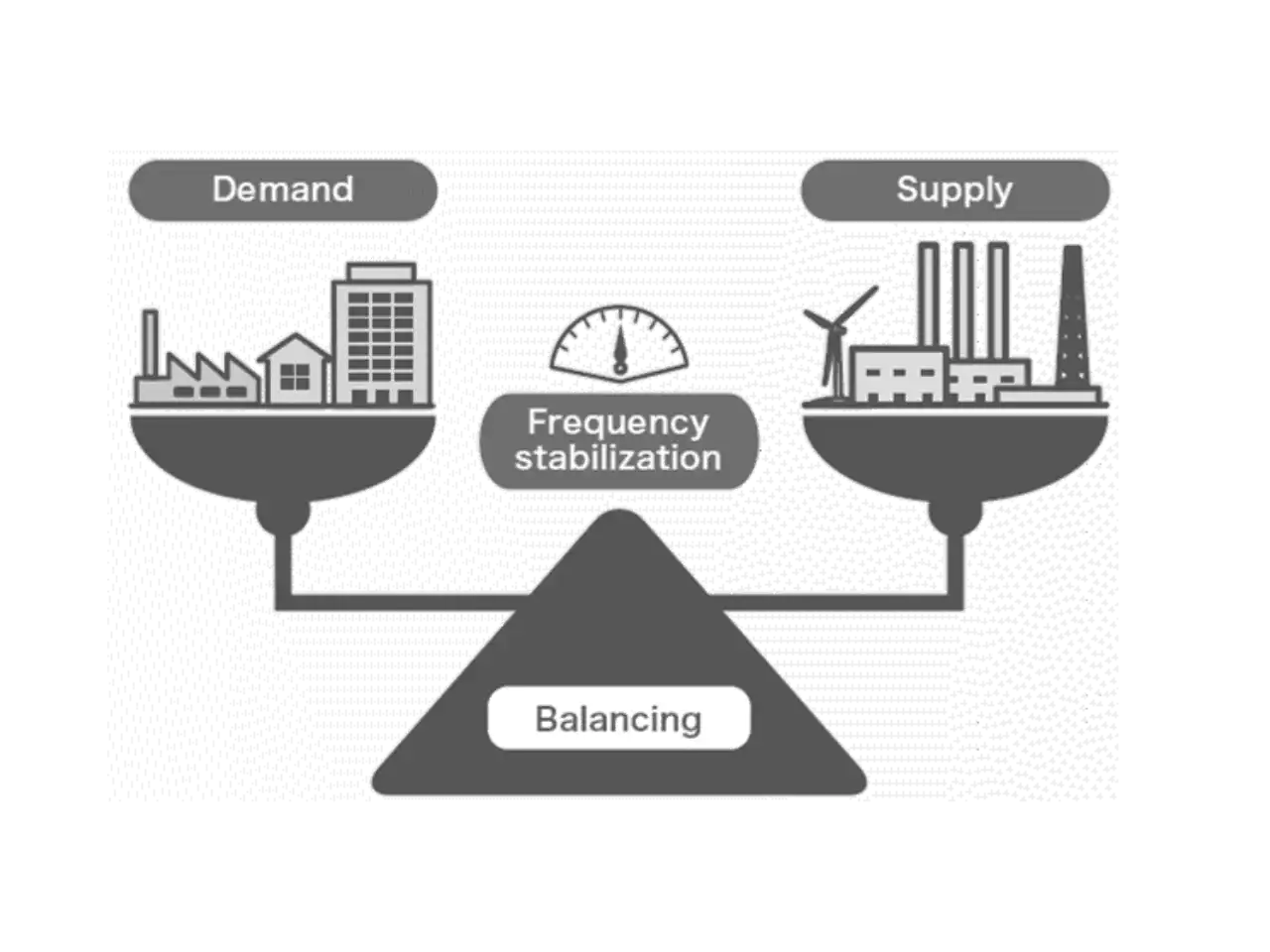

Kõrgema pingega süsteemid saavutavad kõigil kahepoolsetel muundusteedel üle 93% kasuteguri. See vähendab soojuskadusid ka suure võimsusega paigaldustes. „Energy blender“ tööloogika võimaldab koormustest energiat tagasi võtta ja toetada võrgu stabiilsust hoidvaid teenuseid. 2U subräki formaat sobib standardsetesse 19-tollistesse rackidesse ning annab suure võimsustihedusega lahenduse nutivõrgu rakendustele.

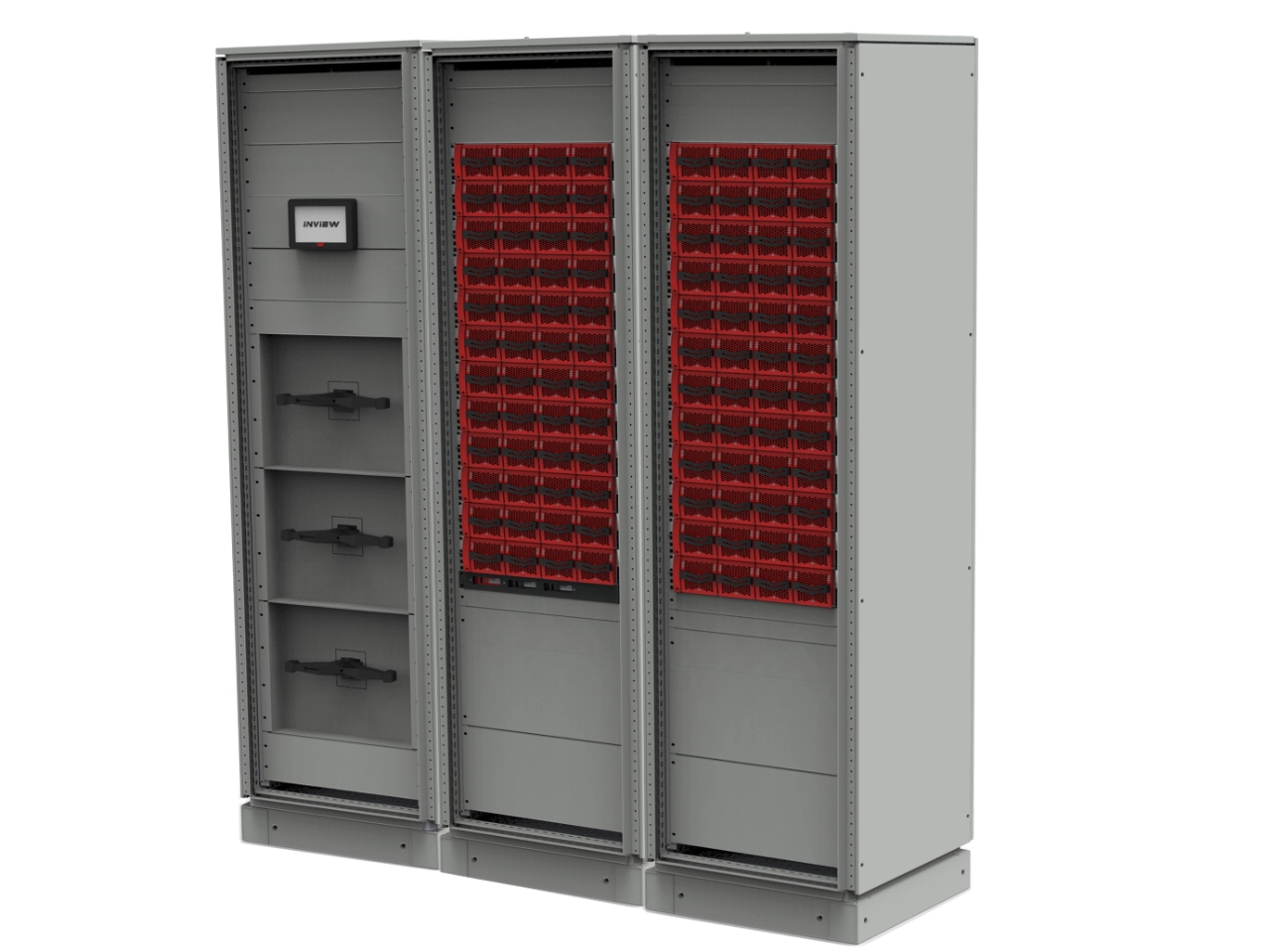

Suure võimsusega süsteemipaigaldised
Suure võimsusega paigaldustes saab Sierra 25 muundurmooduleid ühendada paralleelselt kuni 2 MW / 2,2 MVA süsteemideks. Need toetavad kolmefaasilist ülesehitust ja on sertifitseeritud võrku ühendatud teenuste jaoks Euroopas ja Austraalias. Detsentraliseeritud tööloogika aitab säilitada koormuse toitepidevust ka väga suurel võimsusel, ilma ühe keskse rikkepunktita.
Suure võimsusega Sierra 25 süsteemid ei sõltu ühest kesksest kontrollerist. Kui seiremoodul ei tööta, saavad muundurmoodulid jätkata tööd eelprogrammeeritud varurežiimis. Inview kontrollerid annavad ülevaate süsteemi tööandmetest ning sobivad salvestuslahenduste keskseks haldamiseks. Süsteem toetab kohalikku tipukoormuste piiramist ja muid võrgu tööd toetavaid energiajuhtimise funktsioone.
Sierra 25 energiajuhtimise lahendused Energy Blender tehnoloogiaga
Sierra 25 toimib intelligentse energiajaotuse keskpunktina. Kolm kahepoolset porti ja sisemine DC-puhver võimaldavad juhtida energiavoogu võrgu, taastuvenergia allikate ja kriitiliste koormuste vahel.

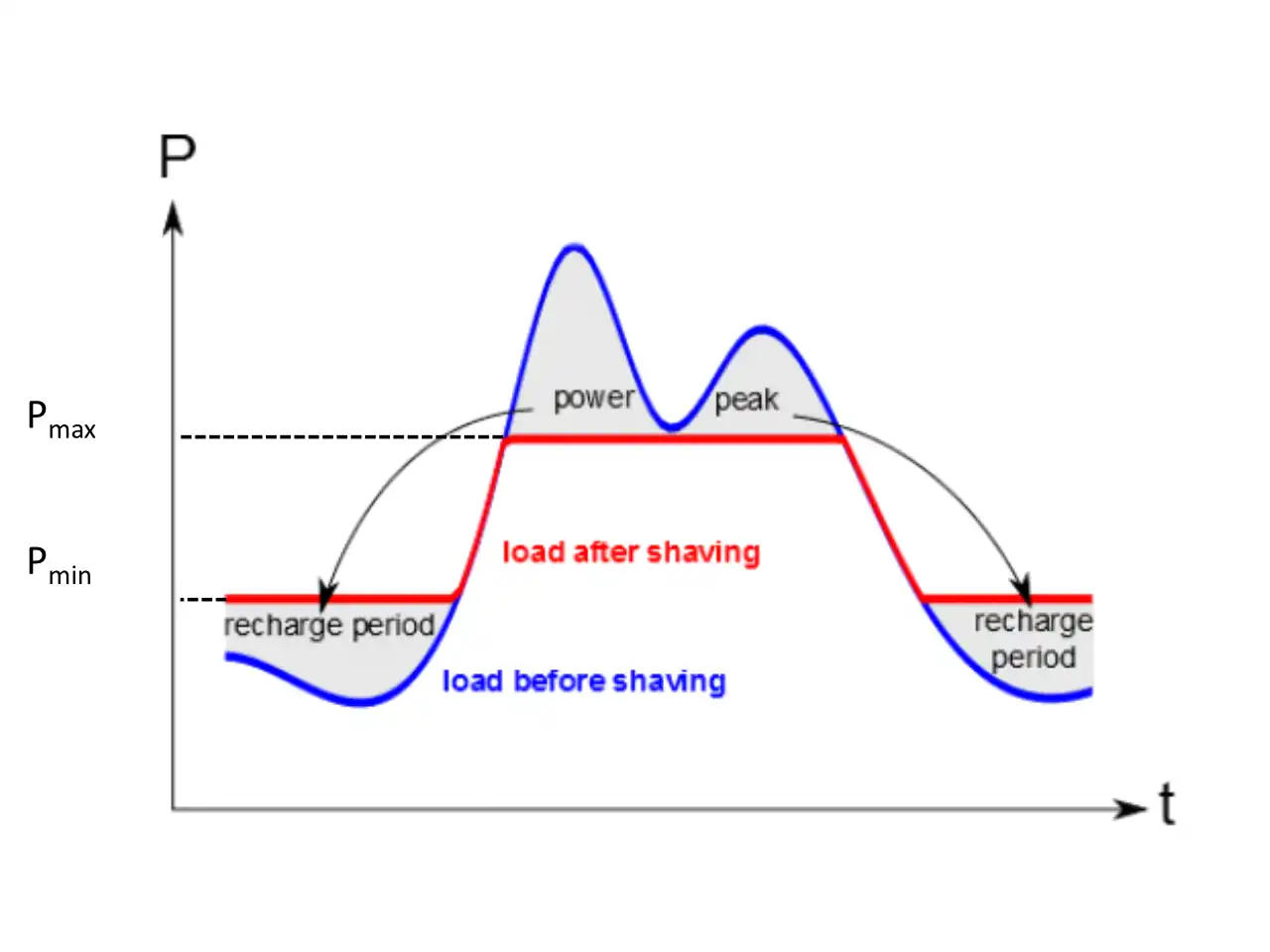

Dünaamiline tipukoormuse piiramine
Akudesse salvestatud energiat kasutatakse võrgu tipukoormuse piiramiseks suure tarbimise ajal. Liitiumakud sobivad selleks eriti hästi, sest need taluvad suurt tühjendusvõimsust ja sügavamat tühjenemist. See võimaldab tippe täpsemalt ja agressiivsemalt piirata.
Inview kontroller juhib energia kasutust nii, et võrgust võetav võimsus püsiks kasutaja määratud piirist allpool. See sobib võrku ühendatud objektidele, kus esineb kõrgeid tarbimistippe. Koormusprofiili silumine aitab vähendada objekti võrgutasusid.
Ajapõhine energiahinna optimeerimine
Akusid laetakse madalama hinnaga perioodidel ja kasutatakse siis, kui võrguelektri hind on kõrgem. Liitiumakud sobivad selliseks tööks hästi, sest need taluvad sagedasi laadimis- ja tühjendustsükleid ilma kiire mahtuvuse languseta.
Inview kasutajaliideses saab seadistada ajakavasid, mis arvestavad päeva jooksul muutuvat elektrihinda. See vähendab sõltuvust hinnakõikumistest. Kõrgema hinnaga võrguelektri asemel kasutatakse kohalikku akureservi, mis aitab vähendada objekti elektrikulu.
DC-allikate otseühendus
Taastuvenergia DC-allikad, näiteks päikesepaneelid, saab ühendada süsteemi otse. See vähendab muundusetappe ja lihtsustab energiasalvestuse ülesehitust. Sierra 25 saab eelistada DC-allikaid ning vähendada sõltuvust võrgutoitest.
DC-allika otseühendus vähendab muunduskadusid võrreldes tavapärase AC-ühendusega lahendusega. Süsteem saab piirata DC-allikate tootmist juhtsignaalide alusel, et tootmine vastaks koormuste tegelikule vajadusele ja aku seisundile.

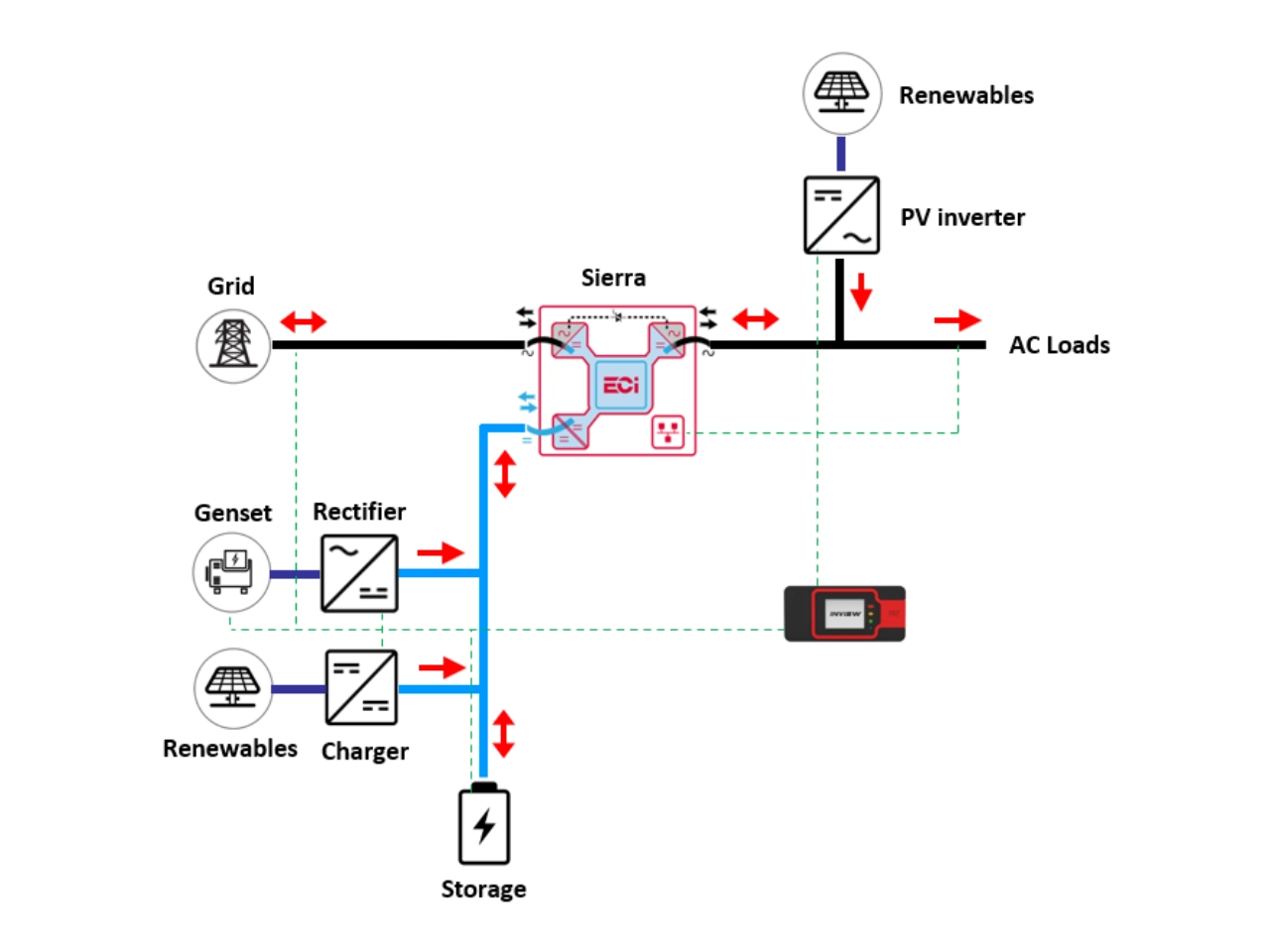

AC-allikate ühendamine

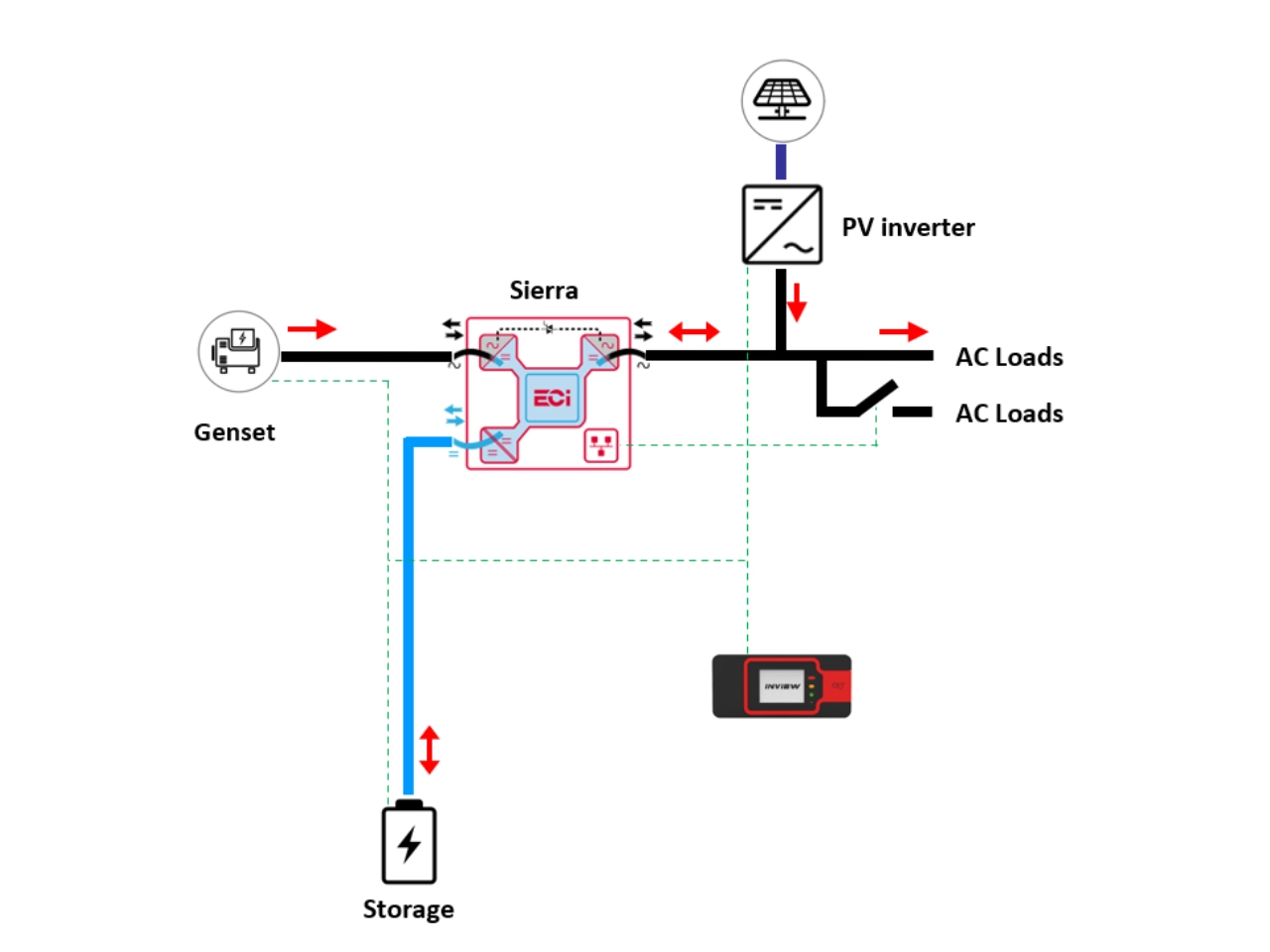

Tavalised PV-inverterid saab ühendada süsteemi AC-poolele. Nii saab juhtida energiavoogu kohaliku taastuvenergia, akusalvestuse ja võrgu vahel. Üle jääv AC-toodang suunatakse akudesse või tagasi võrku, et suurendada kohapeal toodetud energia kasutust.
AC-ühenduse korral saab olemasolevaid PV-invertereid kasutada ilma süsteemi DC-poole ümberkujundamiseta. Sierra 25 juhib energiavoogu AC-tootmise, akusalvestuse ja võrguühenduse vahel. Üle jäävat kohalikku tootmist saab salvestada akudesse või vajadusel suunata võrku.
Tark koormuste väljalülitamine

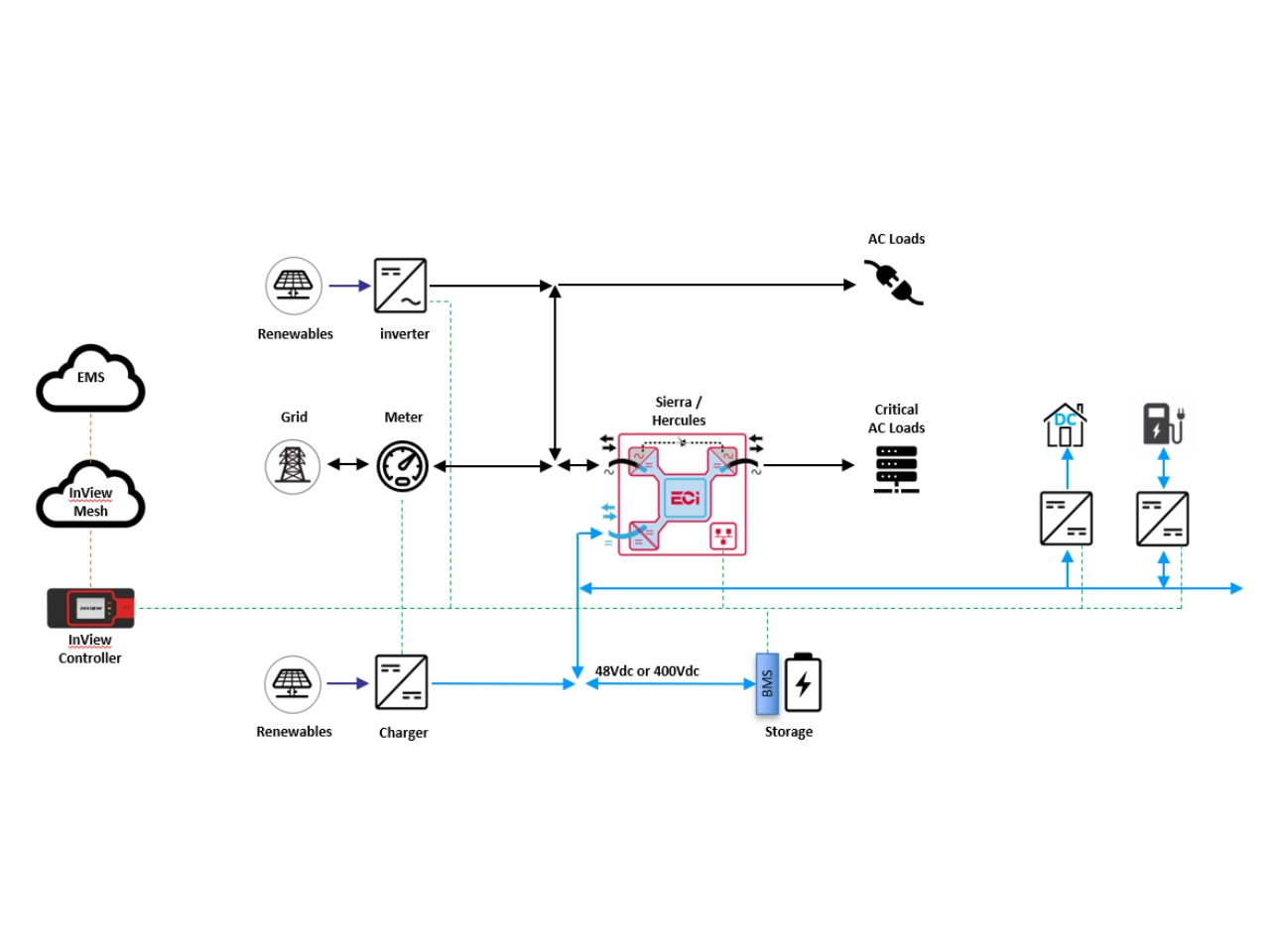

Kriitiliste AC- ja DC-koormuste toitepidevus säilib ka siis, kui energiatootmine langeb või võrk katkeb. Süsteem lülitab vähemolulised koormused automaatselt välja ning eelistab kriitilist taristut aku laetuse ja toiteallikate saadavuse alusel.
Samal ajal säilitab süsteem objekti kriitiliste koormuste toitepidevuse. Kui tootmine langeb ja akude laetus on madal, lülitab süsteem vähemolulised harud automaatselt välja. Nii pikeneb varuaeg kõige kriitilisemale seadmetele.
Võimsusreservi parem kasutus

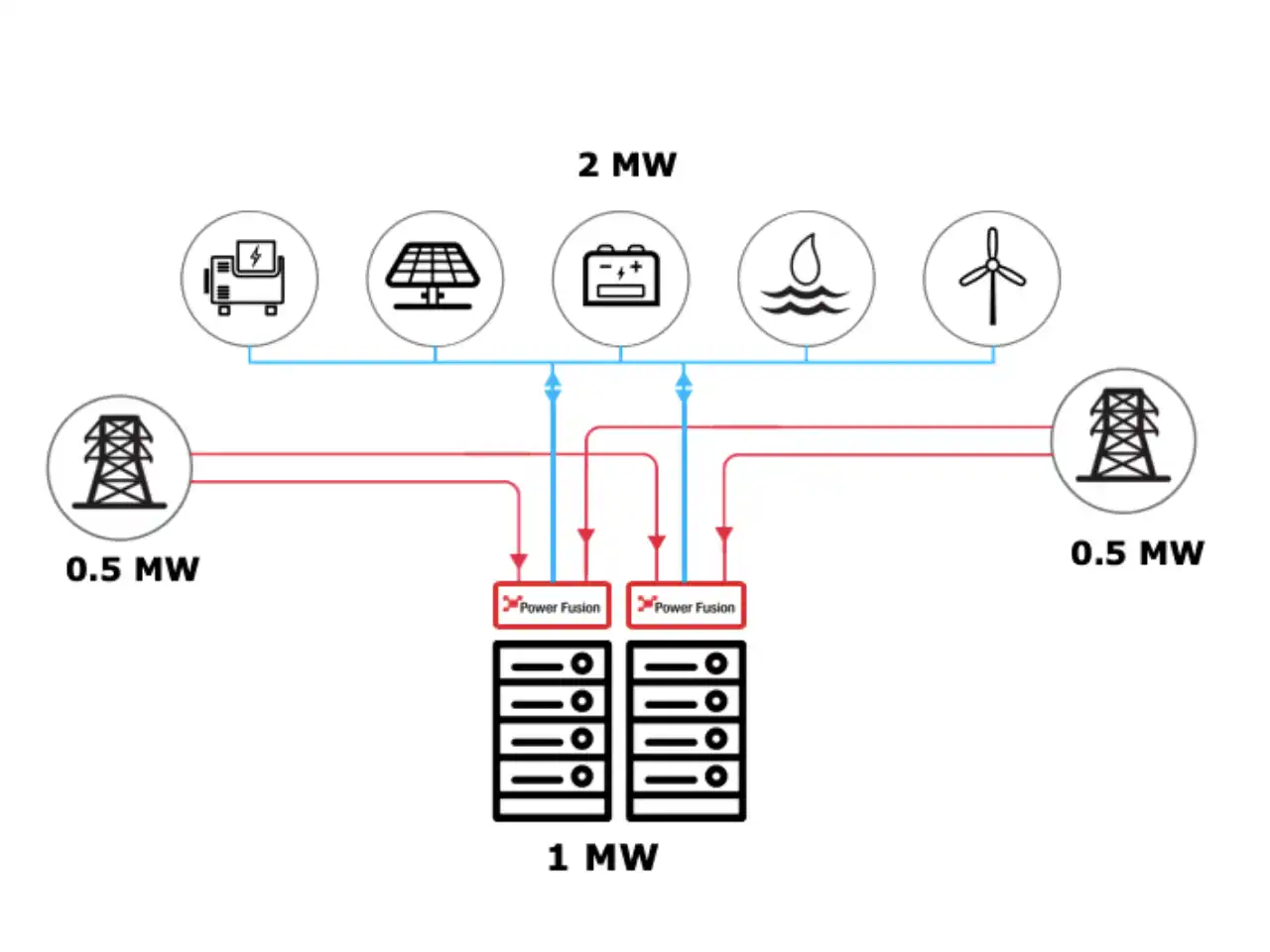

Ühine DC-siin võimaldab paremini kasutada võimsust, mis jääks tavapärases üledimensioneeritud taristus kasutamata. Nii saab vähendada vajaliku võrguühenduse mahtu ja parandada objekti üldist kasutegurit. Üle jäävat energiat saab vajadusel kasutada lisatulu teenimiseks.
Tavapärased 2N andmekeskuse lahendused jätavad suure osa võimsusest varuks, et tagada tõrkekindlus. CE+T N+2 ülesehitus kasutab DC-siini kolmanda toiteallikana. See võib vähendada vajaliku võrguühenduse mahtu kuni poole võrra, säilitades samal ajal töökindla varuloogika ja 80% kasuteguri.
Tõrkekindel riistvara ja nutikas juhtimine
Sierra 25 mitmesuunaline ülesehitus põhineb suure võimsustihedusega 2U muundurmoodulitel ja subräki platvormidel. Nutikad kontrollerid ja detsentraliseeritud tööloogika aitavad tagada koormuse katkematu toitepidevuse.

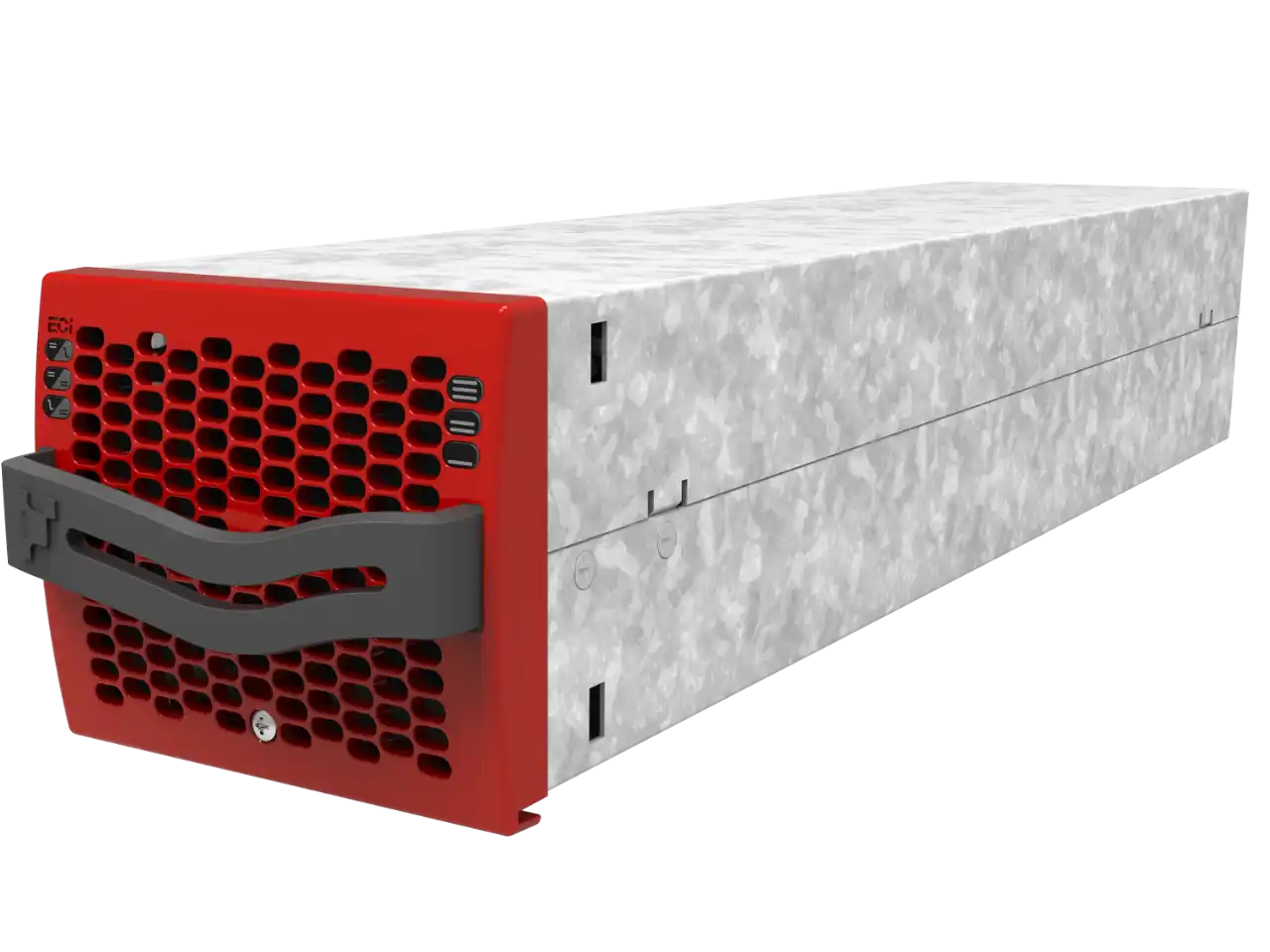

Sierra 25 mitmesuunalised muundurmoodulid
Need 2U muundurmoodulid töötavad mitmesuunalise energiakeskusena ja annavad kuni 3 kVA / 2,7 kW võimsust. Need sobivad 48 V, 110 V ja 380 VDC keskkondadesse. EPC-režiimis on tippkasutegur kuni 96% ning kahepoolsetel muundusteedel kuni 93%. See vähendab kadusid ning aitab tagada AC- ja DC-koormuste toitepidevust.
Iga muundurmoodul töötab detsentraliseeritud loogikaga ja on kuumvahetatav. See võimaldab mooduleid vahetada töötavas süsteemis ilma katkestuseta. Sisemine 3-pordiline tööloogika tagab 0 ms ümberlülituse võrgu ja akuallikate vahel. Koormusele säilib puhas ja stabiliseeritud siinusväljund ka täieliku võrgukatkestuse või süsteemisisese sünkroniseerimise ajal.

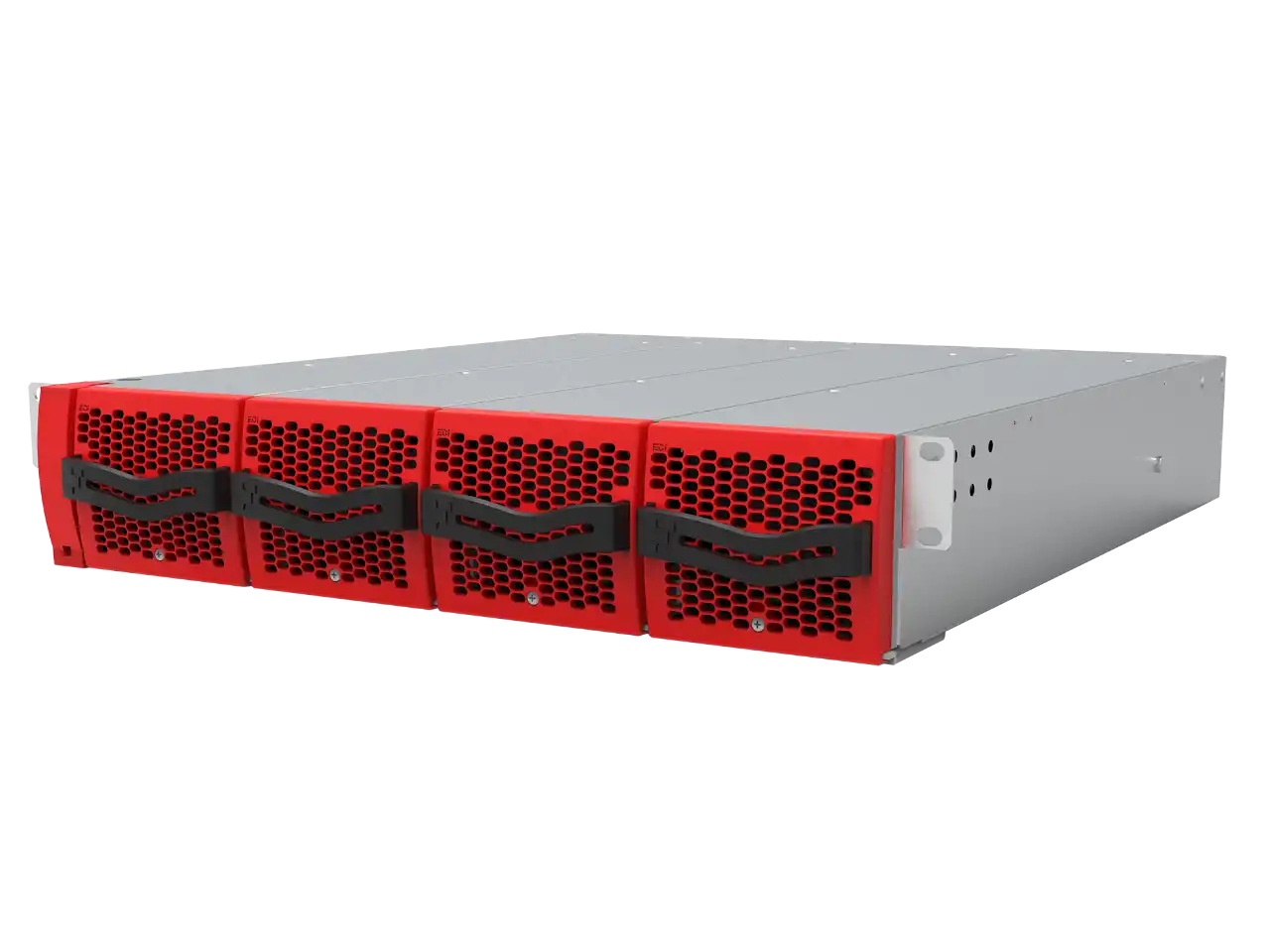

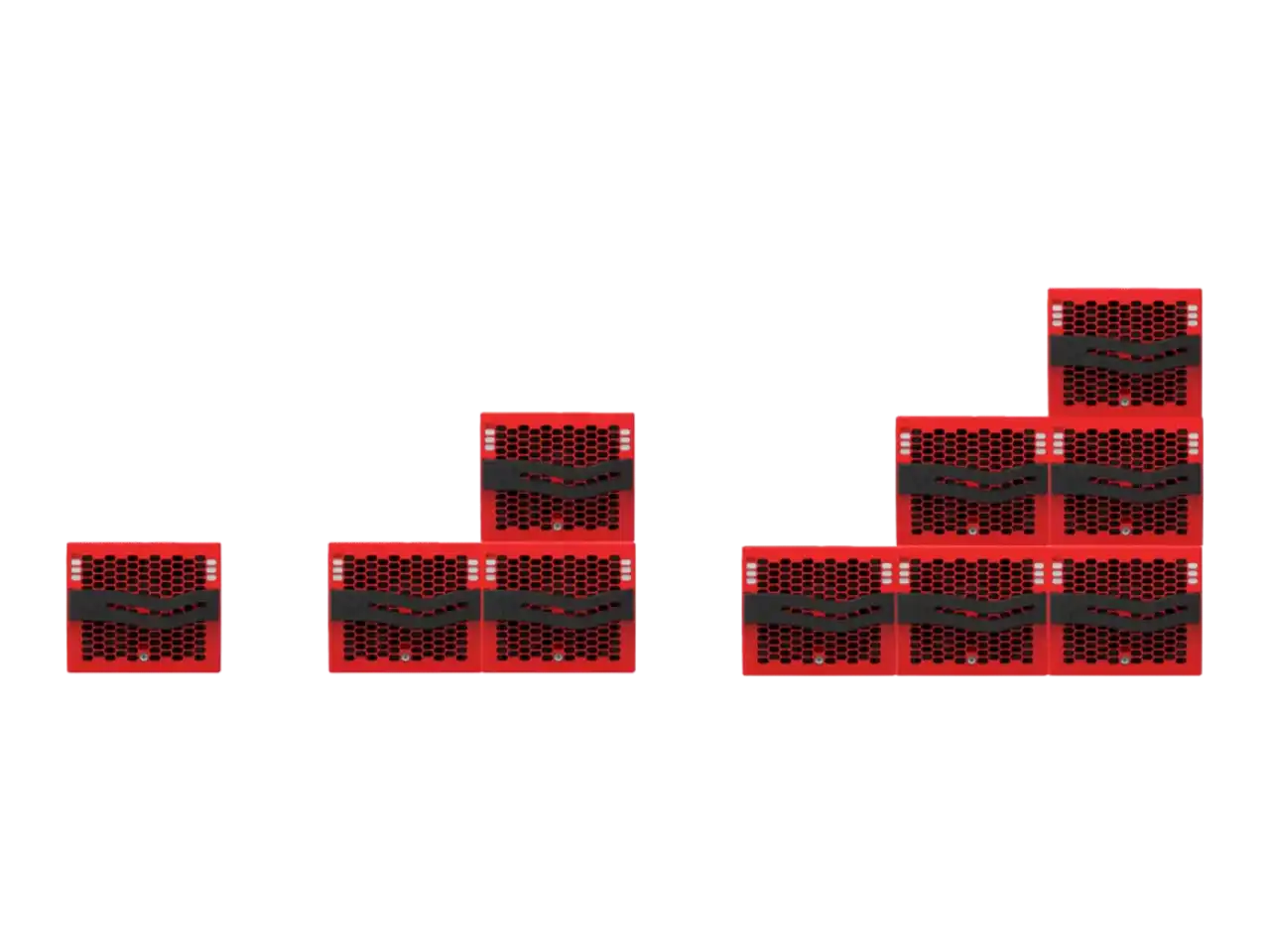

Suure võimsustihedusega toitesubräkid

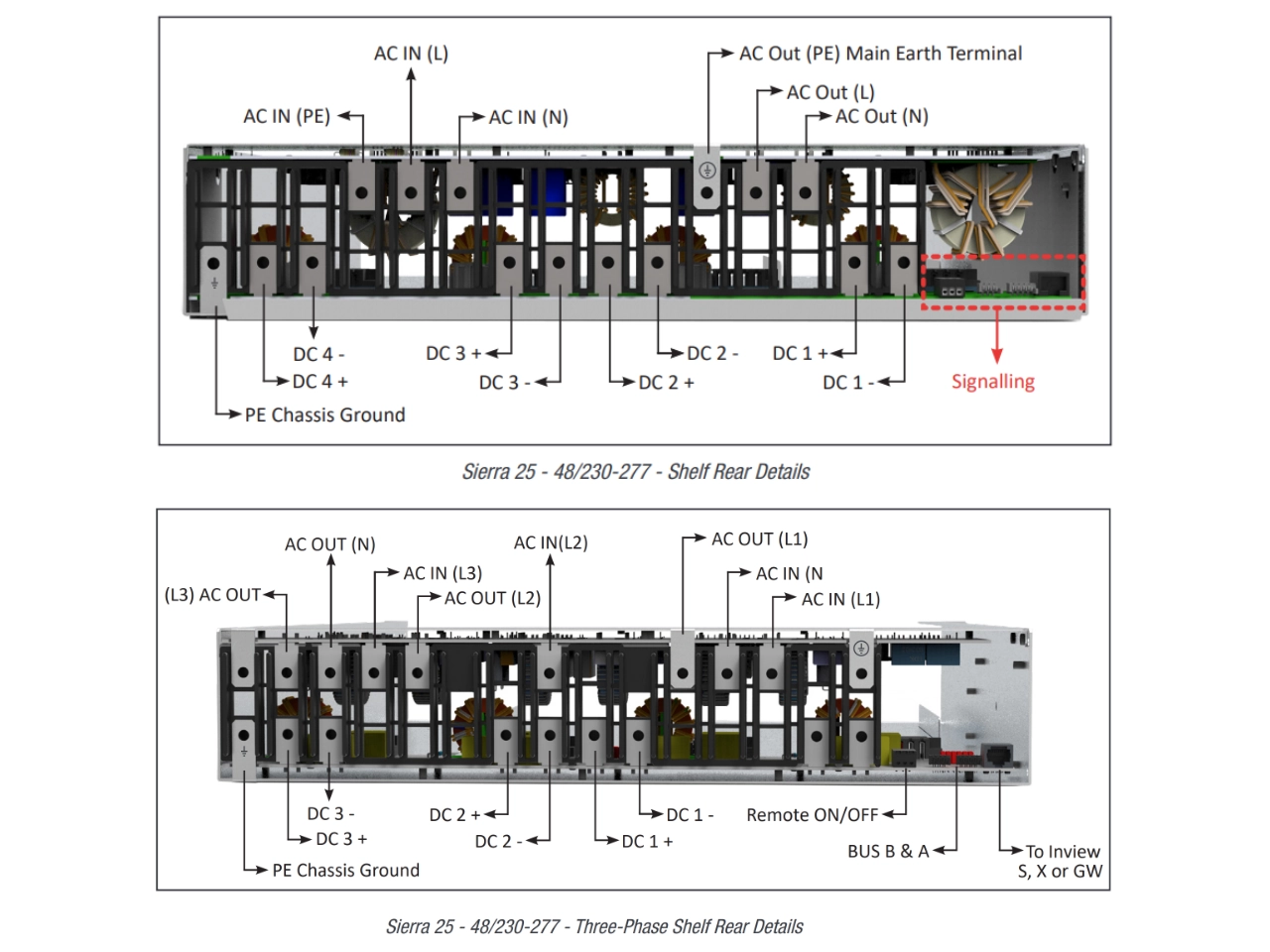

Sierra 25 subräkid on mitmesuunaliste süsteemide mehaanilised ehitusplokid. Need on saadaval ühefaasilise ja kolmefaasilise konfiguratsioonina. Eraldi 3-faasiline subräkk mahutab ühe muundurmooduli iga faasi kohta ja annab kokku 9 kVA. 1-faasilisi subräkke saab paigutada faaside kaupa, et ehitada suure võimsusega kolmefaasilisi süsteeme.
Selline ülesehitus võimaldab konfigureerida süsteemi eri võimsustele. Näiteks saab kahest 3-faasilisest subräkist kompaktse 18 kVA lahenduse. 1-faasiliste subräkkidega saab kasutada 12 kVA võimsust iga 2U kohta ning ehitada süsteeme kuni 2 MW-ni. Subräki ehitus tagab hea ligipääsu kuumvahetatavatele moodulitele ning võimaldab suure võimsusega AC/DC-jaotust standardses 19-tollises laiuses.
Inview nutikad kontrollerid
Inview kontrollerid juhivad energiajuhtimise strateegiaid ja lihtsustavad süsteemi kasutuselevõttu. Nende kaudu saab määrata, kas süsteem töötab DC-toitena, AC UPS-ina või salvestussõlmena. Kontroller haldab tipukoormuse piiramist ja ajapõhist energiahinna optimeerimist ning edastab tööandmeid veebiliidese, SNMP või Modbus-protokolli kaudu.
True Redundant Structure ehk TRS ülesehitus välistab tavapärase master-slave sõltuvuse. Kui seiremoodul katkeb või ei tööta, jätkavad muundurmoodulid tööd eelprogrammeeritud varurežiimis. Nii säilib koormuse toitepidevus ja kontroller ei muutu süsteemi üheks keskseks rikkepunktiks.
Kas plaanite suure võimsusega mitmesuunalist toitelahendust?
Konsulteerige meie inseneridega CE+T “Energy Blender” tehnoloogial põhinevate 3-pordiliste toitesüsteemide kavandamiseks. Aitame konfigureerida detsentraliseeritud süsteeme 48 V, 110 V ja 380 VDC keskkondadesse. Lahendused sobivad telekomi-, andmekeskuse- ja ärimikrovõrkude taristusse, kus koormuse toitepidevus peab säilima igas tööolukorras.
